Endress+Hauser Analysator Liquiline System CA80SI/82HA Einbauanleitung Seite 18

EA01681C
3. Den Befestigungswinkel abschrauben →  15,  18.
4. Den Stecker auf der Sensorrückseite lösen.
5. Die beiden Befestigungsschrauben für den Durchflusssensor (oben am Befestigungswin-
kel, →  15,  18) lösen und den Sensor entfernen.
6. Den neuen Sensor einbauen. Einbaulage beachten: Der Sensor ist unsymmetrisch. Er
muss so montiert werden, dass die Schlauchanschlüsse oberhalb der Mitte sind
→  15,  18!

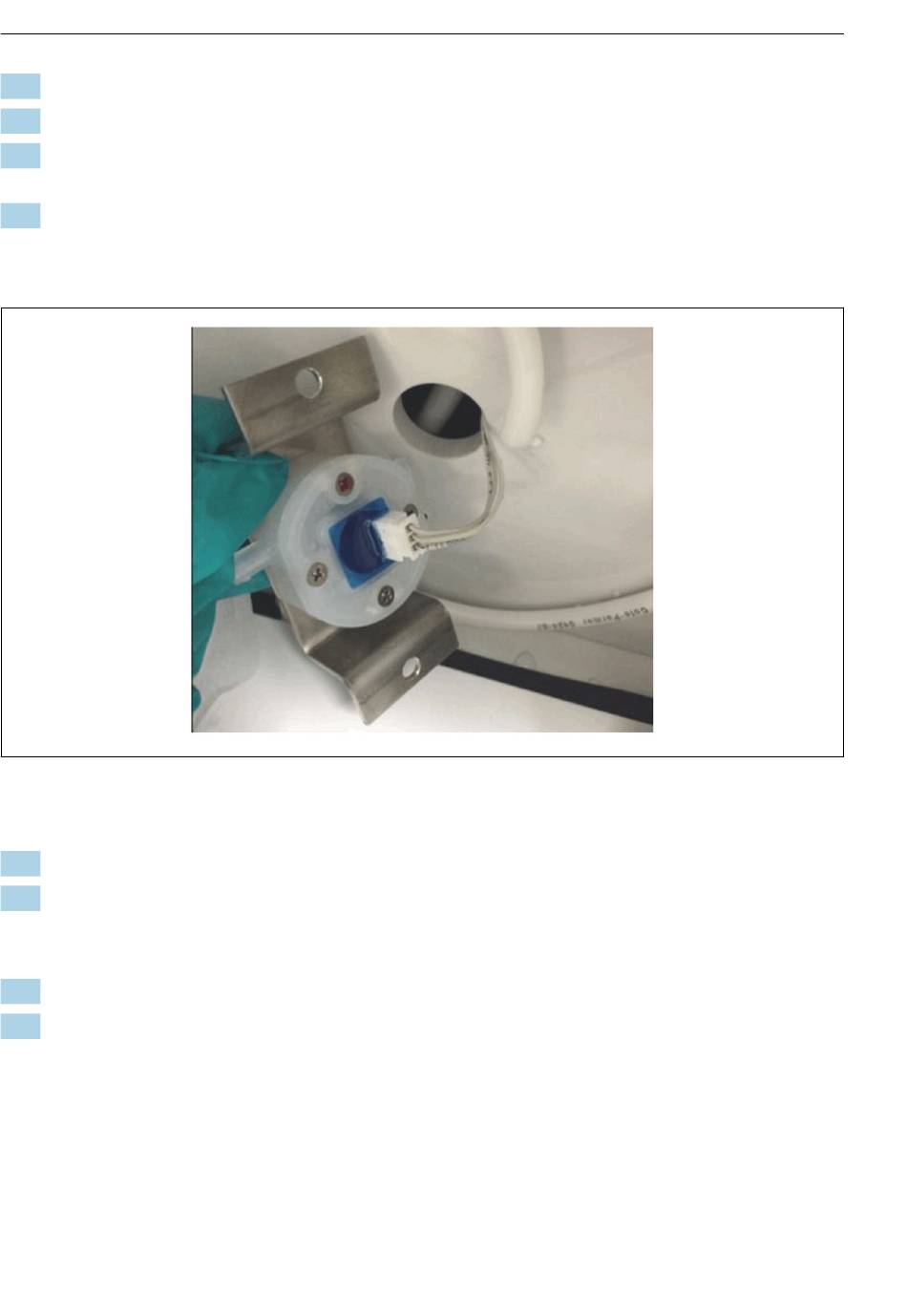

 15 Ausbau und Steckverbinder
7. Die Schläuche wieder anschließen. Schlauchanordnung beibehalten →  15,  18.
8. Analysator wieder in Betrieb nehmen →  26.
6.4 Austausch eines Reagenzventils
1. Vorarbeiten lt. Kapitel 6.2.2 durchführen →  15.
2. Trägerplatte lösen (6 Schrauben →  16,  19, links).
18
A0059028
