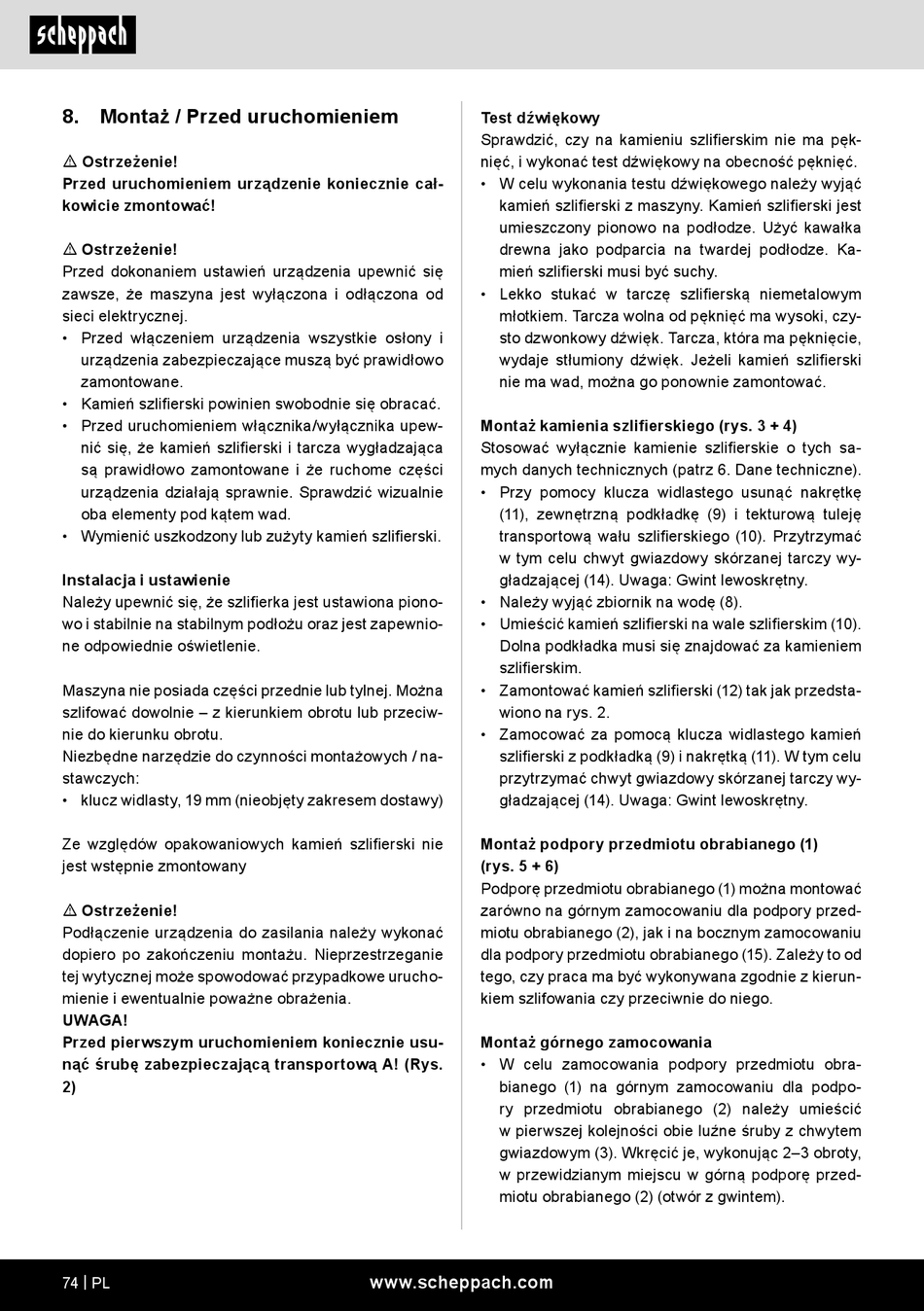

Scheppach Tiger5000s Original Bedienungsanleitung Seite 74

8. Montaż / Przed uruchomieniem
m Ostrzeżenie!
Przed uruchomieniem urządzenie koniecznie cał-
kowicie zmontować!
m Ostrzeżenie!
Przed dokonaniem ustawień urządzenia upewnić się
zawsze, że maszyna jest wyłączona i odłączona od
sieci elektrycznej.
• Przed włączeniem urządzenia wszystkie osłony i
urządzenia zabezpieczające muszą być prawidłowo
zamontowane.
• Kamień szlifierski powinien swobodnie się obracać.
• Przed uruchomieniem włącznika/wyłącznika upew-
nić się, że kamień szlifierski i tarcza wygładzająca
są prawidłowo zamontowane i że ruchome części
urządzenia działają sprawnie. Sprawdzić wizualnie
oba elementy pod kątem wad.
• Wymienić uszkodzony lub zużyty kamień szlifierski.
Instalacja i ustawienie
Należy upewnić się, że szlifierka jest ustawiona piono-
wo i stabilnie na stabilnym podłożu oraz jest zapewnio-
ne odpowiednie oświetlenie.
Maszyna nie posiada części przednie lub tylnej. Można
szlifować dowolnie – z kierunkiem obrotu lub przeciw-
nie do kierunku obrotu.
Niezbędne narzędzie do czynności montażowych / na-
stawczych:
• klucz widlasty, 19 mm (nieobjęty zakresem dostawy)
Ze względów opakowaniowych kamień szlifierski nie
jest wstępnie zmontowany
m Ostrzeżenie!
Podłączenie urządzenia do zasilania należy wykonać
dopiero po zakończeniu montażu. Nieprzestrzeganie
tej wytycznej może spowodować przypadkowe urucho-
mienie i ewentualnie poważne obrażenia.
UWAGA!
Przed pierwszym uruchomieniem koniecznie usu-
nąć śrubę zabezpieczającą transportową A! (Rys.
2)
74 | PL
Test dźwiękowy
Sprawdzić, czy na kamieniu szlifierskim nie ma pęk-
nięć, i wykonać test dźwiękowy na obecność pęknięć.
• W celu wykonania testu dźwiękowego należy wyjąć
kamień szlifierski z maszyny. Kamień szlifierski jest
umieszczony pionowo na podłodze. Użyć kawałka
drewna jako podparcia na twardej podłodze. Ka-
mień szlifierski musi być suchy.
• Lekko stukać w tarczę szlifierską niemetalowym
młotkiem. Tarcza wolna od pęknięć ma wysoki, czy-
sto dzwonkowy dźwięk. Tarcza, która ma pęknięcie,
wydaje stłumiony dźwięk. Jeżeli kamień szlifierski
nie ma wad, można go ponownie zamontować.
Montaż kamienia szlifierskiego (rys. 3 + 4)
Stosować wyłącznie kamienie szlifierskie o tych sa-
mych danych technicznych (patrz 6. Dane techniczne).
• Przy pomocy klucza widlastego usunąć nakrętkę
(11), zewnętrzną podkładkę (9) i tekturową tuleję
transportową wału szlifierskiego (10). Przytrzymać
w tym celu chwyt gwiazdowy skórzanej tarczy wy-
gładzającej (14). Uwaga: Gwint lewoskrętny.
• Należy wyjąć zbiornik na wodę (8).
• Umieścić kamień szlifierski na wale szlifierskim (10).
Dolna podkładka musi się znajdować za kamieniem
szlifierskim.
• Zamontować kamień szlifierski (12) tak jak przedsta-
wiono na rys. 2.
• Zamocować za pomocą klucza widlastego kamień
szlifierski z podkładką (9) i nakrętką (11). W tym celu
przytrzymać chwyt gwiazdowy skórzanej tarczy wy-
gładzającej (14). Uwaga: Gwint lewoskrętny.
Montaż podpory przedmiotu obrabianego (1)
(rys. 5 + 6)
Podporę przedmiotu obrabianego (1) można montować
zarówno na górnym zamocowaniu dla podpory przed-
miotu obrabianego (2), jak i na bocznym zamocowaniu
dla podpory przedmiotu obrabianego (15). Zależy to od
tego, czy praca ma być wykonywana zgodnie z kierun-
kiem szlifowania czy przeciwnie do niego.
Montaż górnego zamocowania
• W celu zamocowania podpory przedmiotu obra-
bianego (1) na górnym zamocowaniu dla podpo-
ry przedmiotu obrabianego (2) należy umieścić
w pierwszej kolejności obie luźne śruby z chwytem
gwiazdowym (3). Wkręcić je, wykonując 2–3 obroty,
w przewidzianym miejscu w górną podporę przed-
miotu obrabianego (2) (otwór z gwintem).
