Zusatzinformation
Wenn keine Daten ankommen:
Module in HW Config prüfen
Adresse für Ein- und Ausgänge im Aufruf des Funktions-Bausteins korrekt übernommen?
(Hex/Dez-Darstellung)
Wenn kein Baustein verwendet wird, ist E/A-Adresse innerhalb des Prozessabbildes?
Oder Daten mit SFC 14/15 holen.
Erscheint das Heartbeat-Bit?
Erscheinen nur die ersten Daten und keine weiteren?
Dann arbeitet der Handshake nicht korrekt.  Adressen prüfen.
Handshake entweder manuell oder mit Funktionsbaustein einsetzen.
7.4

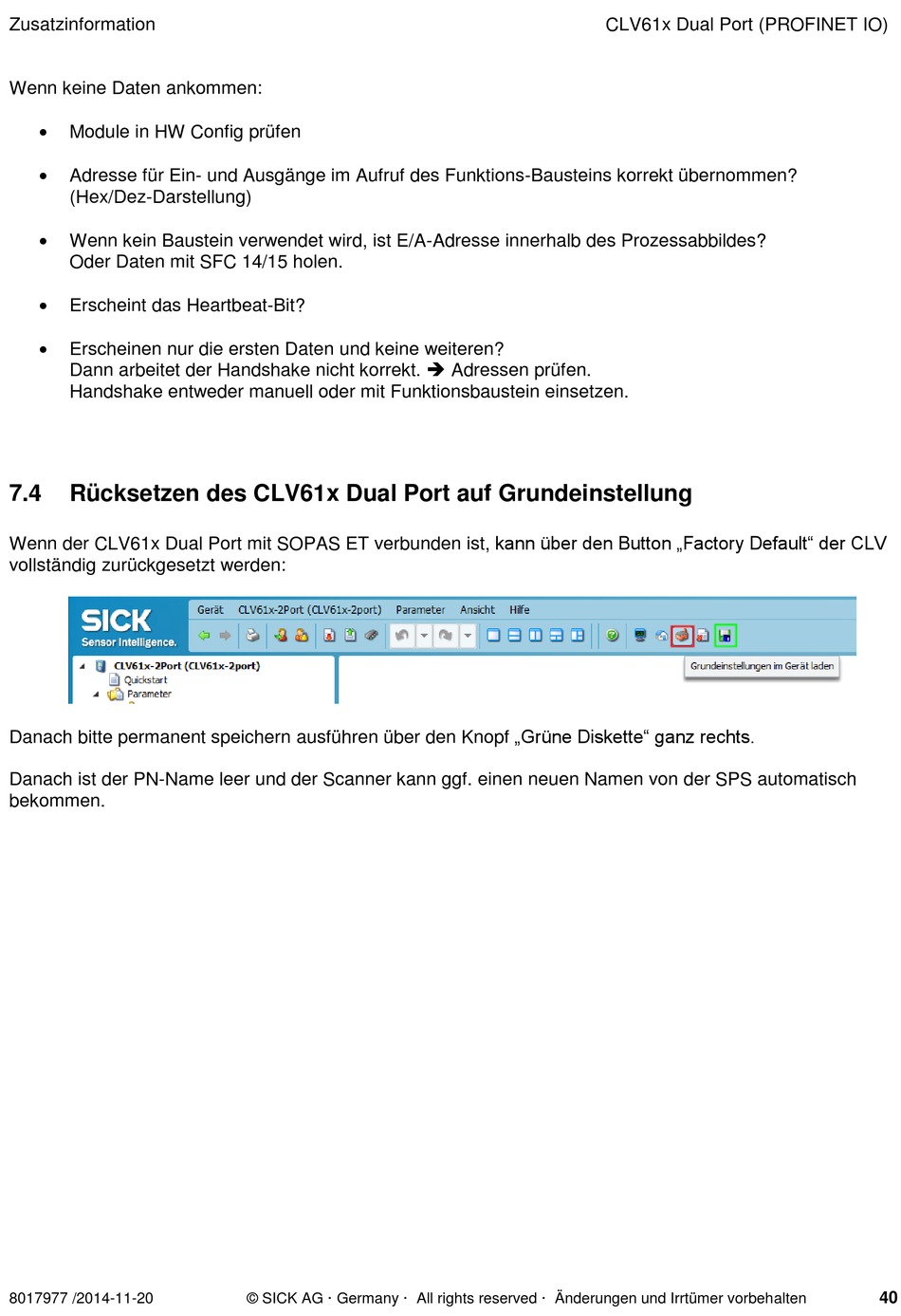

Rücksetzen des CLV61x Dual Port auf Grundeinstellung
Wenn der CLV61x Dual Port mit SOPAS ET verbunden ist, kann über den Button „Factory Default" der CLV
vollständig zurückgesetzt werden:
Danach bitte permanent speichern ausführen über den Knopf „Grüne Diskette" ganz rechts.
Danach ist der PN-Name leer und der Scanner kann ggf. einen neuen Namen von der SPS automatisch
bekommen.
8017977 /2014-11-20
© SICK AG · Germany · All rights reserved · Änderungen und Irrtümer vorbehalten
CLV61x Dual Port (PROFINET IO)
40
