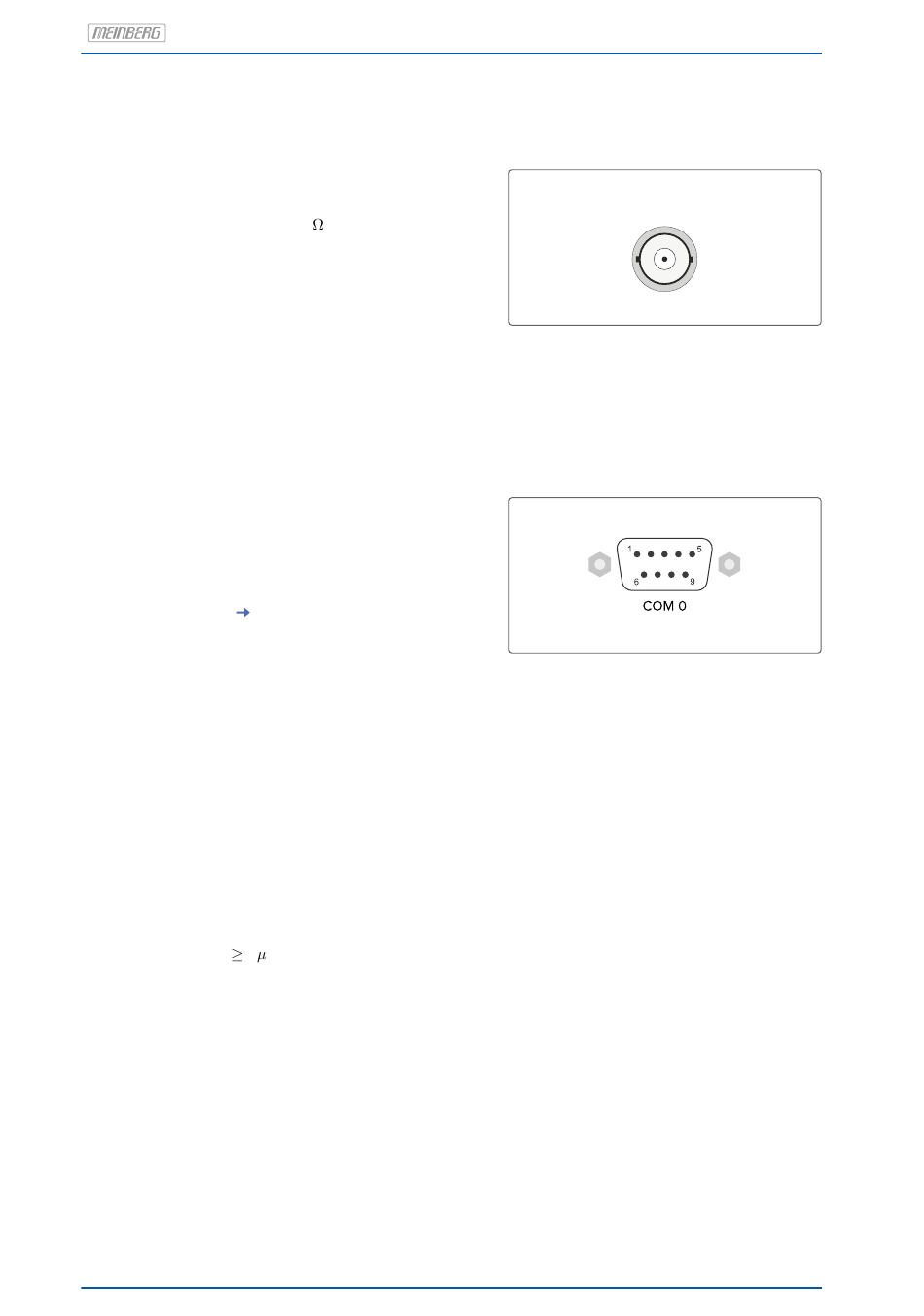

7.6 Frequenzsynthesizer Ausgang

Ausgangssignal: Unsymmetrisches Sinussignal
Frequenzausgang: 0,1 Hz ... 10 MHz
Signalpegel 3 V
ss
Verbindungstyp: BNC-Buchse
Kabel: Koaxialkabel, geschirmt

7.7 RS-232 COMx Zeitstring

Datenübertragung: seriell
Baudrate/Framing: 19200 / 8N1 (default)
Zeitstring: Meinberg Standard (default)
(mehr Informationen über
Zeittelegramme im Kapitel
Belegung:
Pin 2: RxD (empfangen)
Pin 3: TxD (senden)
Pin 5: GND (Erdung)
Verbindungstyp: 9pol. D-SUB Stecker
Kabel: Datenkabel (geschirmt)
PC Schnittstelle: 1:1
Synchronisation mit PPS + String:
Pin 1 - PPS In
Signalpegel: TTL
Pulslänge: 5 s (active high)
Pin 2 - String* In (RxD)
* Folgende Timestrings (Zeittelegramme) können verwendet werden:
NMEA RMC
NMEA ZDA
Meinberg Standard
Uni Erlangen
28
an 50
„Auswählbare Zeittelegramme")
F. Synth Out
microSync
