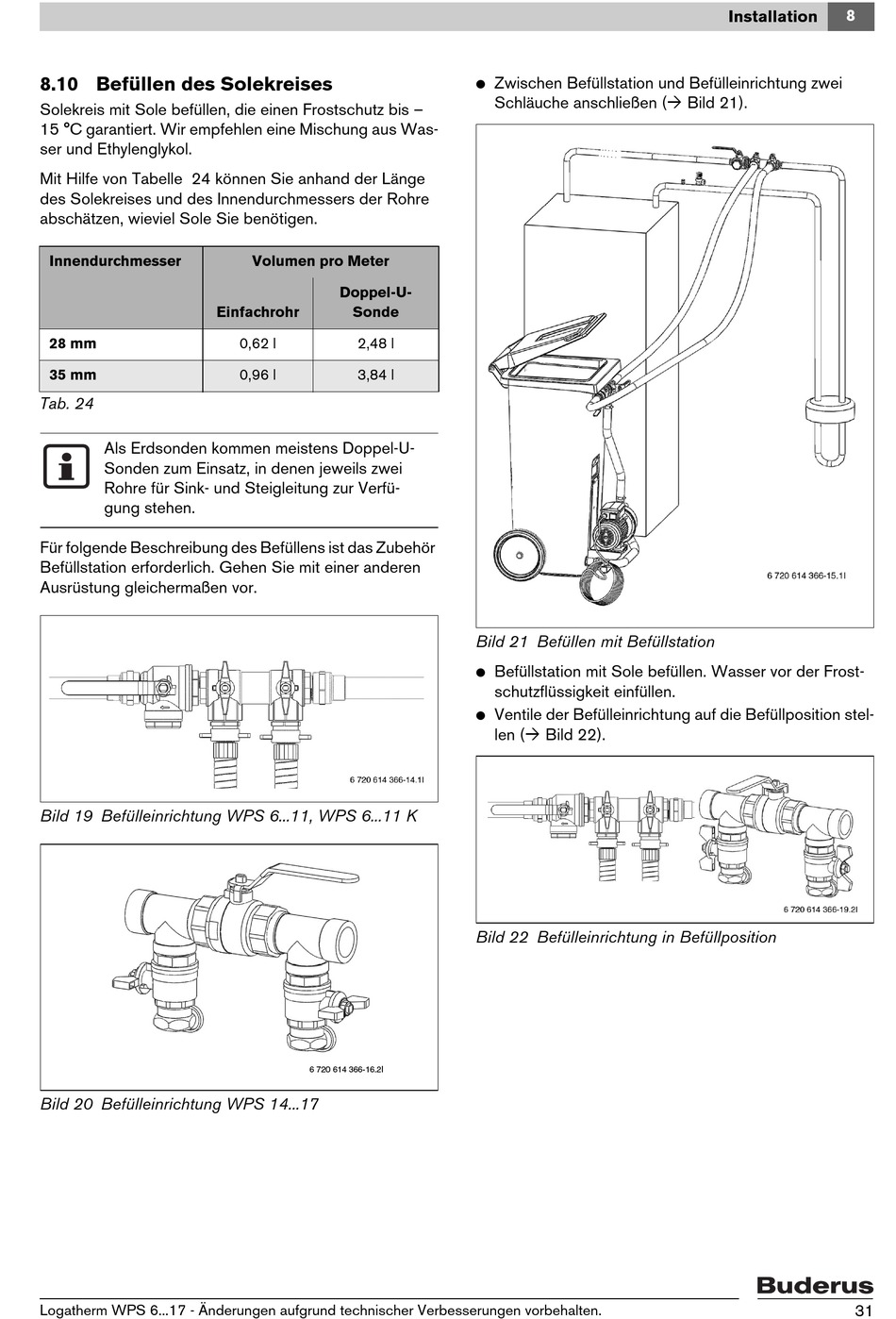

Buderus Logatherm WPS 6 K Installationshandbuch Seite 31

8.10 Befüllen des Solekreises
Solekreis mit Sole befüllen, die einen Frostschutz bis –
15 °C garantiert. Wir empfehlen eine Mischung aus Was-
ser und Ethylenglykol.
Mit Hilfe von Tabelle 24 können Sie anhand der Länge
des Solekreises und des Innendurchmessers der Rohre
abschätzen, wieviel Sole Sie benötigen.
Innendurchmesser
28 mm
35 mm
Tab. 24
Als Erdsonden kommen meistens Doppel-U-
Sonden zum Einsatz, in denen jeweils zwei
Rohre für Sink- und Steigleitung zur Verfü-
gung stehen.
Für folgende Beschreibung des Befüllens ist das Zubehör
Befüllstation erforderlich. Gehen Sie mit einer anderen
Ausrüstung gleichermaßen vor.
Bild 19 Befülleinrichtung WPS 6...11, WPS 6...11 K
Bild 20 Befülleinrichtung WPS 14...17
Logatherm WPS 6...17 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
Volumen pro Meter
Doppel-U-
Einfachrohr Sonde
0,62 l 2,48 l
0,96 l 3,84 l
V Zwischen Befüllstation und Befülleinrichtung zwei
Schläuche anschließen (
Bild 21 Befüllen mit Befüllstation
V Befüllstation mit Sole befüllen. Wasser vor der Frost-
schutzflüssigkeit einfüllen.
V Ventile der Befülleinrichtung auf die Befüllposition stel-
len ( Bild 22).
Bild 22 Befülleinrichtung in Befüllposition
8
Installation
Bild 21).
31
