Druck-Durchfluss-Modus: Die Pumpe stoppt, wenn der eingebaute Durchflussmesser
i
feststellt, dass kein Wasser mehr fließt (=Nullförderung). Der Ausschaltdruck ist somit
gleich dem Maximaldruck den die Pumpe erzeugen kann.
Druckabhängiger Modus: Die Pumpe stoppt, wenn der eingestellte
Ausschaltdruck erreicht ist.

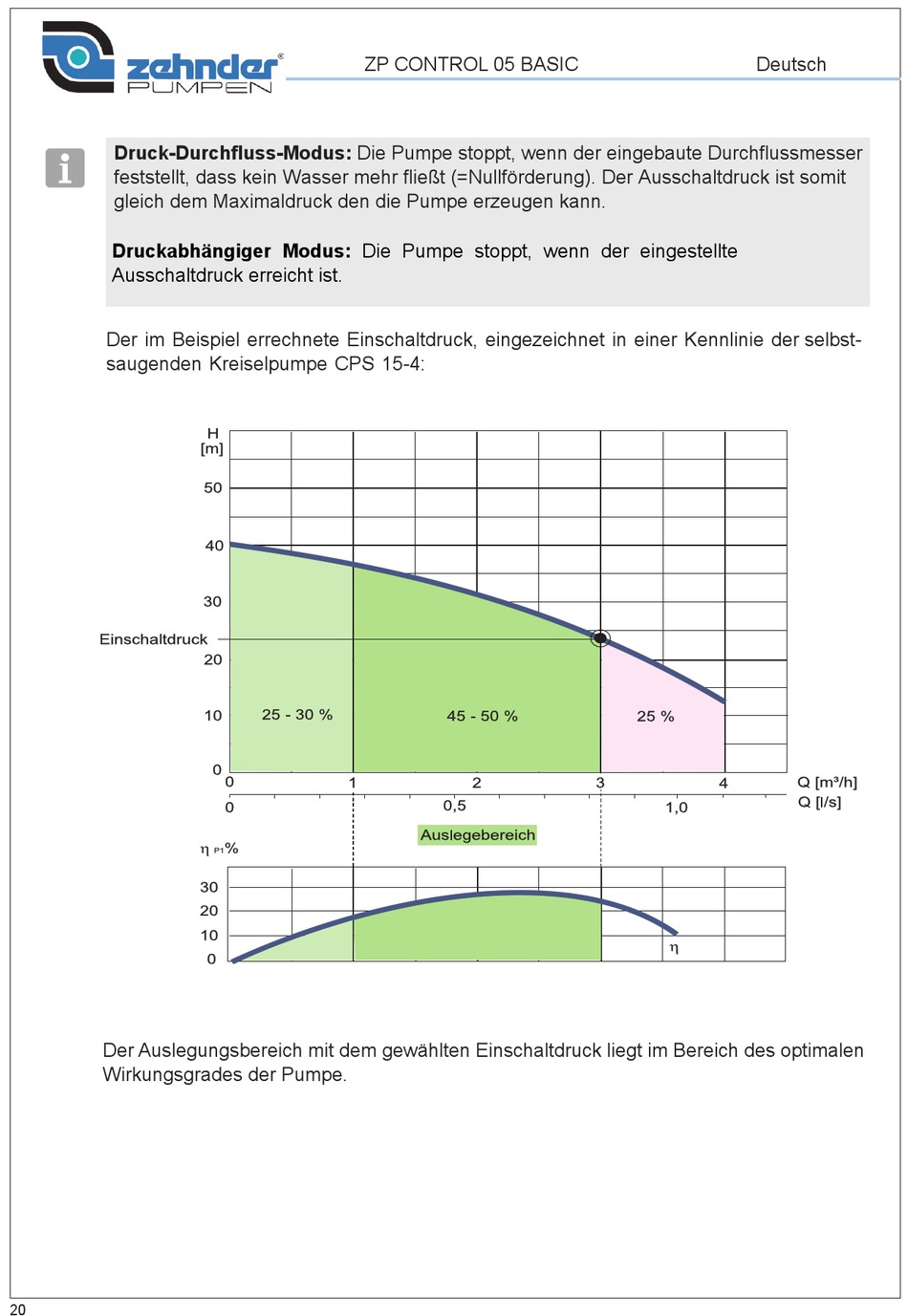

Der im Beispiel errechnete Einschaltdruck, eingezeichnet in einer Kennlinie der selbst-
saugenden Kreiselpumpe CPS 15-4:
Der Auslegungsbereich mit dem gewählten Einschaltdruck liegt im Bereich des optimalen
Wirkungsgrades der Pumpe.
20
ZP CONTROL 05 BASIC
Deutsch
