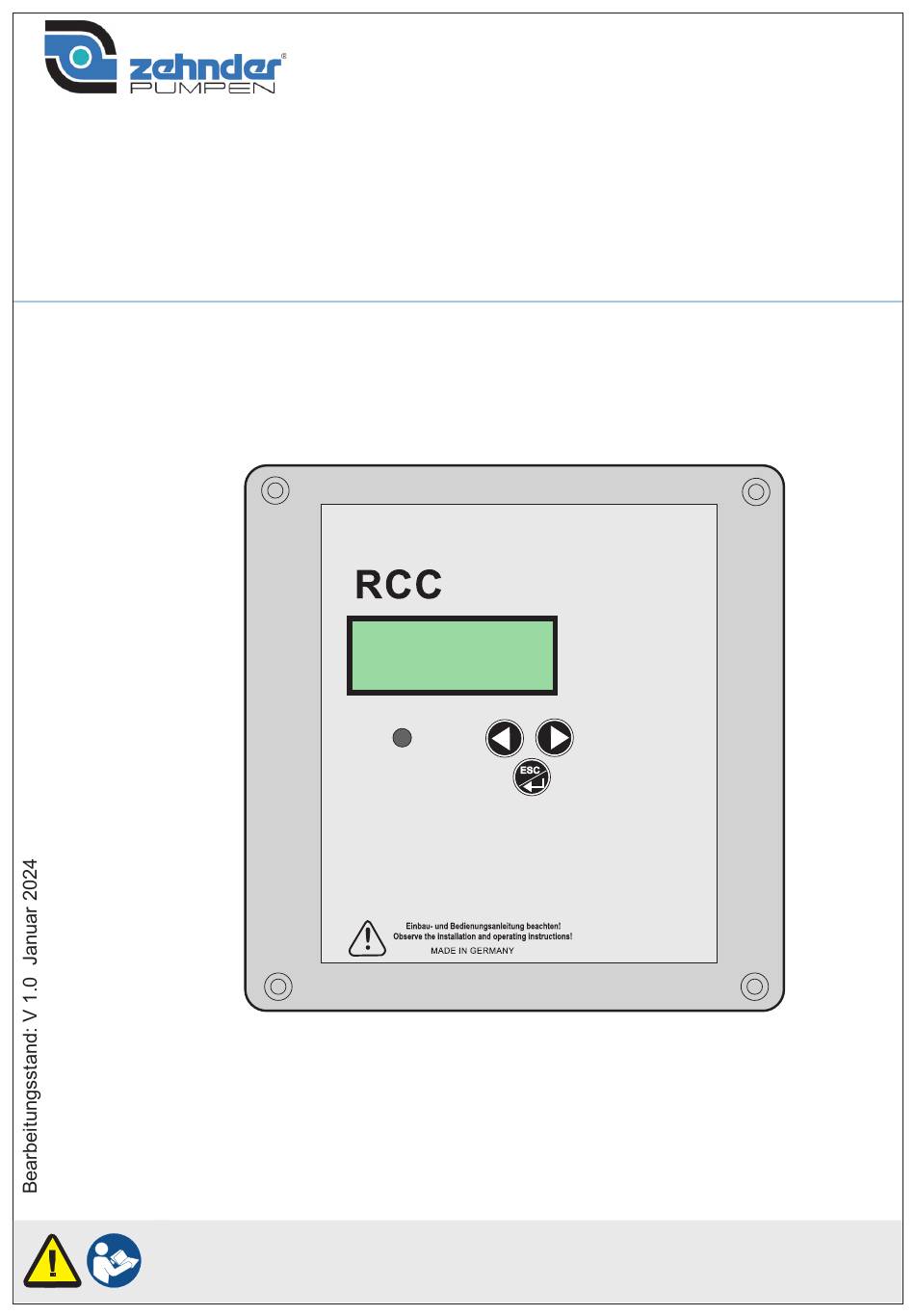

STEUERUNG RCC BASIC
GEBRAUCHSANLEITUNG
Für eine sichere und sachgerechte Anwendung, die Gebrauchsanleitung und weitere
produktbegleitende Unterlagen aufmerksam lesen. Die Gebrauchsanleitung ist dem
Endnutzer zu übergeben und bis zur Produktentsorgung aufzubewahren.

Werbung

loading

Inhaltszusammenfassung für Zehnder Pumpen RCC BASIC

  • Seite 1 STEUERUNG RCC BASIC GEBRAUCHSANLEITUNG Für eine sichere und sachgerechte Anwendung, die Gebrauchsanleitung und weitere produktbegleitende Unterlagen aufmerksam lesen. Die Gebrauchsanleitung ist dem Endnutzer zu übergeben und bis zur Produktentsorgung aufzubewahren.
  • Seite 2 Lieferumfangs in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten. Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine An- sprüche abgeleitet werden. Zur dieser Steuerung sind zwei Gebrauchsanleitungen zusammen zu beachten: • Steuerung RCC BASIC • Gebrauchsanleitung zur gewählten Pumpe oder Nachspeisemodul...
  • Seite 3 Steuerung PRO RCC BASIC Deutsch Inhaltsverzeichnis Allgemeines ......................5 1.1 Einleitung......................5 1.2 Gewährleistung ....................5 Sicherheit....................... 6 2.1 Symbole in dieser Gebrauchsanleitung............6 2.2 Bestimmungsgemäße Verwendung ..............7 2.3 Auswahl und Qualifikation von Personen ............8 2.4 Persönliche Schutzausrüstung ................. 9 2.5 Grundsätzliches Gefährdungspotenzial ............
  • Seite 4 Steuerung RCC BASIC Deutsch 6.5 Anschluss eines Magnetventils in der Trinkwasserleitung......34 6.6 Anlage an den Nutzer übergeben..............35 6.7 Betrieb ......................35 Zusatzeinstellung der Steuerungsparameter ........... 36 7.1 Die einstellbaren Parameter ................37 7.1.1 Parameter Automatik-/Hand-Betrieb............37 7.1.2 Parameter Hygieneintervall ............... 38 7.1.3 Parameter Hygienedauer ................
  • Seite 5 1 Allgemeines 1.1 Einleitung Diese Gebrauchsanleitung ist gültig für die Steuerung RCC BASIC. Sie ermöglicht den sicheren Umgang mit der Steuerung. Die Gebrauchsanleitung ist Bestandteil der Steue- rung und muss in unmittelbarer Nähe des Geräts, für das Personal jederzeit zugänglich, aufbewahrt werden.
  • Seite 6 Steuerung RCC BASIC Deutsch 2 Sicherheit Diese Gebrauchsanleitung enthält grundlegende Hinweise, die bei Aufstellung, Betrieb und Wartung zu beachten sind. Daher ist diese Gebrauchsanleitung unbedingt vor Mon- tage und Inbetriebnahme vom Monteur sowie dem zuständigen Fachpersonal/Betreiber zu lesen und muss ständig am Einsatzort der Anlage verfügbar sein. Es sind nicht nur die unter diesem Hauptpunkt Sicherheit aufgeführten, allgemeinen Sicherheitshinweise zu...
  • Seite 7 • Nennstrom 9 A / 2000 W Die Steuerung kann für kommerzielle oder nicht kommerzielle Zwecke eingesetzt werden. Die Steuerung RCC BASIC erfordert zum Betrieb Schwimmerschalter in der Zisterne, z. B. Art.-Nr.: 23809 von Zehnder (beinhaltet: Schwimmerschalter Typ „Leeren“ mit 20 m Kabel inkl.
  • Seite 8 Steuerung RCC BASIC Deutsch 2.3 Auswahl und Qualifikation von Personen Sämtliche Tätigkeiten an der Anlage sind durch Fachkräfte durchzuführen, falls die Tätig- keiten in dieser Gebrauchsanleitung nicht ausdrücklich für andere Personen (Eigentümer, Nutzer) ausgewiesen sind. Fachkräfte sind Personen, die durch ihre Ausbildung und Erfahrung die einschlägigen Bestimmungen, gültigen Normen und Unfallverhütungsvorschriften kennen.
  • Seite 9 Steuerung PRO RCC BASIC Deutsch 2.4 Persönliche Schutzausrüstung Bei verschiedenen Tätigkeiten an der Anlage ist gegebenenfalls persönliche Schutzaus- rüstung erforderlich. Persönliche Schutzausrüstungen sind dem Personal zur Verfügung zu stellen und die Benutzung ist durch Aufsichtspersonen zu kontrollieren. Falls Schutzausrüstung verwendet werden muss, wird dies durch die folgenden Symbole...
  • Seite 10 Steuerung RCC BASIC Deutsch 2.5 Grundsätzliches Gefährdungspotenzial Die Kreiselpumpe arbeitet im Intervallbetrieb. Thermische Gefährdungen gehen von dem Elektromotor der Kreiselpumpe im ordnungsgemäßen Betrieb nicht aus. In einem Stö- rungsfall kann der Motor allerdings bis zu 110 °C heiß werden und Verbrennungen ver- ursachen.
  • Seite 11 Steuerung PRO RCC BASIC Deutsch Im Einzelnen kann Nichtbeachtung der Sicherheitshinweise beispielsweise folgende Ge- fährdungen nach sich ziehen: - Versagen wichtiger Funktionen der Maschine / Anlage - Versagen vorgeschriebener Methoden zur Wartung und Instandhaltung - Gefährdung von Personen durch elektrische, mechanische und chemische Einwir- kungen - Gefährdung der Umwelt durch Leckage von gefährlichen Stoffen...
  • Seite 12 • 2 Pfeiltasten 1 ESC-/Enter-Pfeiltaste • Durchschaltbares Menü • LED Alarm • Überlaufsensor • Schwimmerschalter Zisterne • Stellmotor vom 3-Wege-Kugelhahn • inkl. Steckdose für anzuschließende Pumpe 4.1 Lieferumfang Steuerung RCC BASIC 230 V/50 Hz elektrisch verkabelt, steckerfertig, sofort einsetzbar: Art-Nr.23143...
  • Seite 13 Steuerung PRO RCC BASIC Deutsch 4.2 Anwendungsbeispiel...
  • Seite 14 Steuerung RCC BASIC Deutsch 5 Montage 5.1 Vorbereitungen Überprüfen Sie, ob die Anlage laut Angaben der Verpackung für das Stromnetz (230 V/50 Hz) geeignet ist. Stellen Sie sicher, dass alle Sicherheitsvorschriften eingehal- ten werden. Überprüfen Sie, ob das Fördermedium den in Ä Kap. 2.2 „Bestimmungsge- mäße Verwendung“...
  • Seite 15 Steuerung PRO RCC BASIC Deutsch Sicherheitsvorschriften Steuerung nicht am Kabel ziehen oder tragen Die Steuerung darf nicht ins Wasser fallen und ist vor Überflutung zu schützen Die Benutzung der Steuerung an Schwimmbecken und Gartentei- chen ist nur zulässig, wenn dort die Anlagen nach DIN VDE 0100 Teil 702 errichtet sind.
  • Seite 16 Steuerung RCC BASIC Deutsch 5.2 Montage der Steuerung Falls die Steuerung nicht als Ersatzteil verwendet wird, ist eine überflutungssichere und freie Wandfläche von ca. 300 x 300 mm ist für die Anbringung der Steuerung erforderlich. Die Steuerung ist so zu montieren, dass die Kabeleinführungen nach unten zeigen.
  • Seite 17 Steuerung PRO RCC BASIC Deutsch 5.3 Elektrische Anschlüsse Alle elektrischen Anschlüsse sind nur von einer autorisierten Fachkraft vorzunehmen. Einstellungen und Abgleiche an der Steuerung sowie die Inbetriebnahme der Steuerung sind nur von Fachkräften vorzunehmen. 5.3.1 Netzanschluss Zur Kabeleinführung des Netzkabels ist die rechte Kabelverschraubung vorgesehen. Die einzelnen Kabel sind in der in der nachfolgend bezeichneten Weise in die Klemmen ein- zuklemmen.
  • Seite 18 Steuerung RCC BASIC Deutsch 5.4 Montage des Schwimmerschalters im Speicher 5.4.1 Installation des Schwimmerschalters Der Schwimmerschalter Typ „Leeren“ ist bauseits zu stellen Art.-Nr.: 23809 und wird wie folgt installiert: 1. w Fixieren Sie das Schaltgewicht aus Edelstahl am Kabel des Schwimmerschalters.
  • Seite 19 Steuerung PRO RCC BASIC Deutsch 4. w Machen Sie anschließend oberhalb der Markierung einen Knoten in das Kabel. 5. w Jetzt wird das Kabel mit dem Kabelbinder an der Ösenschraube befestigt; durch den Knoten kann das Kabel nie im Kabelbinder nach unten rutschen.
  • Seite 20 Steuerung RCC BASIC Deutsch empfehlen hier Einsatz unseres Anschluss- Sicherheitspakets (Art.-Nr.: 19118). In diesem Paket sind alle Bauteile enthalten, die zum Anschluss des Raincenters an den Regenwasserspeicher erforderlich sind. 15 m FLUX - Schwimmende Entnahme FLUX 2,5 m - 15 m Regenwasser-Saugleitung aus PE, 1“...
  • Seite 21 Steuerung PRO RCC BASIC Deutsch 4. w Die zwei Adern des Kabels können jetzt wieder am Stecker befestigt werden. Dabei auf die richtige Anschlussbelegung achten. Die blaue Ader musss auf die Klemme 1 und die braune Ader auf die Klemme 3 gelegt werden. Der Anschluss an den Stecker erfolgt entsprechend der Abbildung.
  • Seite 22 Steuerung RCC BASIC Deutsch 6 Erstinbetriebnahme und Betrieb (z. B. RAINCENTER oder TACOMAT) Vor der Inbetriebnahme der Steuerung lesen Sie unbedingt aufmerksam die mitgeliefer- ten Einbau- und Bedienungsanleitungen. Bevor Sie die Steuerung an die Stromversorgung anschließen, muss sie entsprechend der Montageanleitung montiert sein.
  • Seite 23 Steuerung PRO RCC BASIC Deutsch 6.2 Inbetriebnahme der Anlage 1. w Als ersten Schritt der Inbetriebnahme befüllen Sie die bauseitige Pumpe und gegebenenfalls die Saugleitung mit Wasser. Die Inbetriebnahme darf nur durchgeführt werden, wenn die Pumpe vollständig mit Wasser befüllt ist. Be- achten Sie die zur Pumpe gehörenden Anleitungen! Wird die Pumpe nicht mit...
  • Seite 24 Steuerung RCC BASIC Deutsch 6. w Falls der Wasserstand in der Zisterne größer als 25 cm ist, muss die Steuerung zur Entlüftung der Pumpe wie folgt auf Trinkwasser-Handbetrieb gestellt werden: 7. w Öffnen Sie dauerhaft einen Verbraucher, bevorzugt eine Zapfstelle, z. B. Gartenhahn.
  • Seite 25 Steuerung PRO RCC BASIC Deutsch 8. w Zur Entlüftung der Saugleitung muss die Steuerung wieder zurück auf Automatik-Betrieb gestellt werden: Die Inbetriebnahme im Automatik-Betrieb Zisterne kann nur erfolgen, wenn ausrei- chend Wasser im Regenwasserspeicher vorhanden ist. Wenn nach Werkseinstellungen installiert wurde, müssen mindestens 25 cm Wasser im Speicher sein.
  • Seite 26 Steuerung RCC BASIC Deutsch 9. w Verfahren Sie nun weiter wie unter 7. w beschrieben und beachten Sie, dass die Entlüf- tung der Saugleitung im Auto Zisternen-Betrieb etwas länger dauern kann als im Trink- wasser-Handbetrieb. Bewährt hat sich ein Entlüften in Intervallen: ca. 10 l Wasser an der Zapfstelle zapfen, Zapfstelle ca.
  • Seite 27 Steuerung PRO RCC BASIC Deutsch 6.3 Bedienung der Steuerung 6.3.1 Das Bedienfeld der Steuerung Display zur Anzeige des Betriebszustandes Klartextdisplay für Anzeige des Betriebszustandes und Programmie- rung der Steuerung Störung • durch Drücken einer der beiden Tasten wird das Menü zum nächsten Menüpunkt in der angegebenen Richtung weitergeschaltet •...
  • Seite 28 Steuerung RCC BASIC Deutsch 6.3.2 Display-Anzeigen Sobald Sie den Netzstecker einstecken, führt die Steuerung selbstständig eine Initialisie- rung durch. Es erscheint kurz im Display: Ist in der Zisterne genügend Wasser, wechselt das Display zur Standard-Anzeige über: Der Auslieferungszustand der Steuerung ist für den Automatik-Betrieb voreingestellt.
  • Seite 29 Steuerung PRO RCC BASIC Deutsch 6.3.3 Erläuterungen zur Hygienespülung (Wasserwechsel) Die Steuerung schaltet im Auslieferzustand nach 30 Tagen ununterbrochenem Regen- wasser-Betrieb in den Trinkwasser-Betrieb um (Hygienespülung), obwohl noch genügend Wasser im Speicher ist. Der Modus Hygienespülung soll verhindern, dass das Trinkwas- ser zu lange ungenutzt in der Trinkwasserleitung zum Nachspeisemodul steht.
  • Seite 30 Steuerung RCC BASIC Deutsch 6.4 Alarm Die Steuerung reagiert auf verschiedene Störereignisse mit einer Alarmmeldung. Tritt ein Alarmereignis ein, beginnt die rote LED Alarm zu leuchten und ein Piepton ertönt. Je nach Alarmereignis schaltet die Anlage auch auf „Auto Trinkwasser“.
  • Seite 31 Steuerung PRO RCC BASIC Deutsch 6.4.1 Überlaufalarm Die häufigste Fehlerquelle, welche einen Alarm auslöst, ist die Fehlfunktion des Trink- wassernachspeiseventils im Innenbehälter des bauseitigen Nachspeisemoduls. Die rote LED Alarm leuchtet, ein Dauer-Piepton ertönt. Der Alarm ist selbstquittierend. Wenn der Sensor im Notüberlauf nass wird, löst der Überlaufalarm aus.
  • Seite 32 Steuerung RCC BASIC Deutsch a) Das Nachspeiseventil schleift an der Behälterwand Das Nachspeiseventil darf nicht an der Behälterwand schleifen. Die Ausrichtung prüfen Sie wie folgt: 1. w Handbetrieb Trinkwasser einschalten Ä Kap. 6.2. „Inbetriebnahme“ 6. w. Trinkwas- serzuleitung absperren. Verbraucher öffnen. Der Trinkwasserbehälter wird entleert.
  • Seite 33 Steuerung PRO RCC BASIC Deutsch 6.4.2 Störmeldung Rückstaualarm In Kombination mit einem zusätzlichen Sensor wird die Steuerung mit einer Störmeldung reagieren, wenn Wasser aus der Kanalisation quasi „rückwärts“ in die Zisterne gelangt und diese möglicherweise verunreinigt. Der zusätzliche Sensor muss an die Klemme Rück der Steuerung angeschlossen werden.
  • Seite 34 Steuerung RCC BASIC Deutsch 6.5 Anschluss eines Magnetventils in der Trinkwasserleitung Es besteht die Möglichkeit ein Magnetventil (230 V / 50 Hz, Mindestdurchlass 3,5 m³ / h) in der Trinkwasserleitung zum bauseitigen Nachspeisemodul zu installieren und an der Steuerung anzuschließen. Dieses Magnetventil verhindert beim Überlaufalarm das weite- re Austreten von Wasser aus dem Notüberlauf.
  • Seite 35 Steuerung PRO RCC BASIC Deutsch 6.6 Anlage an den Nutzer übergeben Bei der Übergabe an den Nutzer: • Funktionsweise der Anlage erklären. • Anlage funktionsfähig übergeben. • Übergabeprotokoll mit wesentlichen Daten der Inbetriebnahme (z. B. Änderungen der Werkseinstellung) aushändigen. • Gebrauchsanleitung übergeben.
  • Seite 36 Steuerung RCC BASIC Deutsch 7 Zusatzeinstellungen der Steuerungsparameter Im Prinzip ist für den normalen Betrieb keinerlei zusätzliche Programmierung der Steue- rung notwendig. Falls der Anlagenbetreiber trotzdem die Funktion der Steuerung an die individuellen Anforderungen anpassen möchte, kann dies über die einstellbaren Parame- ter geschehen.
  • Seite 37 Steuerung PRO RCC BASIC Deutsch 7.1 Die einstellbaren Parameter Im Folgenden werden die Einstellmöglichkeiten und Wirkungen der einzelnen Parameter erklärt. In der oberen Zeile des Displays wird immer die Bezeichnung des aktuellen Parame- ters angezeigt, in der unteren Zeile steht der jeweilige Wert des Parameters. Die Ände- rung der Werte geschieht mit den Pfeil-Tasten und der ESC-/Resetpfeil-Taste.
  • Seite 38 Steuerung RCC BASIC Deutsch 7.1.2 Parameter Hygieneintervall Von der Steuerung wird automatisch das Wasser in der Trinkwasserzuleitung und im Innenbehälter des bauseiti- gen Nachspeisemoduls ausgetauscht, wenn länger als die angegebenen Tage kein Trinkwasserbetrieb erfolgte. Hier- durch werden lange Standzeiten des Wassers verhindert.
  • Seite 39 Steuerung PRO RCC BASIC Deutsch 7.1.3 Parameter Hygienedauer Um sicherzustellen, dass das Wasser im Innenbehälter des bauseitigen Nachspeisemoduls während des Wasserwech- selmodus komplett ausgetauscht wird, kann die Dauer des Wasserwechsels unter Parameter Hygiene Dauer festge- legt werden. In der Werkseinstellung beträgt die Dauer des Wasserwechsels 3 Minuten Pumpenlaufzeit.
  • Seite 40 Steuerung RCC BASIC Deutsch Störung Ursache Behebung LED Alarm leuchtet, ausführliche Beschreibung: • Ä Kap. 6.4 „Alarm“ - Ausschalten des Pieptons Piepton ertönt, • Ä Kap. 6.4.1 „Überlaufalarm“ Schwimmerventil schließt • Ä Kap. 6.4.2 „Störmeldung Rückstaualarm“ nicht richtig und/oder •...
  • Seite 41 Steuerung PRO RCC BASIC Deutsch 9 Technische Daten RCC BASIC Nachspeisesteuerung Spannungsversorgung 230 V / 50 Hz, 16 A Umgebungstemperatur 0 - 40 °C Schutzklasse Schutzgrad IP 54 • Pumpe 9 A, 2000 W max. Anschlussleistungen • Magnetventil oder Stellmotor 1 A, 230 W...
  • Seite 42 Steuerung RCC BASIC Deutsch 9.2 Anschlussplan Hauptplatine der Steuerung...
  • Seite 43 Steuerung PRO RCC BASIC Deutsch 10 Umwelthinweise Die Kartonverpackung ist recycelbar und der Altpapierverwertung zuzuführen. Die Styro- porpolster bitte über das duale System (gelber Sack/gelbe Tonne) entsorgen. Elektrische und elektronische Altgeräte enthalten vielfach Materialien, die wiederverwen- det werden können. Sie enthalten aber auch schädliche Stoffe, die für die Funktion und Sicherheit des Gerätes notwendig waren.
