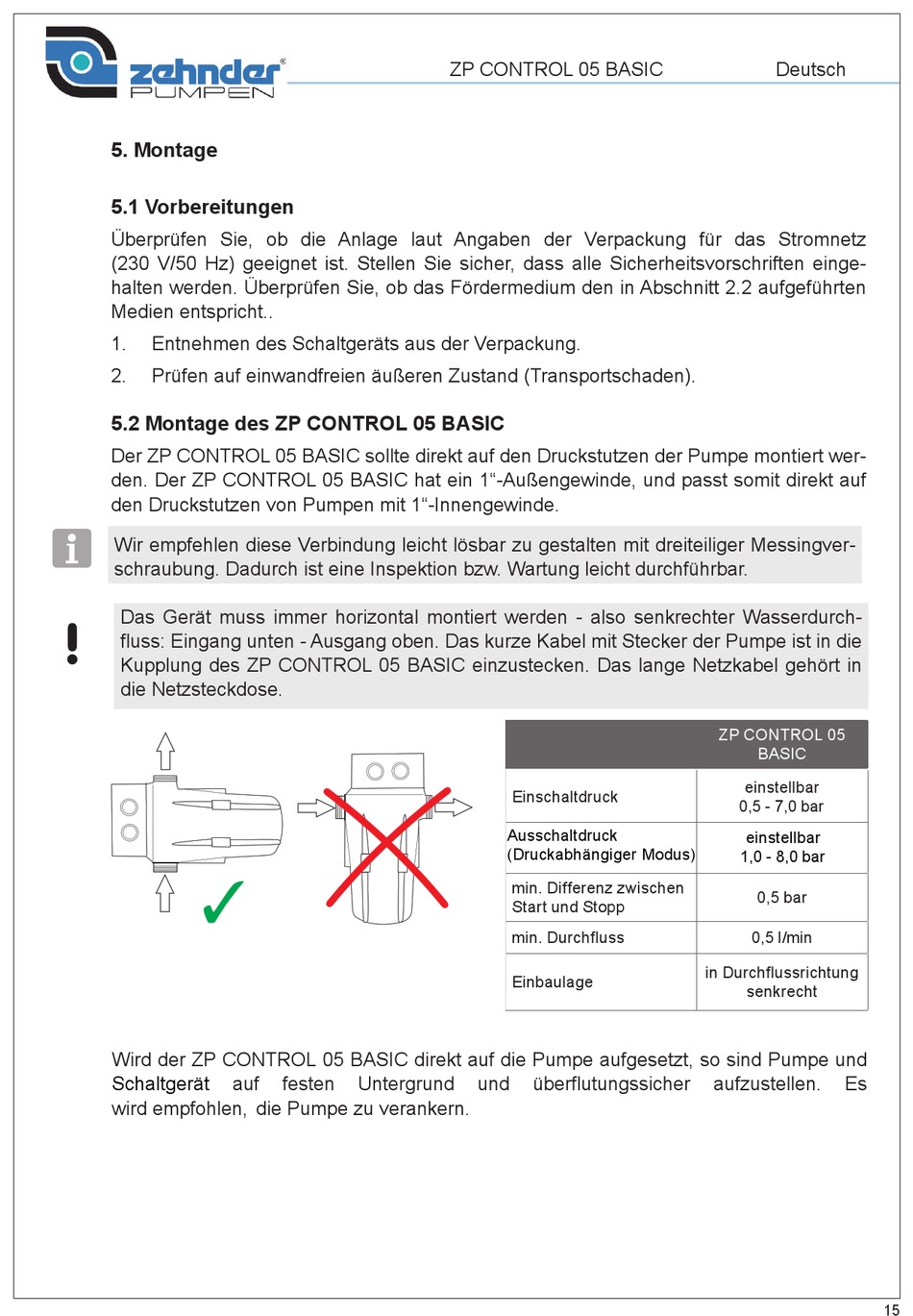

5. Montage
5.1 Vorbereitungen
Überprüfen Sie, ob die Anlage laut Angaben der Verpackung für das Stromnetz
(230 V/50 Hz) geeignet ist. Stellen Sie sicher, dass alle Sicherheitsvorschriften einge-
halten werden. Überprüfen Sie, ob das Fördermedium den in Abschnitt 2.2 aufgeführten
Medien entspricht..
1.
Entnehmen des Schaltgeräts aus der Verpackung.
2.
Prüfen auf einwandfreien äußeren Zustand (Transportschaden).
5.2 Montage des ZP CONTROL 05 BASIC
Der ZP CONTROL 05 BASIC sollte direkt auf den Druckstutzen der Pumpe montiert wer-
den. Der ZP CONTROL 05 BASIC hat ein 1"-Außengewinde, und passt somit direkt auf
den Druckstutzen von Pumpen mit 1"-Innengewinde.
i
Wir empfehlen diese Verbindung leicht lösbar zu gestalten mit dreiteiliger Messingver-
schraubung. Dadurch ist eine Inspektion bzw. Wartung leicht durchführbar.
Das Gerät muss immer horizontal montiert werden - also senkrechter Wasserdurch-
!
fluss: Eingang unten - Ausgang oben. Das kurze Kabel mit Stecker der Pumpe ist in die
Kupplung des ZP CONTROL 05 BASIC einzustecken. Das lange Netzkabel gehört in
die Netzsteckdose.
Wird der ZP CONTROL 05 BASIC direkt auf die Pumpe aufgesetzt, so sind Pumpe und
Schaltgerät
wird empfohlen, die Pumpe zu verankern.
auf
festen
Untergrund
ZP CONTROL 05 BASIC
Einschaltdruck
Ausschaltdruck
(Druckabhängiger Modus)
min. Differenz zwischen
Start und Stopp
min. Durchfluss
Einbaulage
und
überflutungssicher
Deutsch
ZP CONTROL 05
BASIC
einstellbar
0,5 - 7,0 bar
einstellbar
1,0 - 8,0 bar
0,5 bar
0,5 l/min
in Durchflussrichtung
senkrecht
aufzustellen.
