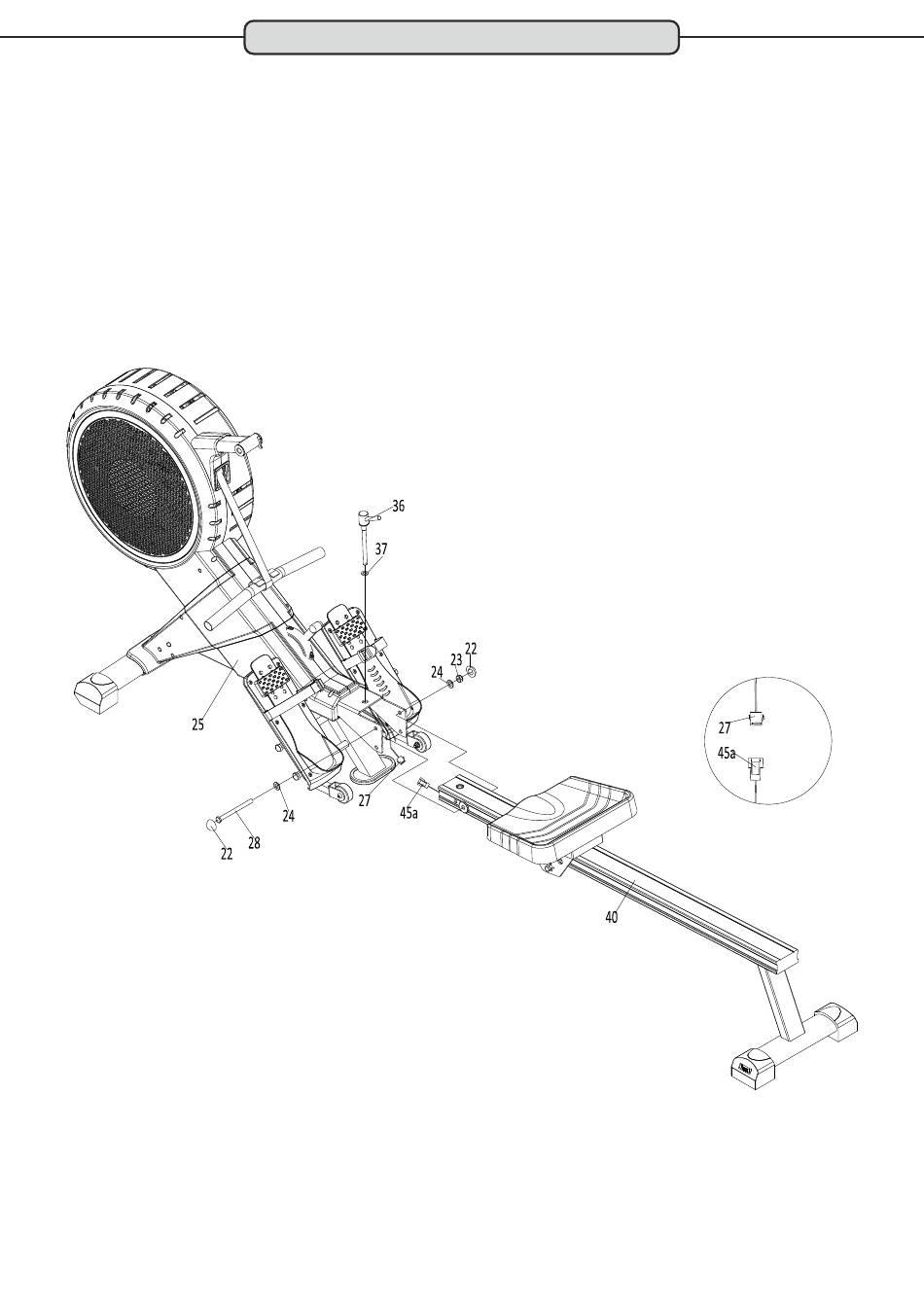

Schritt 4: Montage der Gleitschiene am Basisrahmen
▪ Verbinden Sie das Kabel (45a), das vorne aus der Gleitschiene (40) ragt mit dem Kabel (27), das aus dem
Basisrahmen ragt.
▪ Setzen Sie nun die Gleitschiene (40) in der Aufnahme des Basisrahmens (25) ein.
ACHTUNG: Schieben Sie hierbei vorsichtig die überstehende Kabellänge, der zuvor verbundenen Kabel
(45a+27) in die Gleitschiene (40). Achten Sie hierbei unbedingt darauf, dass Sie die Kabel nicht
quetschen oder beschädigen.
▪ Befestigen Sie die Gleitschiene (40) am Basisrahmen (25) seitlich mit einer Sechskantschraube (28), zwei
Unterlegscheiben (24) und einer Sicherungsmutter (23). Setzen Sie dann je eine Abdeckkappe (22) auf die
Mutter (23) und den Schraubenkopfe der Sechskantschraube (28).
▪ Setzen Sie dann den Fixierhebel (36) mit einer Unterlegscheibe (37) von oben in der entsprechenden
Öffnung am Basisrahmen (25) ein und ziehen ihn dann fest an (im Uhrzeigersinn) um die Gleitschiene (40)
zu fixieren.
Montage
8
