Levelflex FMP55 PROFIBUS PA
Endress+Hauser

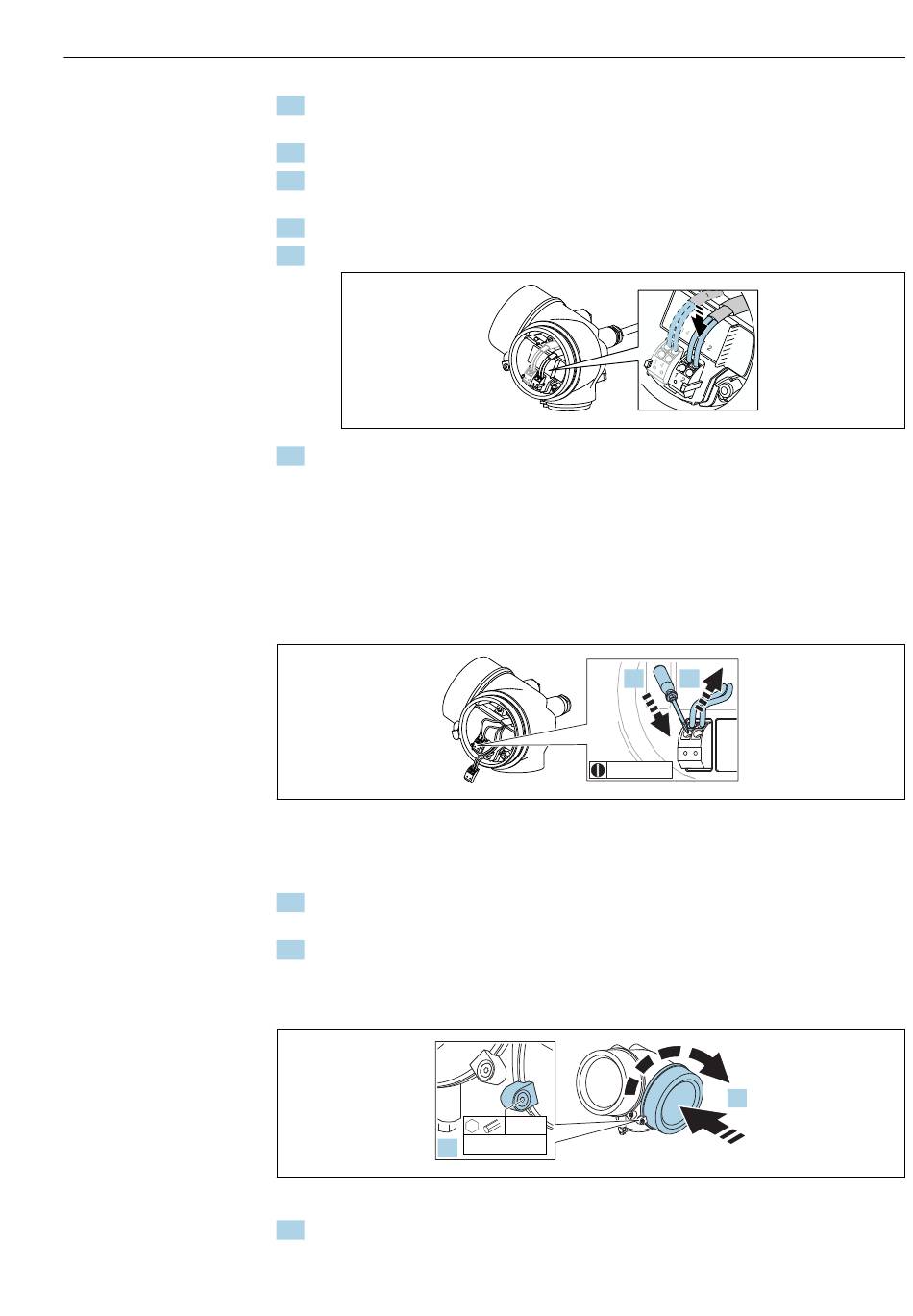

1. Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinfüh-
rung entfernen, um Dichtheit zu gewährleisten.
2. Kabelmantel entfernen.
3. Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen.
4. Kabelverschraubungen fest anziehen.
5. Kabel gemäß Klemmenbelegung anschließen.

6. Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme
verbinden.
7.2.3 Steckbare Federkraftklemmen
Bei Geräteausführungen ohne integrierten Überspannungsschutz erfolgt der elektrische
Anschluss über steckbare Federkraftklemmen. Starre Leiter oder flexible Leiter mit Ader-
endhülse können ohne Betätigung des Hebelöffners direkt in die Klemmstelle eingeführt
werden und kontaktieren dort selbständig.
 12 Maßeinheit: mm (in)
Um Kabel wieder aus der Klemme zu entfernen:
1. Mit einem Schlitzschraubendreher ≤ 3 mm (0,12 in) auf den Schlitz zwischen den
beiden Klemmenlöchern drücken
2. und gleichzeitig das Kabelende aus der Klemme ziehen.
7.2.4 Deckel Anschlussraum schliessen
2.
1. Deckel des Anschlussraums zuschrauben.
1.
≤ 3 (0.12)
3 mm
2,5 Nm
Elektrischer Anschluss
2.
1.
A0034682
A0013661
A0021491
31
