Endress+Hauser Levelflex FMP55 PROFIBUS PA Betriebsanleitung Seite 29

Levelflex FMP55 PROFIBUS PA
1)
"Hilfsenergie; Ausgang"
E: 2-Draht; FOUNDATION Fieldbus, Schaltausgang
G: 2-Draht; PROFIBUS PA, Schaltausgang
1) Merkmal 020 der Produkstruktur
2) Merkmal 010 der Produktstruktur
3) Eingangsspannungen bis 35 V zerstören das Gerät nicht.
Polaritätsabhängig
FISCO/FNICO-konform nach IEC 60079-27
Endress+Hauser

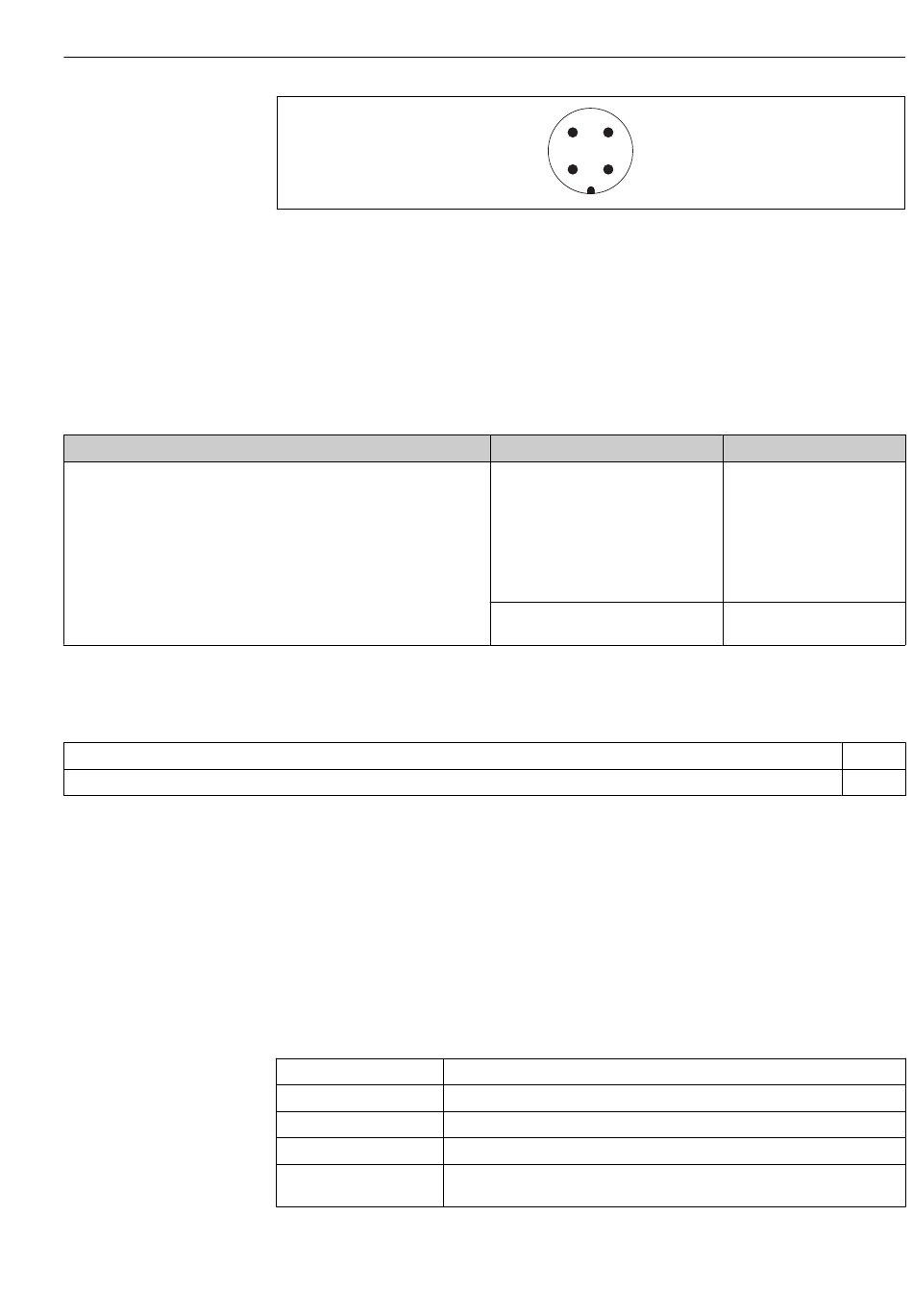

 10 Pinbelegung Stecker M12
1 Signal +
2 Nicht belegt
3 Signal -
4 Erde
7.1.4 Versorgungsspannung
PROFIBUS PA, FOUNDATION Fieldbus
7.1.5 Überspannungsschutz
Falls das Gerät zur Füllstandmessung brennbarer Flüssigkeiten verwendet werden soll, die
einen Überspannungsschutz gemäß DIN EN 60079-14,
Prüfnorm 60060-1 (10 kA, Puls ⁸⁄₂₀ µs) erfordert: Überspannungsschutzmodul verwenden.
Integriertes Überspannungsschutzmodul
Für die HART 2-Leiter-Geräte sowie für PROFIBUS PA und FOUNDATION Fieldbus ist ein
integriertes Überspannungsschutz-Modul erhältlich.
Produkstruktur: Merkmal 610 "Zubehör montiert", Option NA "Überspannungsschutz".
Widerstand pro Kanal maximal 2 × 0,5 Ω
Ansprechgleichspannung 400 ... 700 V
Ansprechstoßspannung < 800 V
Kapazität bei 1 MHz < 1,5 pF
Nennableitstoßstrom 10 kA
(8/20 µs)
4 3
1 2
2)
"Zulassung"
• Ex-frei
• Ex nA
• Ex nA[ia]
• Ex ic
• Ex ic[ia]
• Ex d[ia] / XP
• Ex ta / DIP
• CSA GP
• Ex ia / IS
• Ex ia + Ex d[ia] / IS + XP
Elektrischer Anschluss
A0011175
Klemmenspannung
3)
9 ... 32 V
3)
9 ... 30 V
Ja
Ja
29
