Endress+Hauser Levelflex FMP55 PROFIBUS PA Betriebsanleitung Seite 18

Montage
18
A
C
r = 100 (4)
min

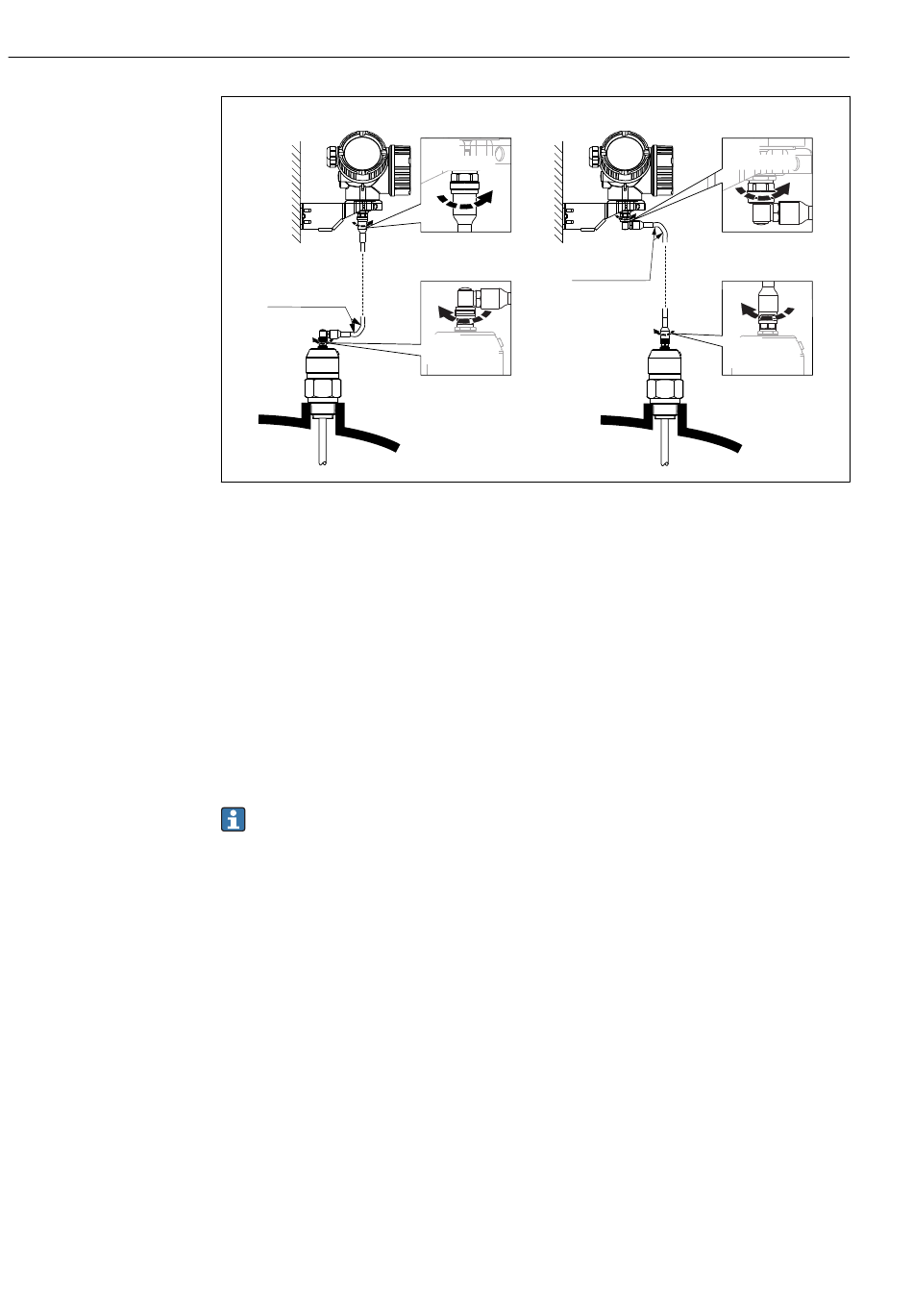

A Gewinkelter Stecker an der Sonde
B Gewinkelter Stecker am Elektronikgehäuse
C Länge Verbindungskabel nach Bestellung
• Produktstruktur, Merkmal 600 "Sondendesign":
Ausprägung MB "Sensor abgesetzt, 3 m Kabel"
• Das Verbindungskabel ist bei diesen Ausführungen im Lieferumfang enthalten.
Minimaler Biegeradius: 100 mm (4 inch)
• Der Montagehalter für das Elektronikgehäuse ist bei diesen Ausführungen im Lieferum-
fang enthalten. Montagemöglichkeiten:
• Wandmontage
• Montage an DN32 ... DN50 (1¼ ... 2 inch) Mast oder Rohr
• Das Verbindungskabel hat einen geraden und einen um 90 ° gewinkelten Stecker. Je
nach den örtlichen Bedingungen kann der gewinkelte Stecker an der Sonde oder am
Elektronikgehäuse angebracht werden.
Sonde, Elektronik und Verbindungskabel sind aufeinander abgestimmt und durch
eine gemeinsame Seriennummer gekennzeichnet. Es dürfen nur Komponenten mit
der gleichen Seriennummer miteinander verbunden werden.
6.1.3 Hinweise zur mechanischen Belastung der Sonde
Zugbelastbarkeit von Seilsonden
FMP55
Seil 4 mm (¹⁄₆ in) PFA>316
Zugbelastbarkeit 2 kN
Seitliche Belastbarkeit (Biegefestigkeit) von Stabsonden
FMP55
Stab 16 mm (0,63 in) PFA>316L
Biegefestigkeit 30 Nm
B
6 Nm
(4.42 lbf ft)
r = 100 (4)
min
6 Nm
(4.42 lbf ft)
Levelflex FMP55 PROFIBUS PA
6 Nm
(4.42 lbf ft)
C
6 Nm
(4.42 lbf ft)
Endress+Hauser
A0014794
