Montage
22

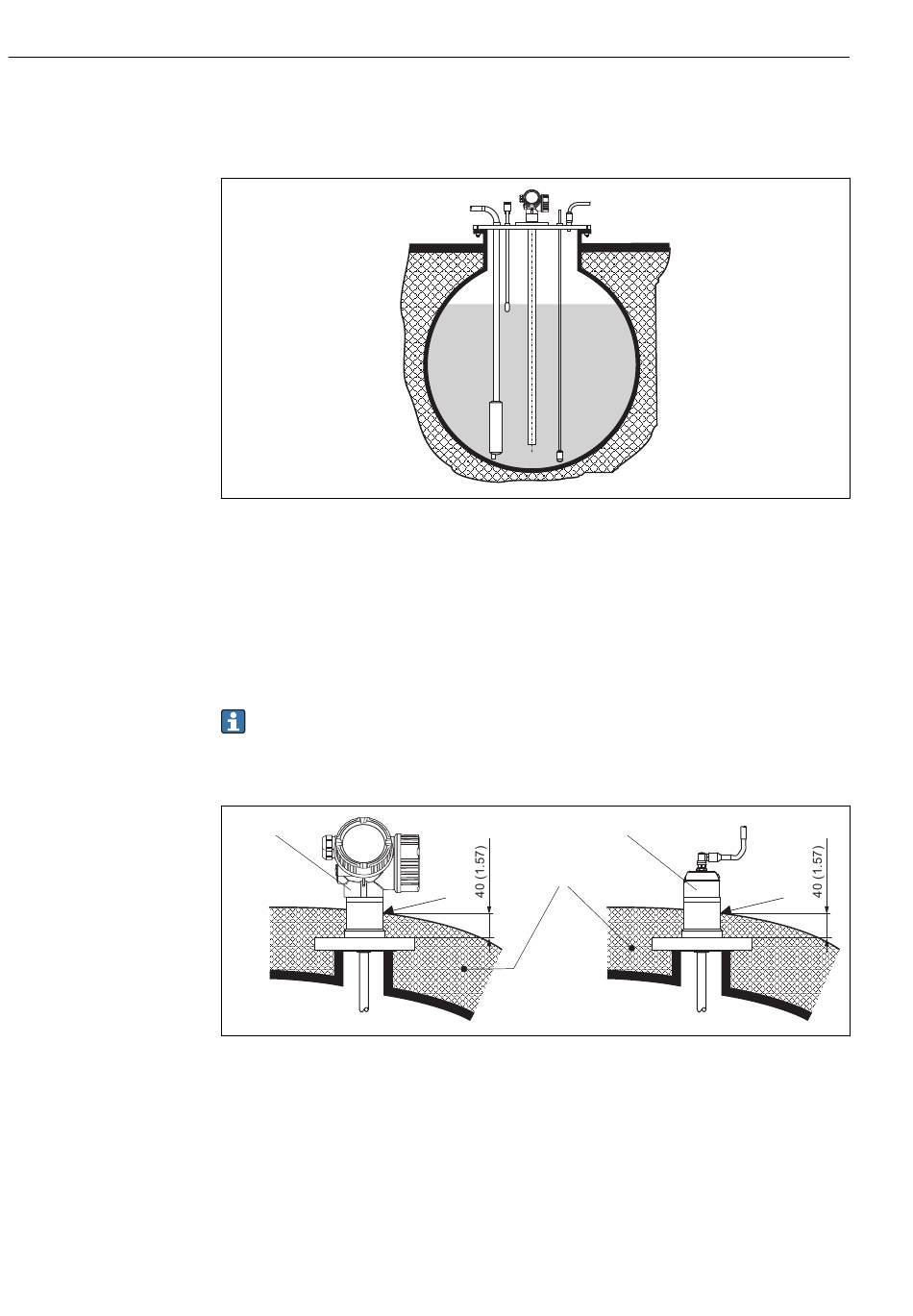

Zuordnung von Zentrierscheibe/Zentrierstern/Zentriergewicht zum Rohrdurchmesser
Unterirdische Tanks
Bei Stutzen mit großem Durchmesser Koaxsonde einsetzen, um Reflexionen an der Stutz-
enwand zu vermeiden.
Nichtmetallische Behälter
Bei Montage in nichtmetallischen Behältern ist eine Koax-Sonde zu verwenden.
Behälter mit Wärmeisolation
Zur Vermeidung der Erwärmung der Elektronik durch Wärmestrahlung bzw. Konvek-
tion ist bei hohen Prozesstemperaturen das Gerät in die übliche Behälterisolation (1)
mit einzubeziehen. Die Isolation darf dabei nicht über die in den Skizzen mit "MAX"
bezeichneten Punkte hinausgehen.
2
mm (in)
 4 Prozessanschluss mit Flansch
1 Behälterisolation
2 Kompaktgerät
3 Sensor abgesetzt
1
MAX
Levelflex FMP55 PROFIBUS PA
3
MAX
Endress+Hauser
A0014142
A0014654
