Unmittelbar nach Abschluss der Arbeiten müssen alle Sicher-
heits- und Schutzeinrichtungen wieder angebracht bzw. in Funk-
tion gesetzt werden.
1.8 Eigenmächtiger Umbau und Ersatzteilherstellung
Umbau oder Veränderungen an Anlagen sind nur nach
Absprache mit dem Hersteller zulässig. Originalersatzteile und
vom Hersteller autorisiertes Zubehör dienen der Sicherheit. Die
Verwen-dung anderer Teile kann die Haftung für die daraus
entstehenden Folgen aufheben.
1.9 Unzulässige Betriebsweisen
Die Betriebssicherheit der gelieferten Anlagen ist nur bei bestim-
mungsgemäßer Verwendung entsprechend Abschnitt
2.1 Verwendungszweck der Montage- und Betriebsanleitung
gewährleistet. Die in den technischen Daten angegebenen Gren-
zwerte dürfen auf keinen Fall überschritten werden.

2. Allgemeine Beschreibung

Die Grundfos Hebeanlagen Multilift M und MD sind Einrichtungen
zum Sammeln und Heben von fäkalienhaltigem oder fäkalien-
freiem Abwasser über die Rückstauebene. Die Hebeanlagen wer-
den komplett mit einem Steuergerät LC 109 oder LCD 109
geliefert.

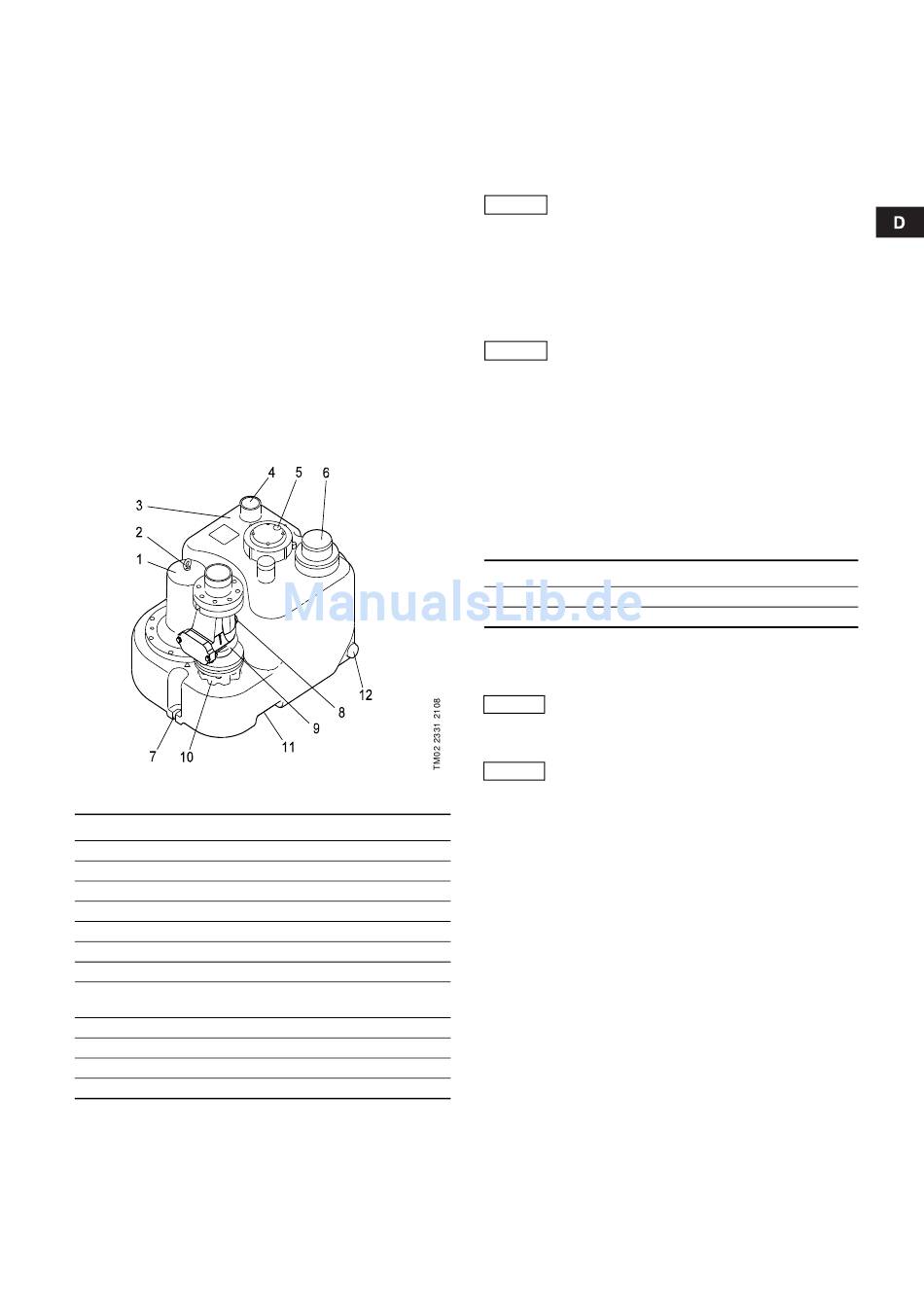

Abb. 1
Pos. Beschreibung
1 Pumpe
2 Transportöse
3 Leistungsschild
4 Entlüftungsstutzen
5 Deckel mit Niveausensor
6 Vertikaler Zulaufstutzen
7 Befestigungspunkte
Entleerungsschraube zur Zwangsöffnung des Rück-
8
schlagventils
9 Reinigungsdeckel
10 Rückschlagventil
11 Handgriff
12 ø50 mm Anschlussstutzen für Handmembranpumpe

2.1 Verwendungszweck

Grundfos Hebeanlagen Multilift M und MD eignen sich zum Sam-
meln und Heben von fäkalienhaltigem oder fäkalienfreiem
Abwasser in:
• Ein- und Mehrfamilienhäusern, Souterrainwohnungen,
• Sanitäreinrichtungen in Hobby-, Sauna- und Fitnessräumen,
• Hotels, Gaststätten, Bürogebäuden und Gewerbebetrieben.
Regenwasser darf aus zwei Gründen nicht mit
Achtung
den Hebeanlagen M und MD gefördert werden:
• Die Motoren der Hebeanlagen sind nicht auf Dauerbetrieb
ausgelegt. Dies ist jedoch bei starkem Niederschlag oftmals
erforderlich.
• Gemäß EN 12056-4 darf Regenwasser nicht in eine im Innern
eines Gebäudes aufgestellte Hebeanlage geleitet werden.
In Zweifelsfällen wenden Sie sich bitte an Grundfos.
Folgende Stoffe/Arten von Abwasser dürfen nicht
Achtung
über eine Hebeanlage entsorgt werden:
• Festkörper, Teer, Sand, Zement, Asche, Papier, Papierhand-
tücher, Pappe, Schutt, Müll, Fett, Öl
• Abwasser aus Sanitäranlagen, die oberhalb der Rückstau-
ebene angeordnet sind (EN 12056-1)
• Abwasser aus gewerblicher oder industrieller Herkunft
(DIN 1986-100), wie z.B. fetthaltiges Abwasser aus
Gastronomieeinrichtungen.
Zur Entsorgung von fetthaltigem Abwasser ist ein Fettabschei-
der gemäß DIN 4040-1 zu verwenden.
Die Hebeanlagen Multilift werden komplett mit einer oder zwei
Pumpen sowie einem Steuergerät geliefert.
Hebeanlage
M, Anlage mit einer Pumpe
MD, Anlage mit zwei Pumpen

3. Transport und Lagerung

Die Transportöse ist nur für das Anheben des
Motors vorgesehen. Die gesamte Anlage darf
Achtung
nicht an dieser Öse angehoben oder abgesenkt
werden.
Die Hebeanlage muss an den Handgriffen, die im
Achtung Boden des Sammelbehälters gegossenen sind,
angehoben werden, siehe Pos. 11 in Abb. 1.
Bei längerer Lagerung sind Pumpen und Steuergeräte gegen
Feuchtigkeit und Wärme zu schützen.
Nach längerem Stillstand sind die Pumpen zu überprüfen, bevor
sie in Betrieb gesetzt werden. Die Freigängigkeit durch Drehen
des Laufrades überprüfen.

4. Produktbeschreibung

Die Produktbeschreibung der Hebeanlagen Multilift M und MD ist
in folgende Abschnitte unterteilt:
• Abschnitt 5. beschreibt die Hebeanlage mit Sammelbehälter,
Pumpe und Niveausensor.
• Abschnitt 6. beschreibt die Steuergeräte LC 109 und LCD 109
sowie deren Funktionen.
In Abschnitt 7. Montage und den nachstehenden Abschnitten
sind die beiden Anlagenteile nach Bedarf als eine Einheit
beschrieben.
Steuergerät
LC 109
LCD 109
