2 Pokyny k dokumentácii
2.1 Dodržiavanie súvisiacich podkladov
▶
Bezpodmienečne dodržiavajte všetky návody na obsluhu
a inštaláciu, ktoré sú priložené ku komponentom systé-
mu.
2.2 Uschovanie podkladov
▶
Tento návod, ako aj všetky súvisiace podklady odovzdaj-
te prevádzkovateľovi systému.
2.3 Platnosť návodu
Tento návod platí výhradne pre nasledujúce výrobky:
Výrobok – číslo výrobku
aroVAIR VA 2-015 CN
VA 2-035 CN
VA 2-045 CN
VA 2-070 CN
3 Opis výrobku

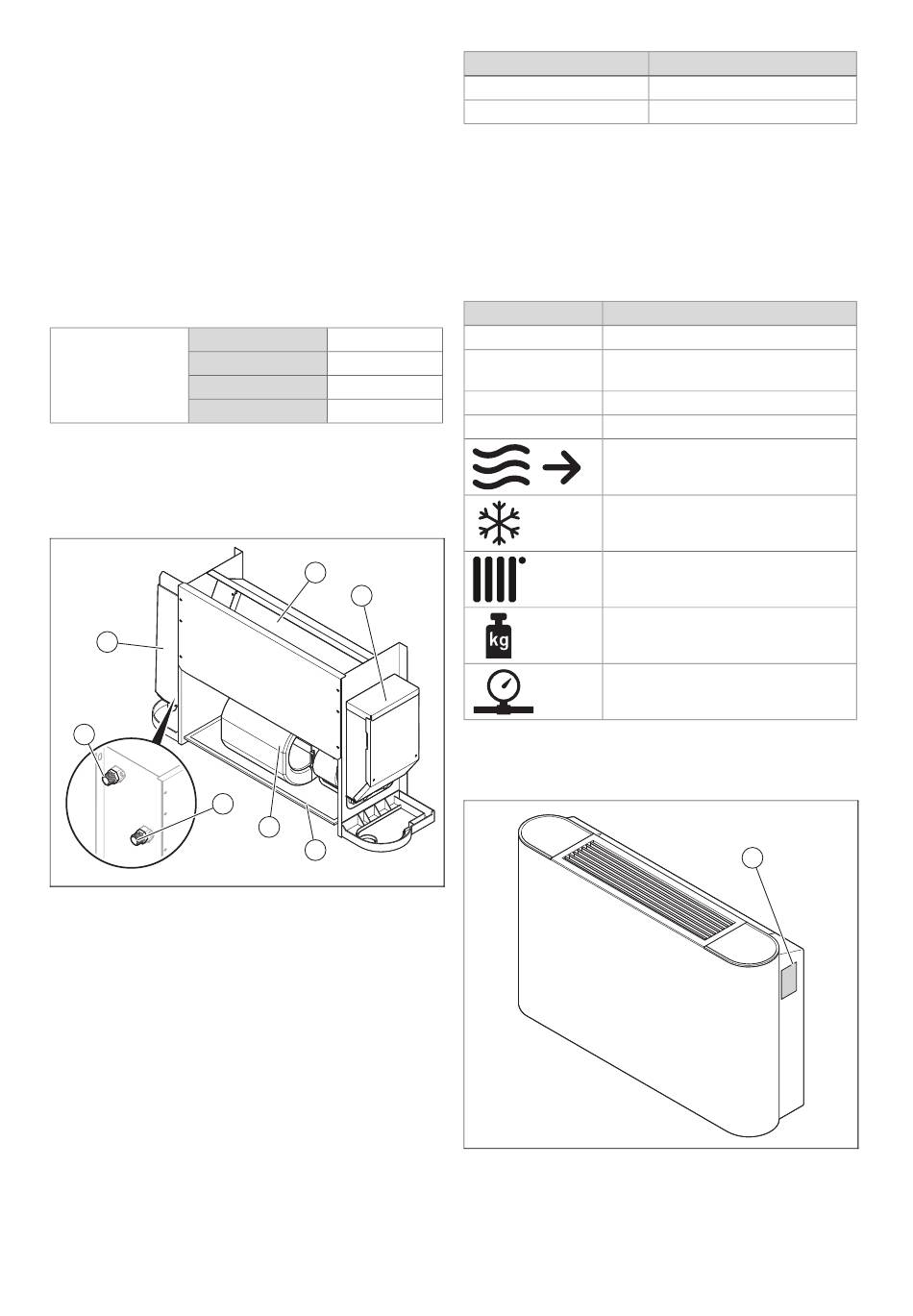

3.1 Konštrukcia výrobku
5
4
3
1 Vzduchový filter
2 Ventilátor
3 Prípojka výstupu hyd-
raulického okruhu
0020298212_04 Návod na inštaláciu a údržbu
0010035091
0010035092
0010035093
0010035094
6
7
2
1
4 Prípojka spiatočky
hydraulického okruhu
5 Vanička na kondenzát
6 Výmenník tepla
7 Spínacia skriňa
3.2 Teplotný rozsah potrebný pre prevádzku
Režim
Chladenie
Vykurovanie
Rozsah teploty vody na vstupe leží medzi 3 a 75 ºC.
Rozsah odporúčanej teploty vody na vstupe leží medzi 6
a 85 ºC.
Rozsah vstupného tlaku vody leží medzi 0 a 1,6 MPa.
3.3 Údaje na typovom štítku
Typový štítok obsahuje nasledujúce údaje:
Skratky/symboly Opis
aroVAIR ... Označenie výrobku
V Elektrická prípojka
Hz
W Príkon max.
A Menovitá intenzita prúdu
Max. množstvo vzduchu
Max. chladiaci výkon Qc
Max. tepelný výkon Qh
Hmotnosť netto W
Prevádzkový tlak max. Pmax
3.4 Sériové číslo
Miesto inštalácie typového štítku:
Model a sériové číslo sa nachádzajú na typovom štítku (1).
Vnútorná teplota
10 ... 30 ℃
10 ... 30 ℃
1
