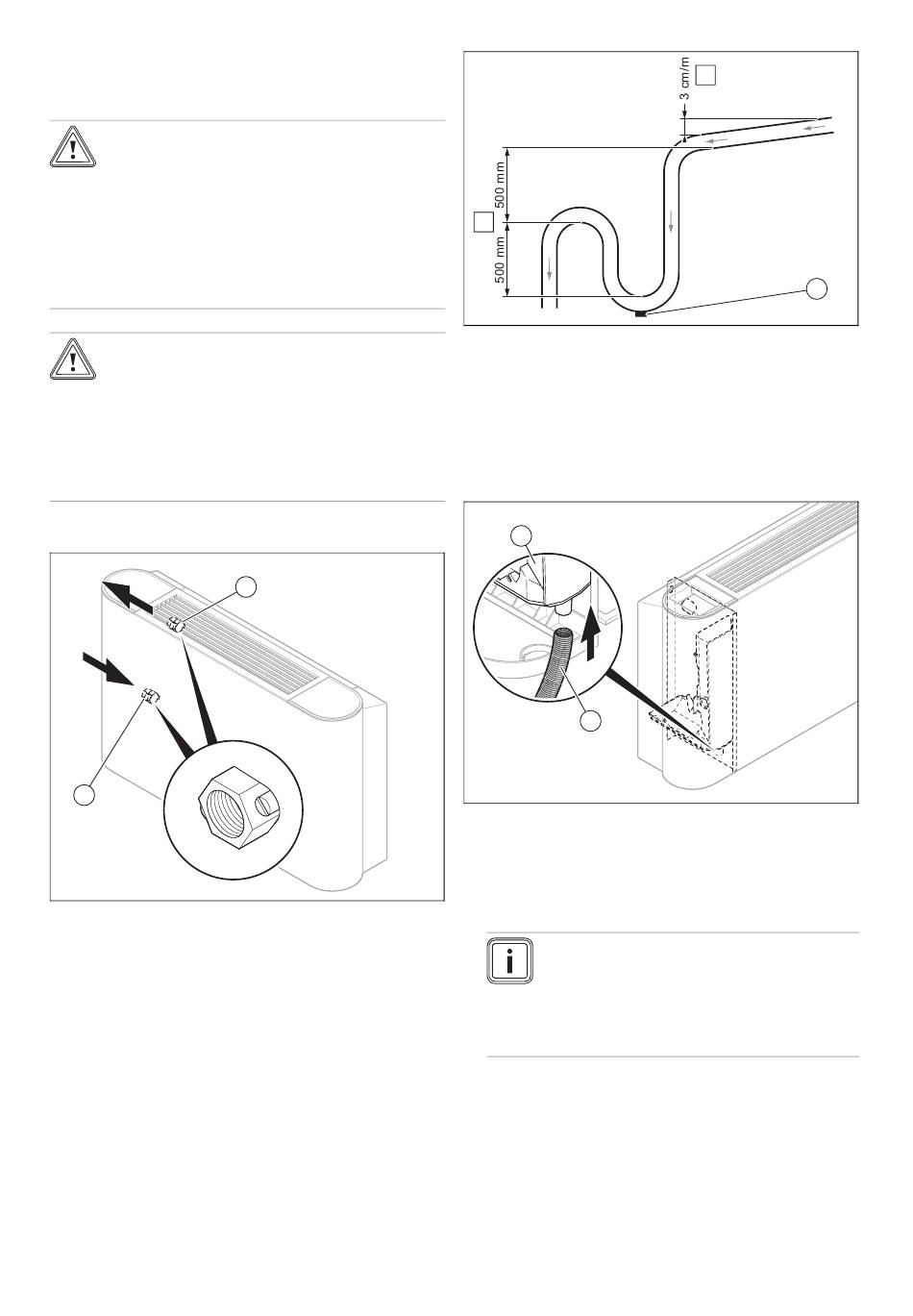

5 Paigaldamine
5.1 Hüdraulikasüsteemi paigaldamine
5.1.1 Veepoolne liitmik
Ettevaatust!
Torude mustumine toob kaasa kahjustu-
misohu!
Võõrkehad veetorudes, nagu keevitusjäägid,
tihendijäägid või mustus, võivad seadet kah-
justada.
▶
Enne paigaldamist loputage hüdraulika-
süsteem põhjalikult läbi.
Ettevaatust!
Materiaalse kahju oht kondensatsiooni tõttu!
Jahutusrežiimis võib tekkida torudele kon-
densaat, mis põhjustab hallituse teket ja
konstruktsioonikahjustusi.
▶
Isoleerige ühendustorud ja kraanid kon-
densaadikaitsega.
1. Võtke seadme korpus maha. (→ lk 68)
1
1 Hüdraulikakontuuri pea-
levool koos tühjendus-
kruviga
2. Ühendage toote peale- ja tagasivool hüdraulikakon-
tuuriga.
– Pöördemoment: 61,8 ... 75,4 Nm
3. Isoleerige ühendustorud ja kraanid kondensaadikaitse-
ga.
– Kondensaadikaitse, 10 mm paksune
0020298212_04 Paigaldus- ja hooldusjuhend
2
2 Hüdraulikakontuuri ta-
gasivool koos õhutus-
kruviga
5.1.2 Kondensaadi äravoolu ühendamine
B
▶
Järgige minimaalset langust (A), et tagada kondensaadi
äravool toote äravooluliitmikul.
▶
Paigaldage sobiv äravoolusüsteem (B), vältimaks lõhna
tekkimist.
▶
Paigaldage kondensaadikoguri põhjale tühjenduskork
(1). Tagage, et korki oleks võimalik kiiresti ära võtta.
▶
Paigutage äravoolutoru õigesti, nii et toote äravooluliitmi-
kul ei tekiks pingeid.
1
2
▶
Ühendage kondensaadi äravooluava (2) seadme külge.
▶
Valage kondensaadivanni (1) vett ja kontrollige, kas vesi
voolab vabalt ära.
▽
Kui vesi ei voola ära, kontrollige äravoolu langust ja
võimalike takistuste olemasolu.
Märkus
Kui toodet kasutatakse ainult kütterežiimis, siis
võib kondensaadi vanni vajadusel eemaldada.
Enne toote kasutamist jahutusrežiimis tuleb
kondensaadi vann ja väljavoolutoru uuesti
paigaldada.
A
1
