5 Telepítés

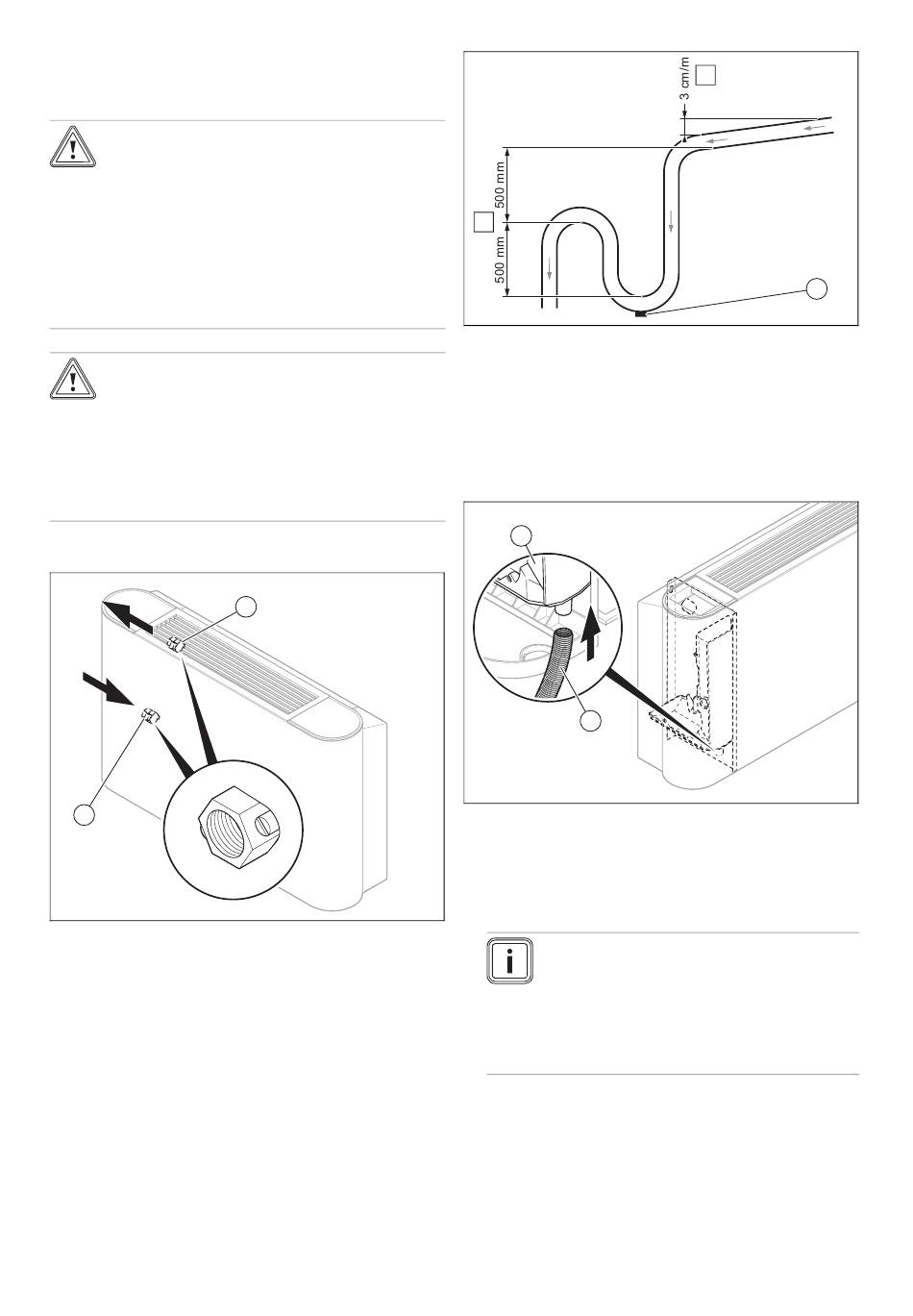

5.1 Hidraulikus bekötés
5.1.1 Vízoldali csatlakozás
Vigyázat!
Sérülésveszély a szennyezett vezetékek
miatt!
A vízvezetékekben lévő idegen testek, mint a
hegesztési maradványok, tömítésmaradvá-
nyok vagy szennyeződések károkat okozhat-
nak a termékben.
▶
Szerelés előtt alaposan öblítse át a fűtési
rendszert.
Vigyázat!
Anyagi károk kockázata kondenzáció miatt!
Hűtési üzemben a csöveken kondenzátum
képződhet, ami penészesedést és szerkezeti
károkat okozhat.
▶
Tömítse a csatlakozócsöveket és csapo-
kat kondenzáció elleni védelemmel.
1. Szerelje le termék burkolatát. (→ Oldal: 128)
1
1 Hidraulikus kör előreme-
nő ága ürítőcsavarral
2. Csatlakoztassa a termék előremenő és visszatérő ágát
a hidraulikakörre.
– Meghúzási nyomaték: 61,8 ... 75,4 Nm
3. Tömítse a csatlakozócsöveket és csapokat kondenzá-
ció elleni védelemmel.
– 10 mm vastag kondenzáció elleni védelem
0020298212_04 Szerelési és karbantartási útmutató
2
2 Hidraulikus kör visszaté-
rő ága ürítőcsavarral
5.1.2 Kondenzátum-elvezető csatlakoztatása
B
▶
Tartsa be az (A) minimális esést, hogy a kondenzátum
kifolyhasson a termékkifolyónál.
▶
Szereljen fel megfelelő (B) levezetőrendszert, hogy a
szagképződést megelőzze.
▶
Helyezzen el egy (1) ürítődugót a kondenzvízcsapda
alján. Ellenőrizze, hogy a dugó gyorsan leszerelhető-e.
▶
Helyesen pozicionálja a lefolyócsövet, hogy a termék
lefolyócsatlakozóján ne keletkezzen feszültség.
1
2
▶
Csatlakoztassa a kondenzvíz-elvezetőt (2) a termékre.
▶
Töltsön vizet a kondenzátumgyűjtő tálcába (1) és ellenő-
rizze, hogy a víz előírásszerűen lefolyik-e.
▽
Ha nem, akkor ellenőrizze a kifolyó lejtését és keres-
se meg az esetleges akadályokat.
Tudnivaló
Ha a terméket csak fűtési üzemben használ-
ják, a kondenzátumgyűjtő tálca szükség ese-
tén eltávolítható.
Mielőtt a terméket hűtési üzemben használná,
a kondenzátumgyűjtő tálcát és a lefolyóveze-
téket újra fel kell szerelni.
A
1
