probst TAS-UNI-450 Betriebsanleitung Seite 38

Montāža un iestatījumi

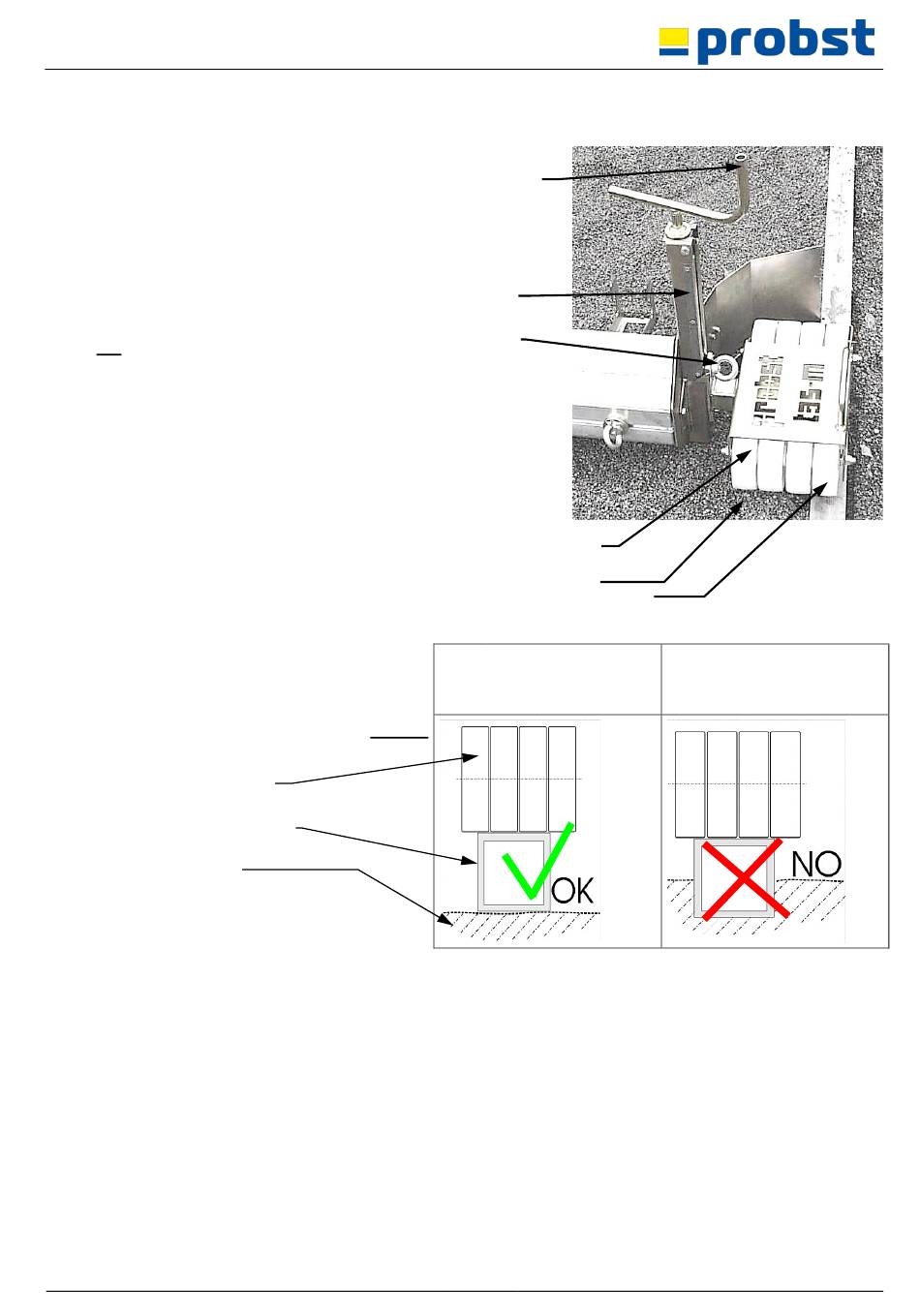

Rullīšu regulēšana (alumīnija profila elements)
3.4
Ierīces (TAS-UNI) darba augstumu (0-25 cm) var pielāgot
darba apstākļiem ar vārpstas palīdzību.
•
Novietojiet alumīnija profila elementu tieši uz pamatnes,
kā parādīts 4. attēlā.
•
Uz alumīnija profila elementa novietojiet veltņa bloku.
•
Atbrīvojiet eyebolt (2).
•
Pagrieziet kloķa vārpstu (1), lai noregulētu noņemamo
profilu tā, lai tas balstītos uz pamatnes. Orientācija pēc
skalas (3).
➔TIP Optimālais pamatnes (šķembu augstums):
2-3 cm.
•
Vēlreiz pievelciet eyebolt (2).
SVARĪGI
Lietojot AZL nolobīšanas mērierīci kā rullīša atbalsta
elementu, jāievēro šādas prasības. ➔ ➔ ➔
Rullīšu bloks
Planum
51000100 / 51000101
Attēls 4
AZL
(1)
(3)
(2)
Attēls 3
Rullīšu bloks
Planum
Alumīnija profila elements
AZL jānovieto uz
pamatnes..
14 / 18
AZL nedrīkst iegrimt pamatnē!

LV
