probst TAS-UNI-450 Betriebsanleitung Seite 33

Montāža un iestatījumi
Jumta un teknes profila regulēšana (TAS-UNI-DP)
3.2
Šo regulējamo starpposma daļu TAS-UNI-DP var izmantot,
lai pielāgotu jebkuru jumta un teknes profilu no ± 4 %
(skala) ražošanas vajadzībām.
Pievelciet uzgriežņus TAS-UNI-DP iekšpusē ≙ Slīpums (%)
Dachprofil→ 2. attēls (skatīt arī A attēlu nākamajās
lappusēs).
Pievelciet uzgriežņus TAS-UNI-DP ≙ slīpums (%) no
ārpuses Wannenprofil→ 3. attēls (skatīt arī B attēlu
turpmākajās lappusēs).

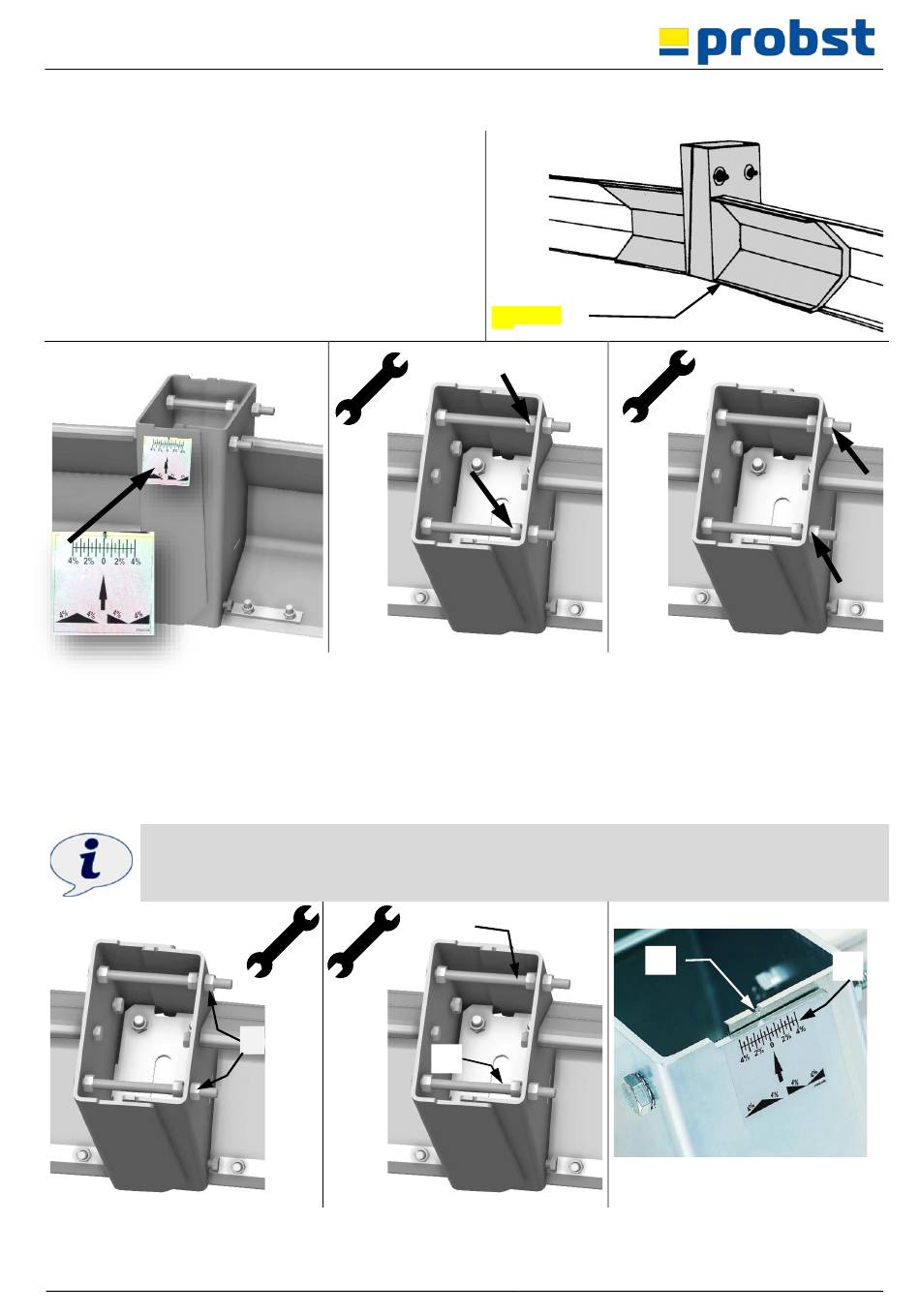

3.2.1 Einstellung Dachprofil
Atbrīvojiet abus uzgriežņus (2) TAS-UNI-DP ārpusē. → Attēls 1
Noregulējiet slīpumu (piemēram, 1%) uz abiem uzgriežņiem (3) TAS-UNI-DP iekšpusē. → Attēls 2
Uz skalas (4) un rādītāja (5) redzams un regulējams slīpuma rādījums (piem., 1%). → Attēls 3
1 atzīme uz skalas (4) ≙ 0,5 % slīpums. → Attēls 3
Skalā norādītā slīpuma vērtība (%) attiecas tikai uz orientāciju.
Faktiskais slīpums (%) jāmēra uz pamatnes!
Skatīt A un A1 attēlu nākamajās lappusēs.
Attēls 1
51000100 / 51000101
Attēls 1
(2)
TAS-UNI-
DP
Attēls 2
Attēls 2
(3)
(3)
9 / 18
Attēls 3
(5)
Attēls 3
(4)
LV
