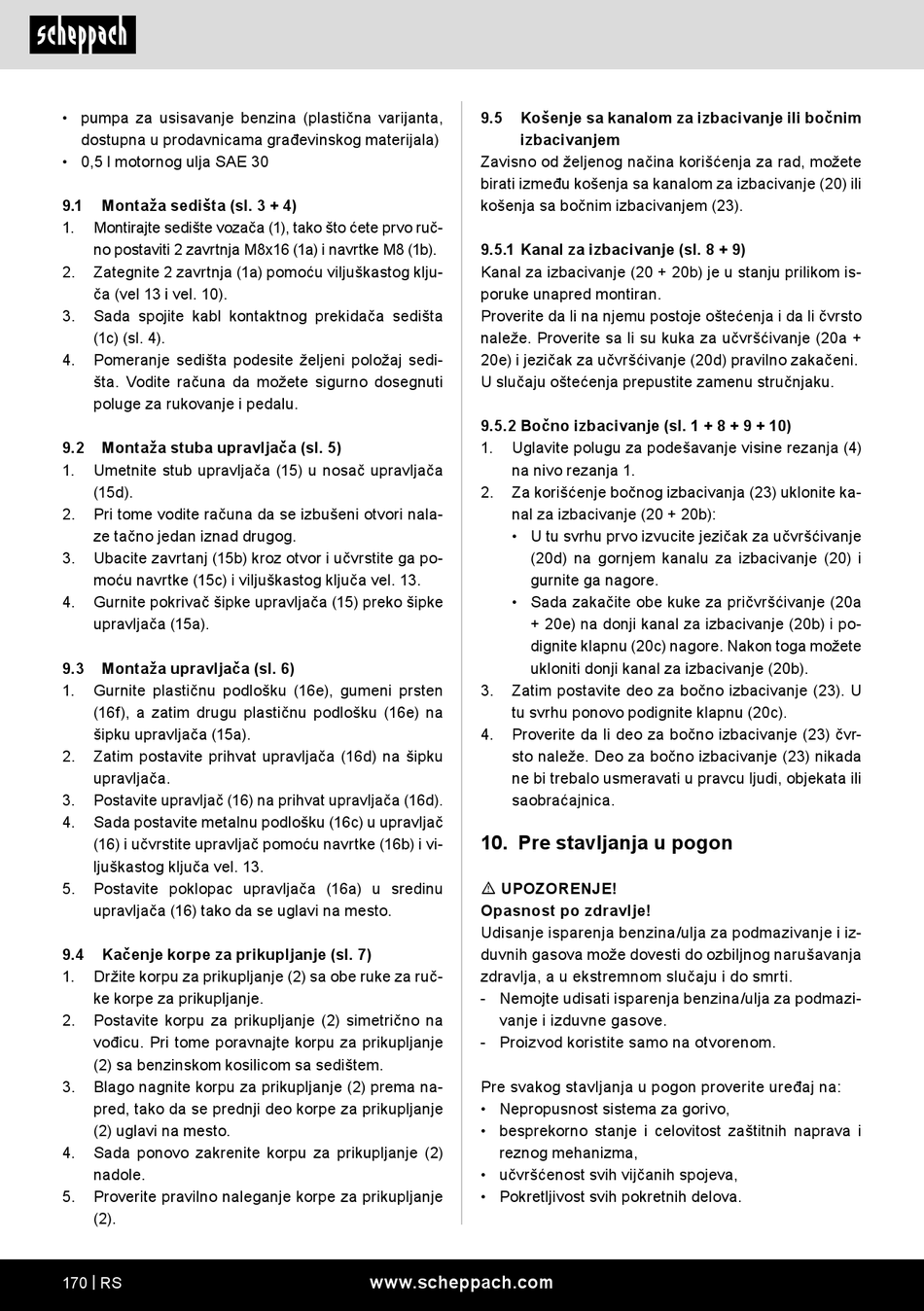

• pumpa za usisavanje benzina (plastična varijanta,
dostupna u prodavnicama građevinskog materijala)
• 0,5 l motornog ulja SAE 30
9.1 Montaža sedišta (sl. 3 + 4)
1. Montirajte sedište vozača (1), tako što ćete prvo ruč-
no postaviti 2 zavrtnja M8x16 (1a) i navrtke M8 (1b).
2. Zategnite 2 zavrtnja (1a) pomoću viljuškastog klju-
ča (vel 13 i vel. 10).
3. Sada spojite kabl kontaktnog prekidača sedišta
(1c) (sl. 4).
4. Pomeranje sedišta podesite željeni položaj sedi-
šta. Vodite računa da možete sigurno dosegnuti
poluge za rukovanje i pedalu.
9.2 Montaža stuba upravljača (sl. 5)
1. Umetnite stub upravljača (15) u nosač upravljača
(15d).
2. Pri tome vodite računa da se izbušeni otvori nala-
ze tačno jedan iznad drugog.
3. Ubacite zavrtanj (15b) kroz otvor i učvrstite ga po-
moću navrtke (15c) i viljuškastog ključa vel. 13.
4. Gurnite pokrivač šipke upravljača (15) preko šipke
upravljača (15a).
9.3 Montaža upravljača (sl. 6)
1. Gurnite plastičnu podlošku (16e), gumeni prsten
(16f), a zatim drugu plastičnu podlošku (16e) na
šipku upravljača (15a).
2. Zatim postavite prihvat upravljača (16d) na šipku
upravljača.
3. Postavite upravljač (16) na prihvat upravljača (16d).
4. Sada postavite metalnu podlošku (16c) u upravljač
(16) i učvrstite upravljač pomoću navrtke (16b) i vi-
ljuškastog ključa vel. 13.
5. Postavite poklopac upravljača (16a) u sredinu
upravljača (16) tako da se uglavi na mesto.
9.4 Kačenje korpe za prikupljanje (sl. 7)
1. Držite korpu za prikupljanje (2) sa obe ruke za ruč-
ke korpe za prikupljanje.
2. Postavite korpu za prikupljanje (2) simetrično na
vođicu. Pri tome poravnajte korpu za prikupljanje
(2) sa benzinskom kosilicom sa sedištem.
3. Blago nagnite korpu za prikupljanje (2) prema na-
pred, tako da se prednji deo korpe za prikupljanje
(2) uglavi na mesto.
4. Sada ponovo zakrenite korpu za prikupljanje (2)
nadole.
5. Proverite pravilno naleganje korpe za prikupljanje
(2).
170 | RS
9.5 Košenje sa kanalom za izbacivanje ili bočnim
izbacivanjem
Zavisno od željenog načina korišćenja za rad, možete
birati između košenja sa kanalom za izbacivanje (20) ili
košenja sa bočnim izbacivanjem (23).
9.5.1 Kanal za izbacivanje (sl. 8 + 9)
Kanal za izbacivanje (20 + 20b) je u stanju prilikom is-
poruke unapred montiran.
Proverite da li na njemu postoje oštećenja i da li čvrsto
naleže. Proverite sa li su kuka za učvršćivanje (20a +
20e) i jezičak za učvršćivanje (20d) pravilno zakačeni.
U slučaju oštećenja prepustite zamenu stručnjaku.
9.5.2 Bočno izbacivanje (sl. 1 + 8 + 9 + 10)
1. Uglavite polugu za podešavanje visine rezanja (4)
na nivo rezanja 1.
2. Za korišćenje bočnog izbacivanja (23) uklonite ka-
nal za izbacivanje (20 + 20b):
• U tu svrhu prvo izvucite jezičak za učvršćivanje
(20d) na gornjem kanalu za izbacivanje (20) i
gurnite ga nagore.
• Sada zakačite obe kuke za pričvršćivanje (20a
+ 20e) na donji kanal za izbacivanje (20b) i po-
dignite klapnu (20c) nagore. Nakon toga možete
ukloniti donji kanal za izbacivanje (20b).
3. Zatim postavite deo za bočno izbacivanje (23). U
tu svrhu ponovo podignite klapnu (20c).
4. Proverite da li deo za bočno izbacivanje (23) čvr-
sto naleže. Deo za bočno izbacivanje (23) nikada
ne bi trebalo usmeravati u pravcu ljudi, objekata ili
saobraćajnica.
10. Pre stavljanja u pogon
m UPOZORENJE!
Opasnost po zdravlje!
Udisanje isparenja benzina/ulja za podmazivanje i iz-
duvnih gasova može dovesti do ozbiljnog narušavanja
zdravlja, a u ekstremnom slučaju i do smrti.
- Nemojte udisati isparenja benzina/ulja za podmazi-
vanje i izduvne gasove.
- Proizvod koristite samo na otvorenom.
Pre svakog stavljanja u pogon proverite uređaj na:
• Nepropusnost sistema za gorivo,
• besprekorno stanje i celovitost zaštitnih naprava i
reznog mehanizma,
• učvršćenost svih vijčanih spojeva,
• Pokretljivost svih pokretnih delova.
