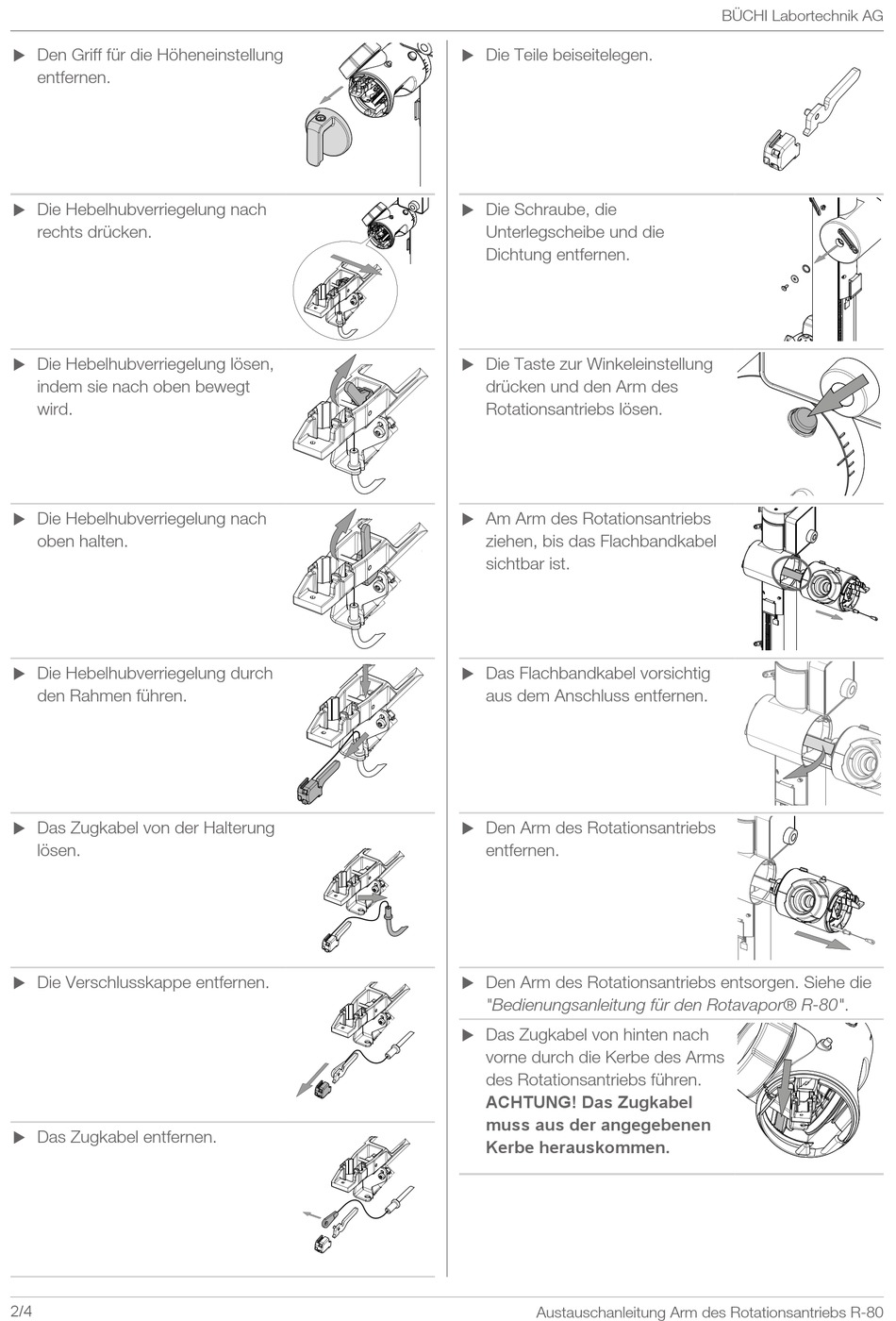

Buchi R-80 Austauschanleitung Seite 2

u Den Griff für die Höheneinstellung
entfernen.
u Die Hebelhubverriegelung nach
rechts drücken.
Die Hebelhubverriegelung lösen,
u
indem sie nach oben bewegt
wird.
Die Hebelhubverriegelung nach
u
oben halten.
Die Hebelhubverriegelung durch
u
den Rahmen führen.
u Das Zugkabel von der Halterung
lösen.
u Die Verschlusskappe entfernen.
u Das Zugkabel entfernen.
2/4
u Die Teile beiseitelegen.
u Die Schraube, die
Unterlegscheibe und die
Dichtung entfernen.
Die Taste zur Winkeleinstellung
u
drücken und den Arm des
Rotationsantriebs lösen.
Am Arm des Rotationsantriebs
u
ziehen, bis das Flachbandkabel
sichtbar ist.
Das Flachbandkabel vorsichtig
u
aus dem Anschluss entfernen.
u Den Arm des Rotationsantriebs
entfernen.
u Den Arm des Rotationsantriebs entsorgen. Siehe die
"Bedienungsanleitung für den Rotavapor® R-80".
u Das Zugkabel von hinten nach
vorne durch die Kerbe des Arms
des Rotationsantriebs führen.
ACHTUNG! Das Zugkabel
muss aus der angegebenen
Kerbe herauskommen.
Austauschanleitung Arm des Rotationsantriebs R-80
BÜCHI Labortechnik AG
