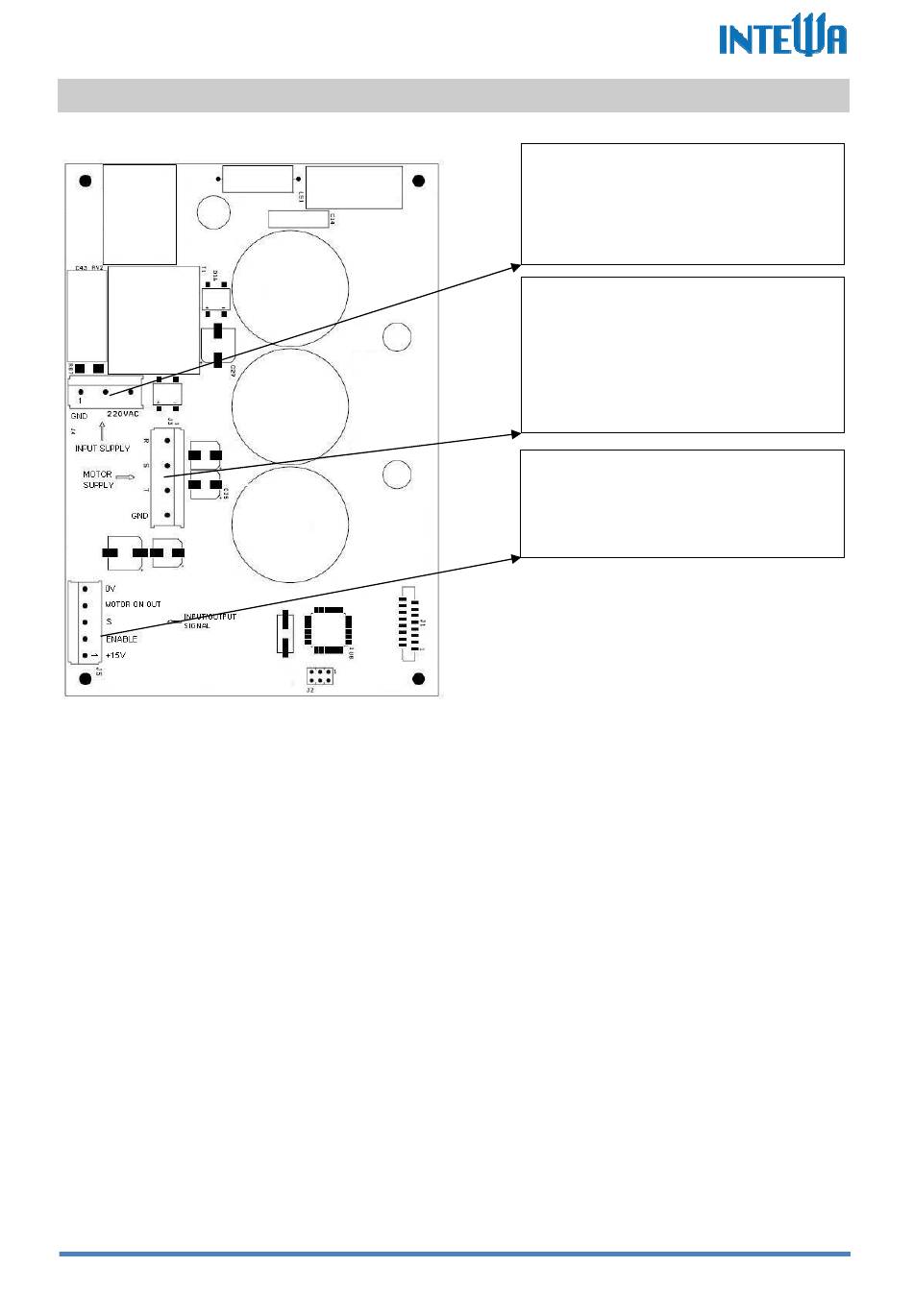

5.1.2 Kabelanschlüsse in der Pumpensteuerung
Im Falle eines schadhaften Kabels oder defekten Drucksensors ist es erforderlich das Gehäuse der
Pumpenregelung zu öffnen. Hierzu ist der Netzstecker zu ziehen und mindestens 2 Minuten zu warten, bis
alle LEDs erloschen sind (interne Kondensatoren entladen sich). Erst dann darf das Gehäuse geöffnet
werden. Hierzu muss die gesamte Pumpensteuerung von den Haltewinkeln abgeschraubt werden und die
rückwärtigen Schrauben des Kühlkörpers gelöst werden.
RMF‐SC SC Anleitung Vers. 2.0a
Stromversorgung
230 V / 50 ‐60Hz
1. GND (grün/gelb)
2. (blau)
3. (braun)
Pumpenanschluss
3 ~230V÷400 V
R
(schwarz)
S
(braun)
T
(grau)
GND (grün/gelb)
Drucksensor (4‐20 mA )
S Druckschalterkabel (weiß)
+15 V Druckschalterkabel (braun)
15
