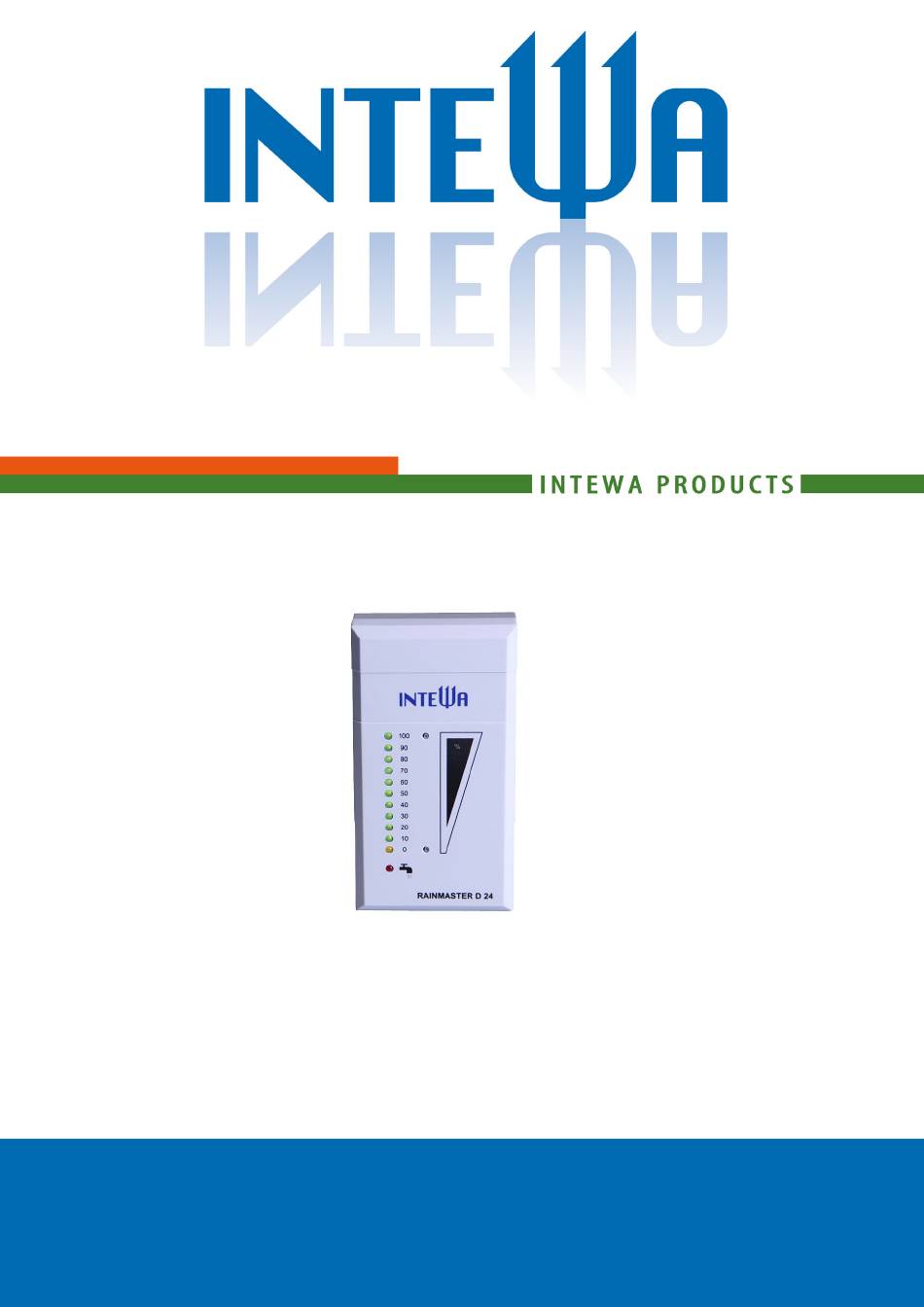

- Seite 1 RAINMASTER D 24 Montage- und Bedienungsanleitung WASSER IST UNSER ELEMENT www.intewa.de...
-
Seite 2: Inhaltsverzeichnis
Elektrische Anschlüsse Sensorik ............................5 Einstellung DIP-Schalter ................................. 5 Installation des RAINMASTER D 24 ............................... 6 Montage der Sensorik im Regenwasserspeicher ......................6 Montage des Anzeigengerätes ............................6 ... -
Seite 3: Einleitung Und Anwendungsbereich
Wasserzulauf Rückstauebene © INTEWA GmbH Systemübersicht: Regenwasserspeicher mit RAINMASTER D 24 und Trinkwassernachspeisung 1.1 Funktionsweise RAINMASTER D 24 zeigt den Wasserstand der Zisterne durch Leuchtdioden an (in Prozent des maximalen Wasserstandes). Die Messung des Wasserpegels erfolgt berührungslos mit Hilfe eines zweiadrigen Sensorkabels. -
Seite 4: Sicherheitshinweise
Einhaltung der Sicherheits- und Einbaubestimmungen ist der Betreiber verantwortlich. Installationen am Trinkwasserleitungsnetz dürfen nur durch einen zugelassenen Installationsbetrieb ausgeführt werden. 3. Lieferumfang [1] Anzeigegerät RAINMASTER D 24 [2] Sensordose mit gekapselter Sensorelektronik [3] Sensorkabel (zweiadrig, Länge 3m) [4] Stecker-Schaltnetzteil 24 VDC/ 0,75 A [5] Steuerleitung (dreiadrig, Länge 20 m) -
Seite 5: Technische Daten
4. Technische Daten Anzeigengerät: Abmessung Steuergehäuse (H×B×T): 125 x 67 x 35 mm Netzanschluss (Stecker-Schaltnetzteil): 110-230 V AC /50-60Hz; 0.75 A Betriebsspannung: 24 V DC Ventilleistungsausgang: 24 V DC / max. 15 W 20 m, ∅ 6 mm (3 x 0,5 mm²), verlängerbar bis auf 80 m Steuerleitung: Sensoreinheit: Abmessung Sensorgehäuse (∅... -
Seite 6: Elektrische Anschlüsse Sensorik
5.2 Elektrische Anschlüsse Sensorik Steuerleitung: Steuerleitung braun ( +15 V DC) Steuerleitung schwarz (+ Signal) Steuerleitung grau (GND) Sensorkabel: blau: Sensorkabel blau schwarz: Sensorkabel schwarze (GND) 5.3 Einstellung DIP-Schalter Der Verkalkungsschutz und die Zeitbegrenzung des Ventilausgangs kann am DIP Schalter auf der Platine deaktiviert werden. -
Seite 7: Installation Des Rainmaster D 24
6. Installation des RAINMASTER D 24 6.1 Montage der Sensorik im Regenwasserspeicher Abstand des 0%-Niveau vom Sensorkabelende Anzeigebereich 0-100% min. 20 cm Sicherheitsabstand vom max. Wasserstand Sicherheitsabstand der Ansaugung zum 0%-Niveau von min. 10 cm Abstand Gewicht vom Boden (ca. 5-10 cm) Einbauposition des Sensorgehäuses im Domschacht oder im oberen Tankbereich der Zisterne... -
Seite 8: Kalibrierung
Die Verlegung der Steuerleitung vom Steuergerät zum Regenwasserspeicher erfolgt in einem Schutzrohr. Sollte eine Kabelverlängerung notwendig sein, so muss diese Verbindung wasserdicht sein. Die Gesamtlänge der Steuerleitung darf 80 m nicht überschreiten. Das dreiadrige Steuerkabel wird am Anzeigengerät an die Klemmen S3 (braun), S2 (schwarz) S1(grau) angeschlossen (s. -
Seite 9: Betriebsanzeigen
8. Betriebsanzeigen Trinkwassernachspeisung Bei Nullniveau wird die Trinkwassernachspeisung aktiviert, sichtbar über die leuchtende rote LED. Hinweis: Der Schalthub für die Nachspeisung ist mit ca. 2,5 % des Messbereichs vordefiniert, so dass der Trinkwasserzufluss bedarfsorientiert erfolgt. D.h. ist z.B. der Messbereich B = 2 m wird nach unterschreiten des 0% Wasserstandes ca. 5 cm Trinkwasser nachgespeist. -
Seite 10: Selbsthilfe Im Störungsfall
9. Selbsthilfe im Störungsfall Fehler Ursache Abhilfe 0 - 100% LED blinken a.) unvollständige oder a.) Verbindung und Polung auf Steuer- und alle gleichzeitig verpolte Verbindung zur Sensorseite überprüfen Sensorik b.) Sicherheitsabschaltung b.) RESET durch Ziehen des Netzsteckers für der Nachspeisung, da mindestens 5 s bis alle LED erloschen sind mehr als 2 h aktiviert c.) Sensorelektronik defekt... -
Seite 11: Wartung
Steuerleitung pro m RMD STK 12. Kontakt Für Kunden in Deutschland: Bei Fragen, Ersatzteilbestellungen, sowie in Servicefällen wenden Sie sich bitte mit Angabe der Gerätenummer und der Einkaufsrechnung direkt an die INTEWA GmbH INTEWA GmbH Jülicher Straße 336 52070 Aachen Tel.: 0049-241-96605-0 Fax: 0049-241-96605-10 Email: info@intewa.de... - Seite 12 © INTEWA GmbH Version: 2.2 Technische Änderungen vorbehalten.
