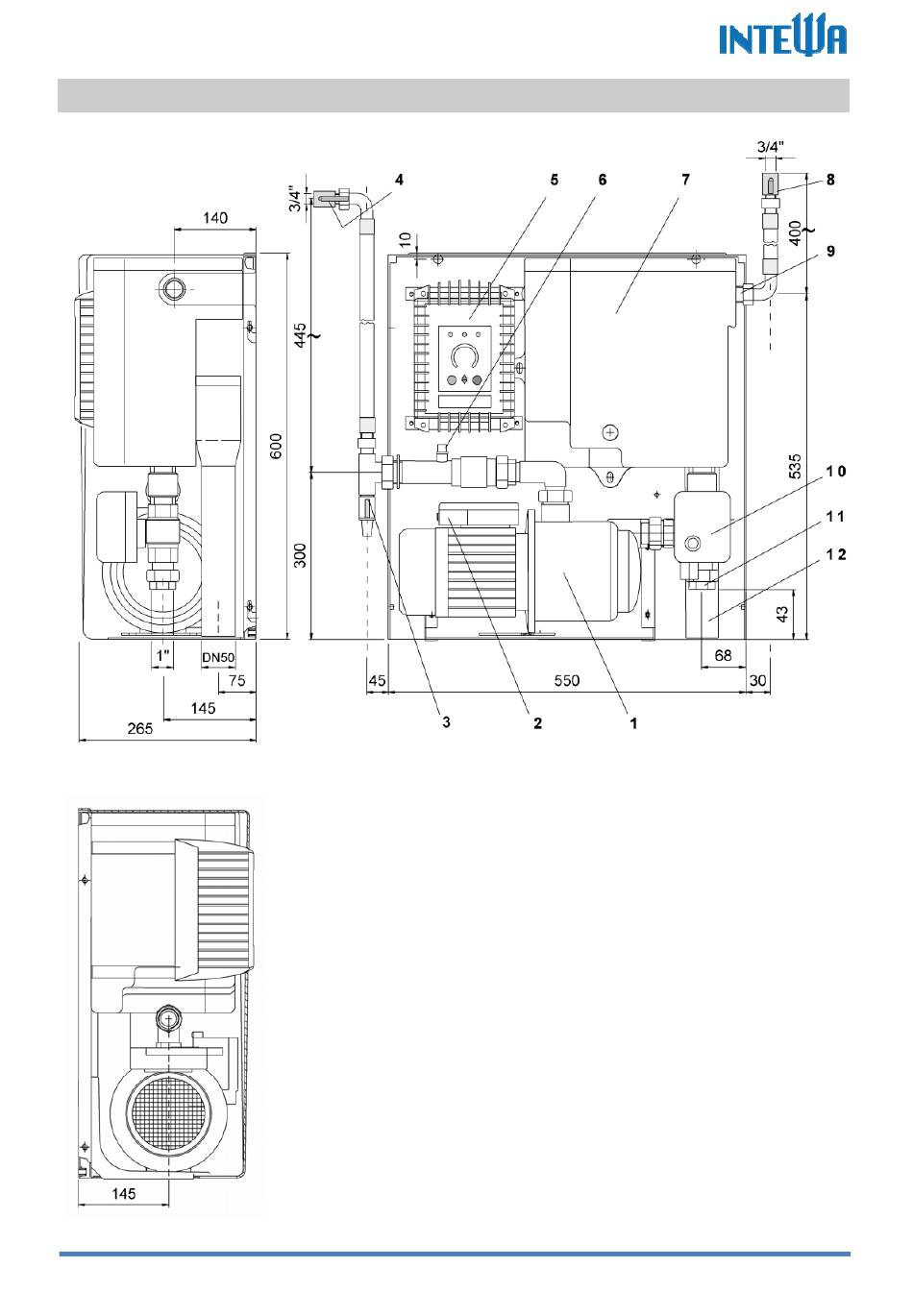

4.1 Geräteübersicht und Abmaße
Ansicht von rechts
Ansicht von links
RMF‐SC SC Anleitung Vers. 2.0a
Frontansicht
1. mehrstufige Kreiselpumpe RMF‐SC20 / 40
2. Pumpenklemmkasten mit Basissteuerung
3. Entlüftungshahn
4. Druckabsperrhahn (1" IG)
5. Pumpensteuerung
6. Drucksensor 4‐20 mA, ¼" AG
7. Nachspeisebehälter
8. Trinkwasser Absperrhahn (3/4" IG)
9. Trinkwassernachspeiseventil
10. 3/2‐Wege‐Kugelhahn mit Anzeige
11. Saugleitungsanschluss (1" IG)
12. Notüberlaufanschluss (DN50)
