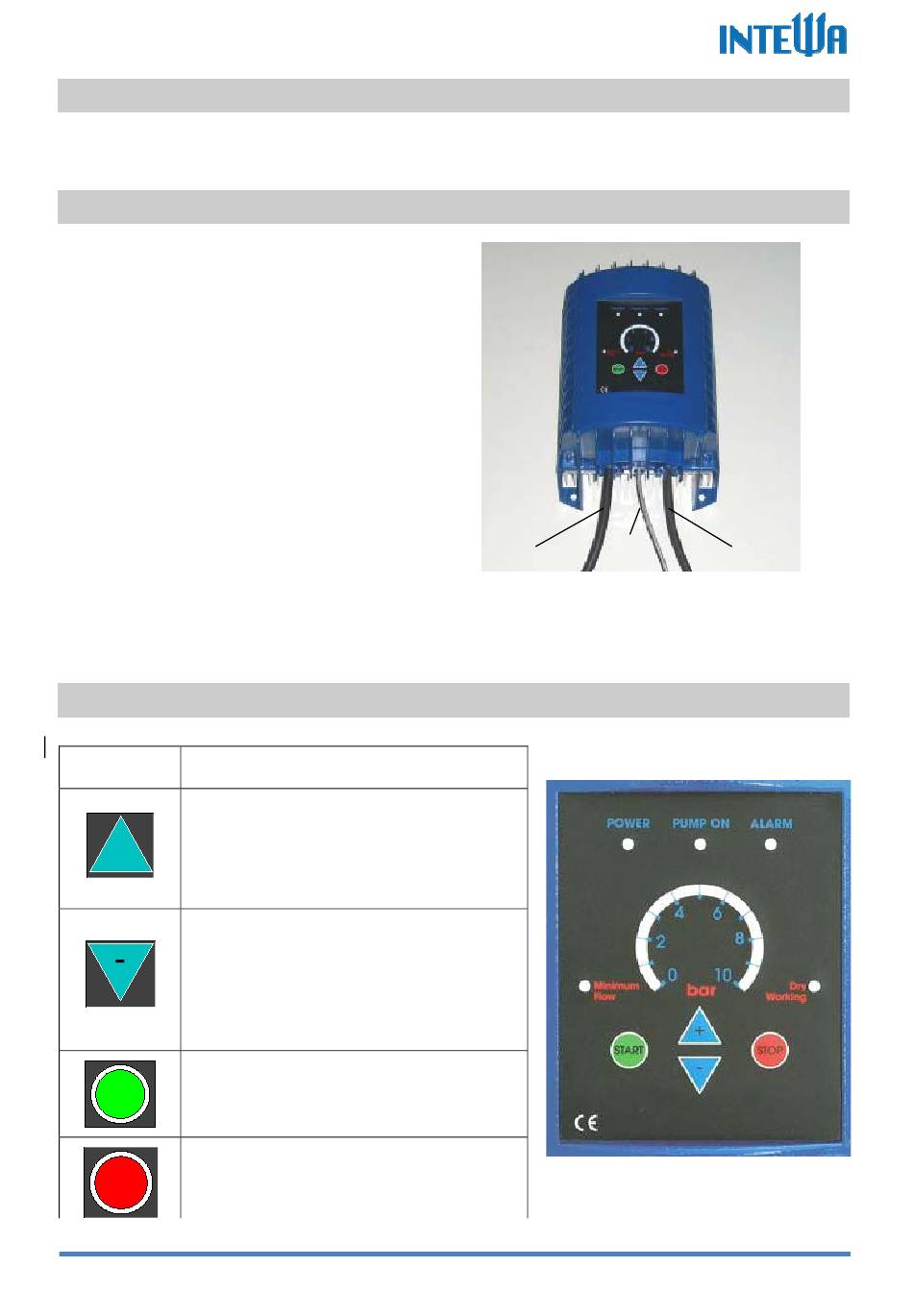

5.  Übersicht der Baugruppen

Der RMF‐SC  ist modular aufgebaut. Jede Baugruppe ist einzeln austauschbar.


5.1  Baugruppe Pumpensteuerung

Die Pumpensteuerung (s. Bild Kapitel 4.1) überwacht
den  Druck  im  Druckleitungssystem  und  hält  ihn
durch  seine  Drehzahlregelung  auf  konstantem
Niveau. Die Regelung reduziert den Stromverbrauch
insbesondere  bei  kleinen  Volumenströmen  und
erhöht die Lebensdauer der Pumpe.




5.1.1 Anzeigen‐ und Tastenbeschreibung

Taster
Beschreibung
‐ erhöht den Arbeitsdruck (Referenzdruck)
um 0,5 bar pro Tastendruck (im laufenden
+
Betrieb jederzeit möglich)

‐ erhöht im Einstellungsmodus die

Einstellparameter um einen Step
‐ verringert den Arbeitsdruck
(Referenzdruck) um 0,5 bar pro
Tastendruck (im laufenden Betrieb
jederzeit möglich)

‐ verringert im Einstellungsmodus den

Einstellparameter um einen Step
START
‐ startet die Pumpe bei Erst‐initialisierung
START
oder nach einem RESET

STOP
‐ sofortiger Stopp der Pumpe
STOP


RMF‐SC SC Anleitung Vers. 2.0a

1. Pumpenanschluss OUT, 3‐phasig
2. Drucksensor (4‐20mA Ausgang), ¼" AG
3. Netzanschluss 230 V AC/50Hz





12
