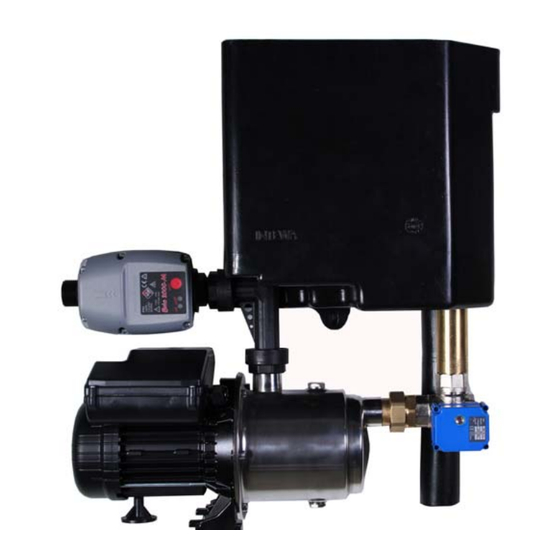

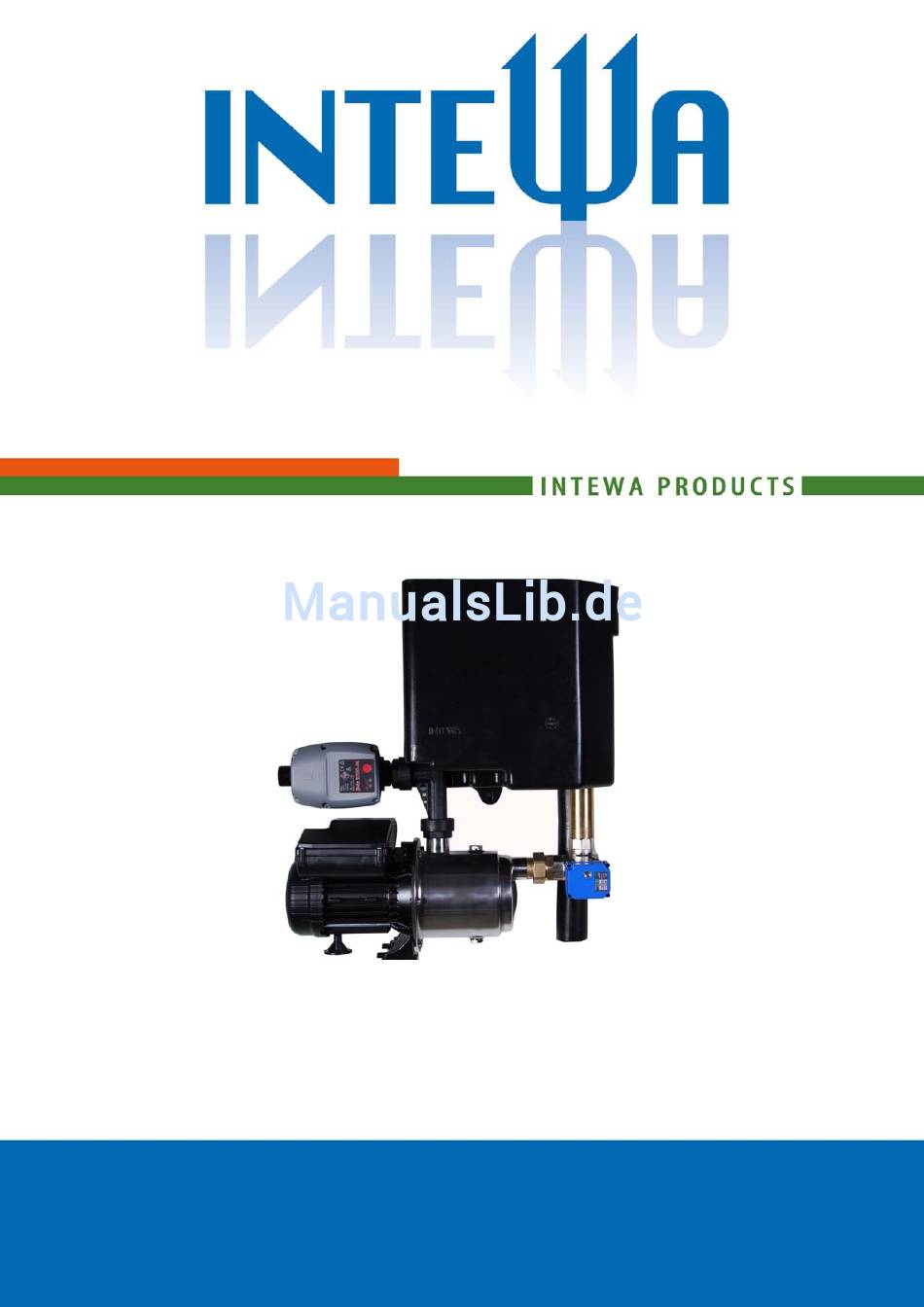

- Seite 1 RAINMASTER Favorit-A Montage- und Bedienungsanleitung WASSER IST UNSER ELEMENT www.intewa.de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung und Anwendungsbereich ......................2 Funktionsweise ..................................3 Sicherheitshinweise ............................4 Lieferumfang ..............................5 Technische Daten ............................6 Geräteübersicht und Abmaße ............................. 7 Dimensionierung der Ansaugung ............................8 ... -
Seite 3: Einleitung Und Anwendungsbereich
Einleitung und Anwendungsbereich Herzlichen Glückwunsch zum Kauf Ihres RAINMASTER Favorit-A (nachfolgend RM Favorit-A genannt). Der RM Favorit-A ist speziell für die Regenwasser- und Grauwassernutzung konzipiert, für den Einsatz in großen Einfamilienhäusern, Mehrfamilienhäusern, Gewerbe und Industrie. Die Einbauposition von Verbrauchern oberhalb des RM Favorit-A beträgt maximal 15 m. -
Seite 4: Funktionsweise
In beiden Modi erfolgt das Ein- und Ausschalten der Kreiselpumpe über den integrierten elektronischen Druckschalter, der auch die Strömungsüberwachung realisiert. Der Trockenlaufschutz ist hierdurch 100 % gewährleistet. Regenwasserzentrale RAINMASTER Favorit-A Trinkwasseranschluss mit Flexschlauch und Absperrhahn Druckanschlussset mit Entlüftungs- und Absperrhahn... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Stromführende Komponenten dürfen einem zugelassenen Elektroinstallateur installiert werden. Bei Fehlfunktionen von elektrischen Geräten, darf das Produkt erst dann wieder in Betrieb genommen werden, nachdem es durch einen zugelassenen Elektroinstallateur repariert wurde. Es besteht Stromschlaggefahr! Der für das Gerät verwendete Steckdosenstromkreis muss über einen Leitungsschutzschalter (in vielen Ländern 16 A) abgesichert sein. -
Seite 6: Lieferumfang
Lieferumfang Kreiselpumpe ASPRO 08, Schaltautomat, Montagematerial und Bedienungsanleitung Nachspeisebehälter und Umschaltventil Beipack A Beipack B Beipack C (Trinkwasseranschlussset) (Druckanschlussset) (Schwimmschalterset) -
Seite 7: Technische Daten
Technische Daten RM Favorit 20-A RM Favorit 40-A Maße (H x B x T): 595 x 550 x 265 mm 595 x 550 x 265 mm Gewicht: 32 kg 33 kg Netzspannung: 230 V AC / 50 Hz 230 V AC / 50 Hz Leistungsaufnahme: 0,8 kW 1,25 kW... -
Seite 8: Geräteübersicht Und Abmaße
4.1 Geräteübersicht und Abmaße mehrstufige Kreiselpumpe Pumpenklemmkasten mit Basissteuerung Entlüftungshahn Druckabsperrhahn (3/4“ IG) Pumpensteuerung Nachspeisebehälter Trinkwasser Absperrhahn (3/4“ IG) Trinkwassernachspeiseventil 3/2-Wege-Kugelhahn 10. Saugleitungsanschluss (1“ IG) 11. Notüberlaufanschluss (DN 50) -
Seite 9: Dimensionierung Der Ansaugung
4.2 Dimensionierung der Ansaugung In der Praxis ist die Pumpe aufgrund von Unterdruckverlusten (Rohrreibung, Ansaughöhe) nur in einem gewissen Bereich selbstansaugend. In diesem Betriebsbereich schafft es die Pumpe selbstständig die Saugleitung (z.B. bei der Erstinbetriebnahme) zu entlüften. Die Ansaugkennlinie zeigt die Abhängigkeit von Ansauglänge zu Ansaughöhe. -
Seite 10: Normen, Richtlinien, Prüfungen
4.3 Normen, Richtlinien, Prüfungen Der RM Favorit-A erfüllt die Norm für Regenwassernutzungsanlagen DIN 1989-4 „Bauteile zur Steuerung und Nachspeisung“. Das DVGW-Prüfzeichen bestätigt den notwendigen “Freien Zulauf“ gemäß DIN EN1717 zur sicheren Trennung vom Brauchwasser zum Trinkwasseranschluss, der im RM Favorit-A integriert ist. -
Seite 11: Übersicht Der Baugruppen
Übersicht der Baugruppen Der RM Favorit-A ist modular aufgebaut. Jede Baugruppe ist einzeln austauschbar 5.1 Baugruppe Pumpensteuerung Die Pumpensteuerung (s. Bild Kapitel 4.1) überwacht den Druck und Volumenstrom im Druckleitungs- system. Die Durchflussrichtung ist als Pfeil auf dem Gehäuse markiert. Die grüne LED (3) zeigt die Betriebsbereitschaft an. -
Seite 12: Baugruppe Basissteuerung
BR brn (7) BR bl BR PE BR schw (9) Verbindung Pumpensteuerung / Basissteuerung im Klemmkasten. 5.2 Baugruppe Basissteuerung Im Klemmkasten der Pumpe befindet sich die Basissteuerung [1], an die alle elektrischen Komponenten des RM Favorit-A angeschlossen sind, und der zum Starten des Motors erforderliche Motorkondensator [2]. - Seite 13 Platinen- Platinen- Pos. Anschlussbeschreibung Pos. Anschlussbeschreibung beschriftung beschriftung KH PE SS PE Schutzleiter Schwimmschalter BR PE Schutzleiter Pumpensteuerung PU PE Schutzleiter Pumpe Schutzleiter Netzanschluss NE PE LP PE Schutzleiter Ladepumpe (optional) N-Netzleitung blau NE bl NE br L1-Netzleitung braun Betriebswahlschalter braun S1 brn SS brn Schwimmschalter braun...
-
Seite 14: Baugruppe Kreiselpumpe
5.3 Baugruppe Kreiselpumpe Explosionsdarstellung Kreiselpumpe zu RM Favorit RM F 20 RM F 40 Nr. KIT RM F-SC 20 RM F-SC 40 KIT REF. REF.Nr. COMPONENT DESCRIPTION RM F 20-A RMF 40-A DESCRIPTION MECHANICAL O-RING ( PUMP BODY ~ ) 1 pcs. -
Seite 15: Baugruppe Nachspeiseeinrichtung
5.4 Baugruppe Nachspeiseeinrichtung Das Schwimmerventil hält den Wasserstand im Nachspeisebehälter immer konstant. Der maximale Wasserstand sollte beim Schließen des Schwimmer- ventils ca. 2 cm unterhalb der Notüberlaufkante (Behälterrückseite) sein. Der maximale Wasserstand kann durch Drehen des schwarzen Auftriebskörper variiert werden. Im Anschluss des Schwimmerventils befindet sich ein Schutzsieb. -
Seite 16: Installationshinweise
Installationshinweise 6.1 Wandmontage Der Deckenabstand und die seitlichen Mindest- abstände sind zwecks Montage und Wartung einzuhalten. Pumpe RM Favorit-A wird beiliegenden Wandwinkel an der Wand montiert. Die Pumpe wird über Dämmgulastscheiben auf der Pumpe befestigt. - Seite 17 Mit dem beiliegenden Montage-Sechskant wird die Ventileinheit mit dem Behälter verschraubt. Achtung: Dichtungsposition zwischen Behälteraußen- wand und Messinganschluss (s. Bild) Danach kann der Nachspeisebehälter mit der Pumpe verbunden werden und die Löcher für Behälter und Ventilwinkelhalterung angezeichnet werden. Nach dem Bohren der Löcher kann der Behälter und Ventilwinkel endgültig befestigt werden.
-
Seite 18: Anschluss An Die Trinkwasserleitung
6.2 Anschluss an die Trinkwasserleitung Der Anschluß an die Trinkwasserleitung erfolgt über den beiliegenden Flexschlauch mit Absperrhahn. Überwurfverschraubung wird Behälteranschluss verbunden. Hinweis: Der Flexschlauch darf nicht unter Spannung montiert werden. Alle beiliegenden Flexschläuche weisen Überwurfverschraubungen mit Flachdichtungen auf. Die Gummidichtungen müssen vorhanden sein. Zusätzliches Dichtmaterial an der Überwurfmutter darf nicht verwendet werden! Die andere Seite des Flexschlauches mit dem in der... -
Seite 19: Installationen Auf Der Ansaugseite
Um stehende Wasser im Schutzrohr zu vermeiden, muss sie mit >1% Gefälle zum Tank verlegt werden. Generell sollten alle im Schutzrohr geführten Leitungen durch eine Mauerdurchführung z.B. INTEWA MD100 (Art:-Nr: 61 00 50) zum Haus hin abgedichtet sein. Durch diese werden die Ansaugleitung und das Schwimmschalterkabel durchgeführt und durch eine gepresste Gummiplatte abgedichtet. -
Seite 20: Ausführung Der Ansaugleitung
Als Ansaugleitung muss ein unterdruckfester Schlauch verwendet werden, der sich unter Vakuum nicht zusammen zieht, aber dennoch flexibel ist. Hiermit läßt sich im Speicher eine schwimmende Ansaugung realisieren. Der Intewa Ansaugschlauch SDS erfüllt diese Anforderung. Um potentielle Undichtigkeiten an Verbindungsstellen zu vermeiden, empfiehlt es sich, den Ansaugschlauch in einem Stück von der schwimmenden Ansaugung bis zum RM Favorit-A zu verlegen. -
Seite 21: Sauganschluss
6.3.3 Sauganschluss Nachdem die Ansaugleitung ins Haus geführt wurde, wird diese spannungsfrei am Rainmaster Favorit angeschlossen. Überwurfverschraubung handfest Ansauganschluss zu verschrauben. Die Ansaugleitung darf keine Spannung auf das Gerät ausüben. Daher ist die Ansaugleitung über separate Rohrschellen an der Wand zu befestigen. 6.3.4 Installation der schwimmenden Ansaugung Wir empfehlen die Ansaugung in der Zisterne als schwimmende Ansaugung auszuführen. -
Seite 22: Montage Des Druckanschlusssets
6.4 Montage des Druckanschlusssets Das Druckanschlussset (s. Lieferumfang) stellt die Verbindung zwischen Pumpe und Druckleitungssystem her. Die beiliegende Druckanschlusseinheit wird mit der flachdichtenden Überwurfverschraubung Pumpensteuerung geschraubt. Der Druckabsperrhahn wird mit dem Drucksystem verbunden. Der Flexschlauch verbindet Druckabsperrhahn und das T-Stück mit dem Entlüftungshahn. 6.5 Anschluss des Notüberlaufs Der RM Favorit-A wird über einen Notüberlaufanschluss DN 50... - Seite 23 Hinweis: Beim Anschluss an das Entwässerungssystem muss die Lage der Rückstauebene beachtet werden, um einen Rückstau von Kanalwasser in den offenen Trichteranschluss (Ausführung gemäß DIN EN 1717) am RM Favorit-A zu verhindern. Die Lage der Rückstauebene entscheidet über die Art der Entwässerungseinrichtung.
-
Seite 24: Installation Und Einstellung Des Schwimmschalters
6.6 Installation und Einstellung des Schwimmschalters 1. Schwimmschalterkabel 2. Mauerdurchführung 3. Schutzrohr (Gefälle > 1%) 4. schwimmende Ansaugung 5. Kontergewicht 6. Schwimmschalter Das Schwimmschalterkabel wird bei unterirdischen Speichern durch das Schutzrohr zum RM Favorit-A geführt. Hierzu muss es von der Basissteuerung abgeklemmt werden. Dann wird die Kabelverschraubung auf das Kabel geschoben. -
Seite 25: Inbetriebnahme Und Betrieb
Inbetriebnahme und Betrieb 7.1 Inbetriebnahme des Trinkwasserbetriebs 1. Wartungsmodus wählen = Schalterstellung II 2. Absperrhahn zur Trinkwasserleitung öffnen, damit sich der Nachspeisebehälter mit Wasser füllt. Hinweis: Bei der Inbetriebnahme des Trinkwasserbetriebs befüllt sich die Pumpe automatisch über den Nachspeisebehälter mit Wasser. Ein manuelles Befüllen der Pumpe ist nicht erforderlich! 3. -
Seite 26: Inbetriebnahme Des Regenwasserbetriebs
6. Druckabsperrhahn öffnen und Leitung bis zu den Verbrauchern entlüften (z.B. mehrmals Toilettenspülung drücken und Gartenhahn öffnen) 7. Verbraucher schließen. Pumpe wird über die Pumpensteuerung automatisch abgeschaltet, wenn der max. Systemdruck erreicht ist. 7.2 Inbetriebnahme des Regenwasserbetriebs Hinweis: Konnte die Inbetriebnahme des Trinkwasserbetriebs nicht als erster Schritt erfolgen (wenn z.B. -
Seite 27: Betriebsarten Und Anzeige
3. Entlüftungshahn öffnen. Wassereimer unter Entlüftungshahn halten und Pumpe durch Einstecken des Netzsteckers starten. er 3/2-Wege- Kugelhahn fährt in Regenwasserstellung). Solange Entlüftungshahn geöffnet lassen, blasenfreies Wasser Regenwasserspeicher gefördert wird und somit alle Luft aus der Saugleitung entfernt ist. 4. Entlüftungshahn schließen. 5. -
Seite 28: Automatikmodus (Schalterstellung I )
7.3.1 Automatikmodus (Schalterstellung I ) Die normale Betriebsart ist der Automatikmodus, der durch Schalterstellung I gewählt wird. diesem Modus wird automatisch von Regenwasser auf Trinkwasser umgeschaltet, wenn der Schwimmschalter eine leere Zisterne erkennt. Entsprechend den zwei Schaltzuständen des Schwimmschalters können zwei Betriebszustände eingenommen werden, die am Sichtfenster des 3/2-wege-Kugelhahns abzulesen sind (s. -
Seite 29: Selbsthilfe Im Störungsfall
Selbsthilfe im Störungsfall Symptom Ursache Abhilfe Pumpe schaltet sich aus und a.) Luft in Ansaugleitung, da a.) Schwimmschalterfunktion und rote LED leuchtet Schwimmschalter bei leerer Position überprüfen (s. Zisterne nicht auf Trink- Kapitel 6.6), danach wasserbetrieb geschaltet hat Wiederinbetriebnahme (s. Kapitel 7) b.) Luft in der Ansaugleitung, da b.) Verbindungsstellen und... -
Seite 30: Wartung
Wartung Der RM Favorit-A arbeitet wartungsfrei. Halbjährlich ist der Ansaugfilter im Regenwasserspeicher zu reinigen. 10 Ersatzteile Zeichennr. Artikelbeschreibung Bestellbezeichnung (s. Seite 6) Mehrstufige Kreiselpumpe RMF 20 RMF-P20 Mehrstufige Kreiselpumpe RMF 40 RMF-P40 Basissteuerung RMF-BPL Pumpensteuerung BRIO RMF-PST BRIO Nachspeisebehälter RMF-B Schwimmerventil für Nachspeisebehälter RMF-NSP 3/2-Wege-Kugelhahn... -
Seite 31: Gewährleistung
12 Gewährleistung Für dieses Gerät übernimmt die INTEWA GmbH eine Gewährleistung von 24 Monaten, gerechnet ab Kaufdatum. Zum Nachweis dieses Datums bewahren Sie bitte den Kaufbeleg auf. Innerhalb der Gewährleistungszeit leistet die INTEWA GmbH nach eigener Wahl Gewährleistung durch Werksreparatur oder Ersatzlieferung. - Seite 32 © INTEWA GmbH Version: 1.0 b Technische Änderungen vorbehalten.
