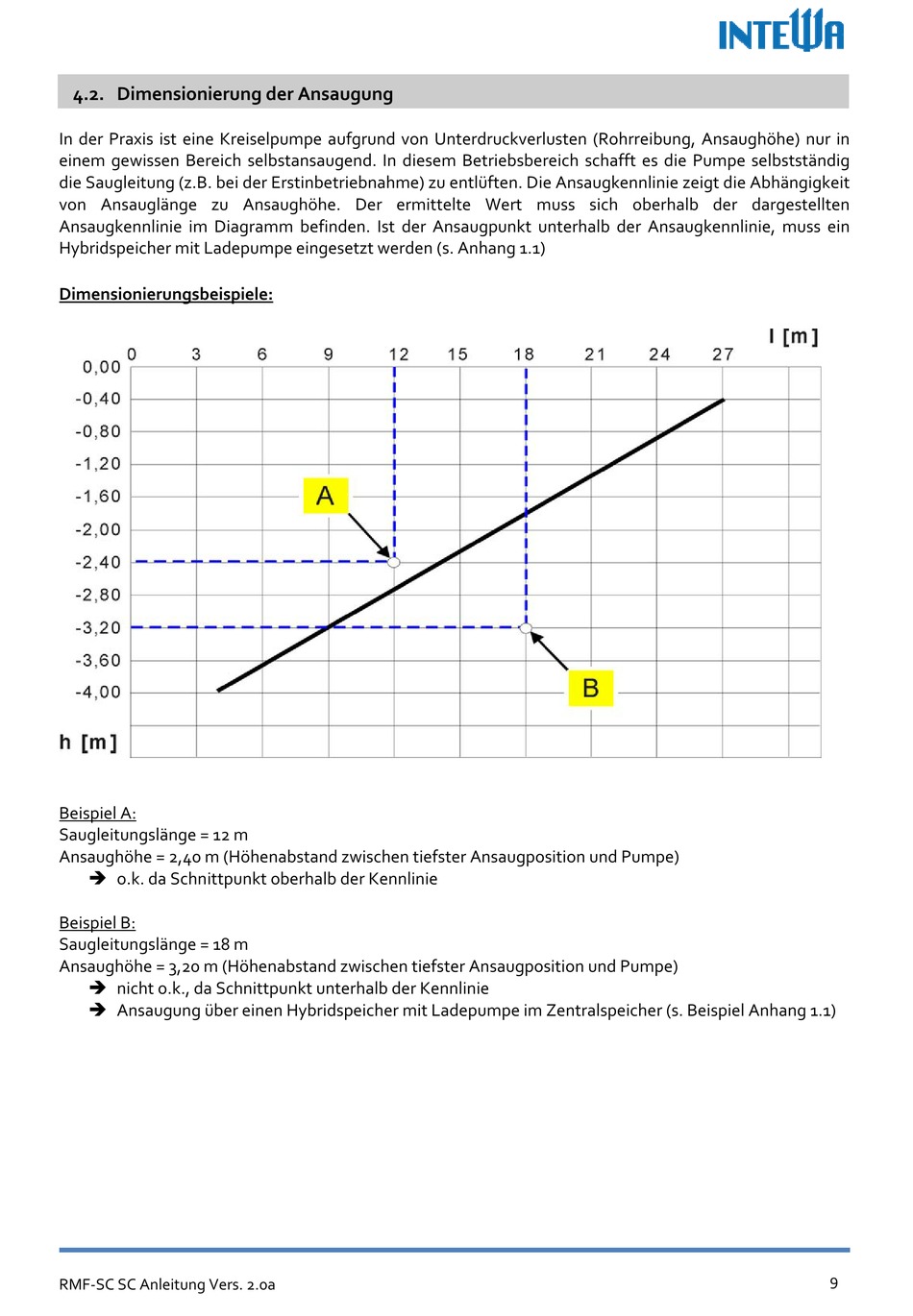

4.2. Dimensionierung der Ansaugung
In der Praxis ist eine Kreiselpumpe aufgrund von Unterdruckverlusten (Rohrreibung, Ansaughöhe) nur in
einem gewissen Bereich selbstansaugend. In diesem Betriebsbereich schafft es die Pumpe selbstständig
die Saugleitung (z.B. bei der Erstinbetriebnahme) zu entlüften. Die Ansaugkennlinie zeigt die Abhängigkeit
von Ansauglänge zu Ansaughöhe. Der ermittelte Wert muss sich oberhalb der dargestellten
Ansaugkennlinie im Diagramm befinden. Ist der Ansaugpunkt unterhalb der Ansaugkennlinie, muss ein
Hybridspeicher mit Ladepumpe eingesetzt werden (s. Anhang 1.1)
Dimensionierungsbeispiele:
Beispiel A:
Saugleitungslänge = 12 m
Ansaughöhe = 2,40 m (Höhenabstand zwischen tiefster Ansaugposition und Pumpe)
 o.k. da Schnittpunkt oberhalb der Kennlinie
Beispiel B:
Saugleitungslänge = 18 m
Ansaughöhe = 3,20 m (Höhenabstand zwischen tiefster Ansaugposition und Pumpe)
 nicht o.k., da Schnittpunkt unterhalb der Kennlinie
 Ansaugung über einen Hybridspeicher mit Ladepumpe im Zentralspeicher (s. Beispiel Anhang 1.1)
