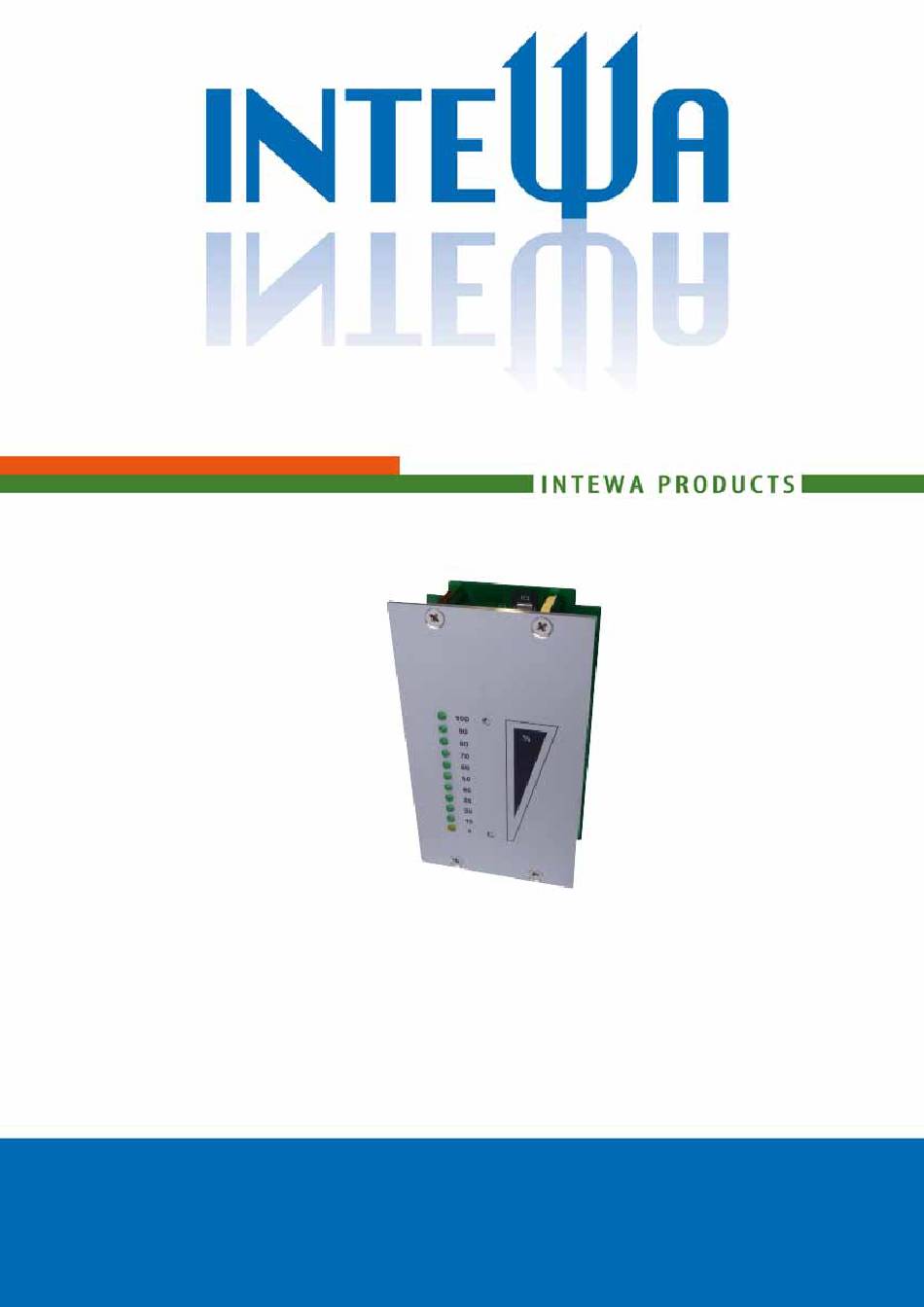

- Seite 1 RAINMASTER Eco-FS Montage- und Bedienungsanleitung WASSER IST UNSER ELEMENT www.intewa.de...
- Seite 2 Inhaltsverzeichnis 1. Einleitung und Anwendungsbereich ......................... 2 1.1 Funktionsweise ................................. 2 2. Sicherheitshinweise ................................. 3 3. Lieferumfang ..................................3 4. Technische Daten ................................4 5. Elektrische Anschlüsse und Installation ........................4 5.1 Einbau des Displays im Rainmaster Eco ........................4 5.2 ...
- Seite 3 Systemübersicht: RAINMASTER Eco mit Füllstandanzeige RAINMASTER Eco-FS 1.1 Funktionsweise Der RAINMASTER Eco-FS zeigt den Wasserstand der Zisterne durch Leuchtdioden an (in Prozent des maximalen Wasserstandes). Die Messung des Wasserpegels erfolgt berührungslos mithilfe eines zweiadrigen Sensorkabels. Das kapazitive Messverfahren ermöglicht die berührungslose Erfassung des...
- Seite 4 2. Sicherheitshinweise Vor der Installation des Gerätes ist diese Montage- und Bedienungsanleitung sorgfältig zu lesen. Die dort angegebenen Hinweise sind genau zu beachten, da sonst jeglicher Gewährleistungsanspruch erlischt. Für die Einhaltung der Sicherheits- und Einbaubestimmungen ist der Betreiber verantwortlich. Installationen am Trinkwasserleitungsnetz dürfen nur durch einen zugelassenen Installationsbetrieb ausgeführt werden.
- Seite 5 4. Technische Daten Display: Abmessung Frontplatte mit Platine (HBT): 110 x 62 x 30 mm Betriebsspannung: 24 V DC (Verbindung über Flachbandkabel zum RM Eco) 20 m, 6 mm, 3 x 0,5 mm², bis 80 m verlängerbar Steuerleitung: Sensoreinheit: Abmessung Sensordose (...
- Seite 6 5.2 Elektrische Anschlüsse im RAINMASTER Eco Elektrische Verbindung von Displayplatine und Basisplatine Flachbandkabelverbindung zwischen Füllstandanzeige RM ECO-FS und Basisplatine RM Eco. Anschluss der Steuerleitung an die Basisplatine RM Eco Sensor 3: Steuerleitung : braun (+ 15 V DC) Sensor 2: Steuerleitung: schwarz (+ Signal)
- Seite 7 5.3 Elektrische Anschlüsse an der Sensorik Sensorkabel: blau: Sensorkabel blau schwarz: Sensorkabel schwarze (GND) Steuerleitung: Steuerleitung braun ( +15 V DC) Steuerleitung schwarz (+ Signal) Steuerleitung grau (GND) Die Verlegung der Steuerleitung vom RAINMASTER Eco zum Regenwasserspeicher erfolgt in einem Schutzrohr. Sollte eine Kabelverlängerung notwendig sein, so muss diese Verbindung wasserdicht sein.
- Seite 8 5.4 Montage der Sensorik im Regenwasserspeicher Abstand Gewicht vom Boden (ca. 5-10 cm) Abstand des 0%-Niveau vom Sensorkabelende Anzeigebereich 0-100% min. 20 cm Sicherheitsabstand vom max. Wasserstand D Sicherheitsabstand der Ansaugung zum 0%- Niveau von min. 10 cm Einbauposition des Sensorgehäuses im Domschacht oder im oberen Tankbereich der Zisterne festlegen.
- Seite 9 6. Kalibrierung Die Sensorkalibrierung erfolgt erst einmal mit Hilfe eines Wassereimers. Die Feinkalibrierung kann dann nachträglich erfolgen, wenn die Sensorik in der Regenwasserzisterne hängt und der Minimal- bzw. der Maximal-Wasserstand tatsächlich vorliegt. Wichtig: Zuerst den Nullpunkt kalibrieren erst dann den 100% Füllstand. Das Sensorkabel wird bis zur unteren 0% Markierung ins Wasser getaucht, wobei das Kabel auf seiner ganzen Länge gestreckt sein sollte.
- Seite 10 7. Betriebsanzeige Anzeige des Füllstands Bei steigendem Füllstand leuchten alle Leuchtdioden bis zum aktuellen Füllstand auf. Hinweis: Wird der max. Wasserstand um ca. 10 % überschritten, wird dies durch eine blinkende 100 %-LED angezeigt. (Behebung durch drücken 100% Kalibriertaste) 8. Selbsthilfe im Störungsfall Fehler Ursache Abhilfe...
- Seite 11 Steuerleitung pro m RMD-STK 11. Kontakt Für Kunden in Deutschland: Bei Fragen, Ersatzteilbestellungen, sowie in Servicefällen wenden Sie sich bitte mit Angabe der Gerätenummer und der Einkaufsrechnung direkt an die INTEWA GmbH INTEWA GmbH Jülicher Straße 336 52070 Aachen Tel.: 0049-241-96605-0 Fax: 0049-241-96605-10 Email: info@intewa.de...
- Seite 12 © INTEWA GmbH Version: 1.5 b Technische Änderungen vorbehalten.
