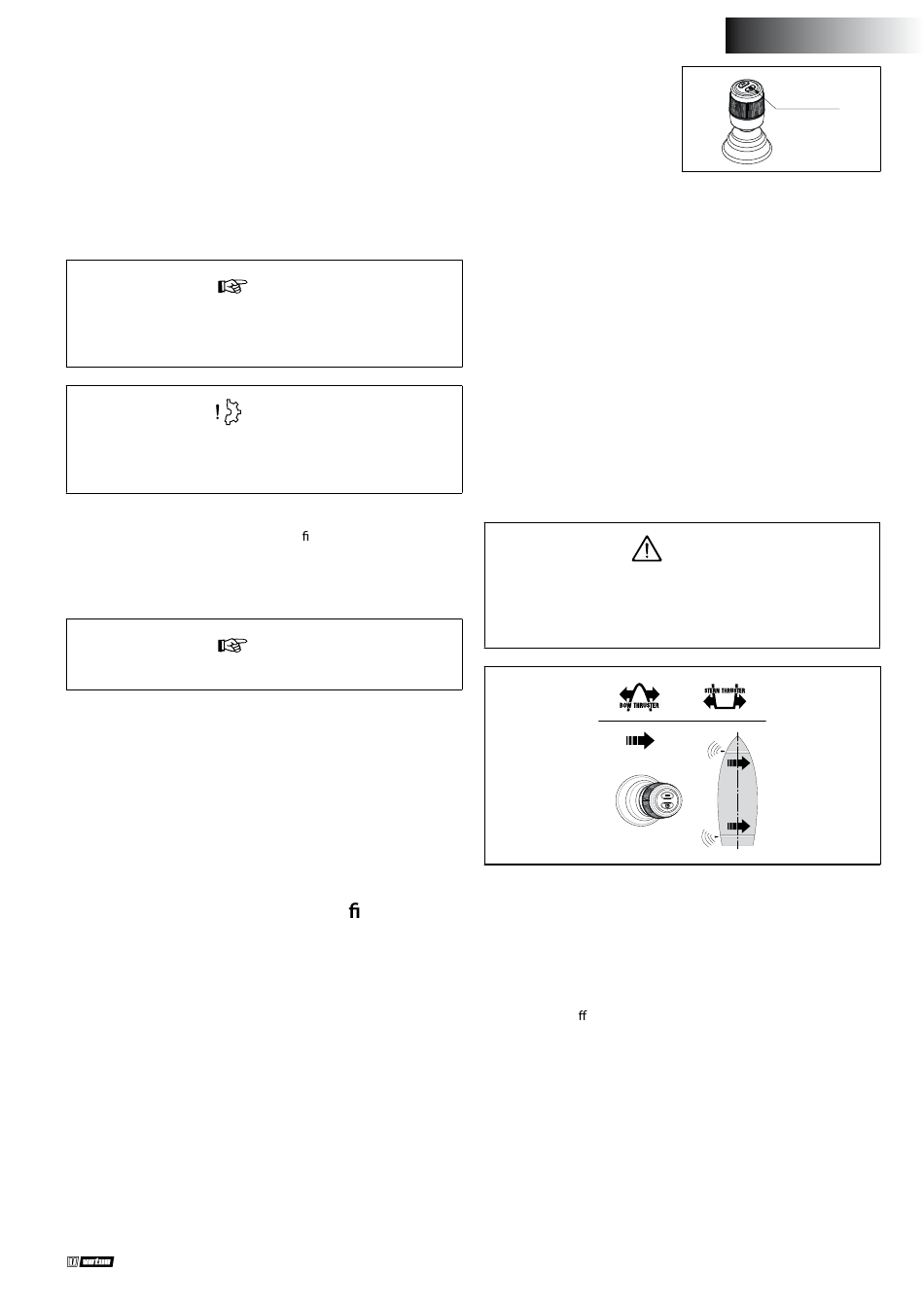

3 Installation
CANVXCJP interfacet kan blive installeret ude af syne på et ventileret
sted, der ikke er permanent tilgængeligt.
3.1 Tilslutning af CAN-bus kabler
For tilslutning af CANVXCJP se CAN-bus principdiagrammet på
side 61.
CAN-busforsyningen skal altid tilsluttes 12 Volt (≥10 V, ≤16 V).
Den maksimale CAN-linjelængde er 40 meter. Brug VETUS
CANrepeater (CANR) til at forlænge kabellængden.
Hvis en DC/DC-Konverter bruges til at forsyne CAN bus systemet,
skal du sikre dig at MINUS terminalerne (input og output) er/
eller kan jumpes. Kontakt din leveradør ved tvivl.
Se den relevante bov- eller hækpropel installationsvejledning for
detaljerede CAN-bus diagrammer og kon guration af en bov- eller
hækpropel.
3.2 Tilslutning af joysticket
Se installationsdiagrammet på side 61
Medfølgende ledningsnet er velegnet for tilslutning af et CANVXCJP
styringsinterface og et VETUS joystick. Hvis der anvendes et multi-
joystick system, skal der installeres en separat CANVXCJP styringsin-
terface for hvert joystick.
Tilslut det store stik på ledningsnettet til CANVXCJP og det lille stik til
VETUS joysticket.
4 Kontrol/testkørsel og kon guration
af styringspanelerne
4.1 Generelt
Kontroller, om systemet er tilsluttet korrekt. Tænd derefter CAN-bus
forsyningsspændingen og forsyningsspændingen for bov- og/eller
hækpropel.
4.2 Slå til styringsinterface.
Slå til batteriets hovedafbryder. Systemet er nu 'standby' .
Installation manual BOWPRO control interface CANVXCJP
B
emærk
f
orsiGtiG
B
emærk
• Tryk på 'ON/OFF' knappen
på joysticket.
Du vil høre et gentagende signal, di-di-di ( . . . ). Inden for 6 sekunder
skal der trykkes på 'ON/OFF' knappen for anden gang. Buzzeren be-
kræfter med et signal, dahdidah (- . -), at styringsinterface er klar til
anvendelse.
4.3 Skiftende styringsinterface
Følg instruktionerne som beskrives i afsnit 4.2 for at overføre styring i
et system med multipel styringsinterface.
4.4 Slå fra styringsinterface
Tryk og hold 'ON/OFF' knappen nede, indtil du kommer at høre sig-
nalet, di-di-di-dah-dah ( . . . - - ). Styringsinterfacet er slået fra.
• Slå fra batteriets hovedafbryder når du går fra borde.
4.5 Kontrol af drivkraftens retning
Bådens bevægelsesretning skal være den samme som joy-
stickets bevægelsesretning. Du skal kontrollere dette for
HVER CANXVCJP styringsinterface! Gør det omhyggeligt og
på et sikkert sted.
• Hvis bådens bevægelse er modsat den retning, som joysticket be-
væges, skal det korrigeres som vist i 4.7.
4.6 Gendanne fabriksindstillinger
Slå fra alle styringsinterface (se 4.4). Udfør følgende operationer på
styringsinterfacet, som skal gendannes:
1. Tryk på On/O knappen og hold den nede i 30 sekunder.
2. Efter 30 sekunder signalet, dah-di-di-di-dah lyde. ( - . . . - ). Slip nu
'ON/OFF' knappen.
3. Tryk én gang på 'ON/OFF' knappen. Signalet, dah ( - ) vil lyde. Fa-
briksindstillingerne for denne styringsinterface er gendannet.
DANSK
ON/OFF
a
DvarseL
+
021004.11
