Tamiya CW-01 Bedienungsanleitung Seite 13

Screw
Schraube
MB2
Vis
M A11
Flange nut
Kragenmutter
Ecrou flasque
MC5 Flanged tube
Kragenrohr
Tube flasque
4
Tapping screw
Schneidschraube
MA4
Vis taraudeuse
3mm9 •Y —
MA9
o
Washer
Beilagscheibe
Rondelle
TAMIYA'*CRAFTTOOLS
(+)SCREWDRIVER-L
100)
ITEM 74006
(+)SCREWDRIVER-M
/ X—M(4X 75)
ITEM 74007
ANGLED TWEEZERS
ITEM 74003
DESIGN KNIFE
-3+f-f
ITEM 74020
DECAL SCISSORS
ITEM 74031

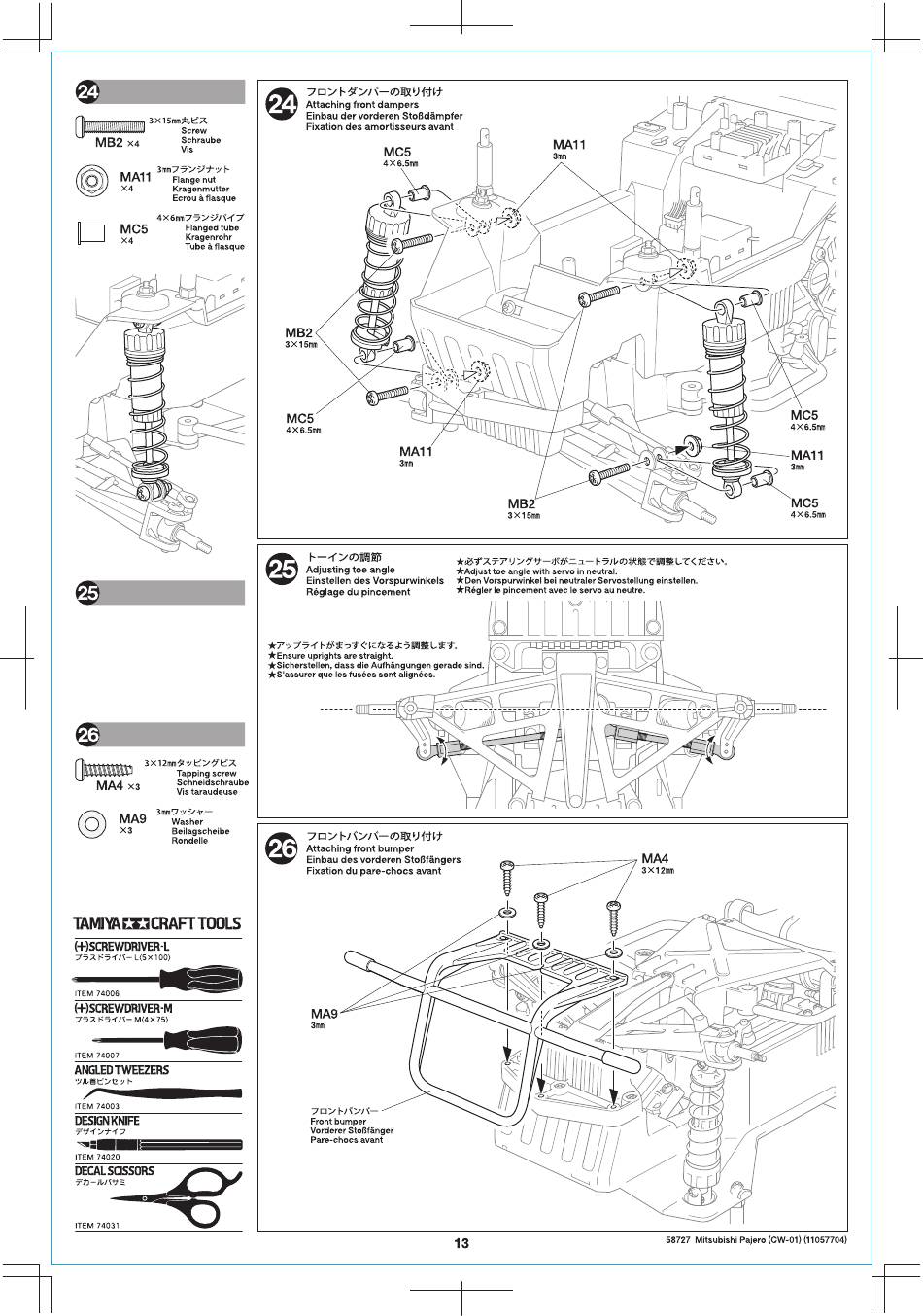

Attaching front dampers
Einbau der vorderen Stoßdämpfer
Fixation des amortisseurs avant
MC5
4 x 6.5m
69k¯
MB2
3X15mm
MC5
4 x 6.5m
MAII
Adjusting toe angle
Einstellen des Vorspurwinkels
Réglage du pincement
*Ensure uprights are straight.
*Sicherstellen, dass die Aufhängungen gerade Sind.
*S'assurer que Ies fusées sont alignées.
o
Attaching front bumper
Einbau des vorderen Stoßfängers
Fixation du pare-chocs avant
MA9
3mm
Front bumper
Vorderer Stoßfänger
Pare-chocs avant
MAII
3m
MB2
3 x 15mm
*Adjust toe angle with servo in neutral
*Den Vorspurwinkel bei neutraler Servostellung einstellen.
*Régler le pincement avec le servo au neutre.
O
13
4
MC5
4 x 6.5mm
MAI
3m
MC5
4 x 6.5m
O
o
3 x 12mm
u
