Funzionamento e impostazione

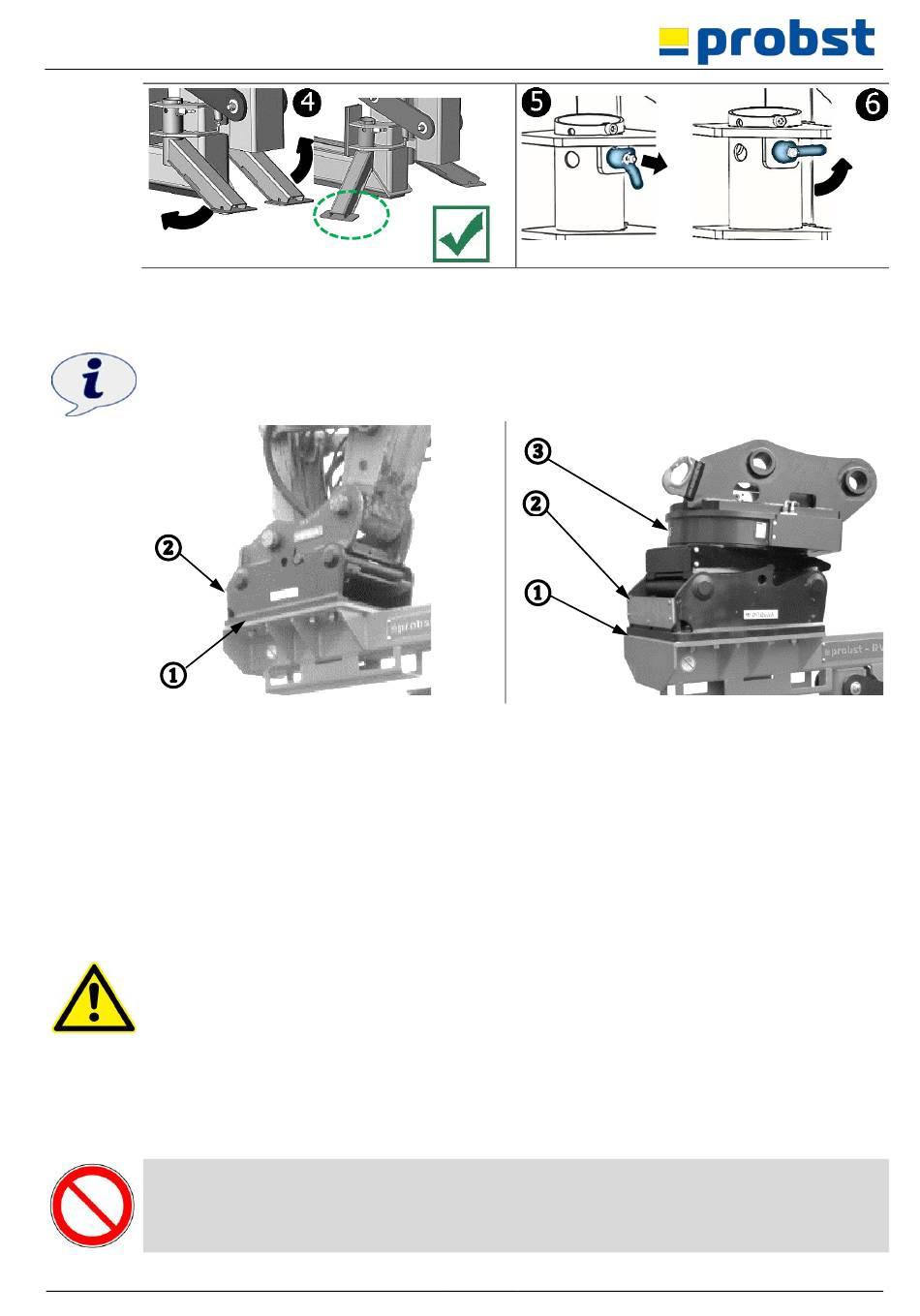

5.2 Fissaggio al dispositivo di supporto
La piastra flangiata ① sul dispositivo (RVD-4.5-ECO) consente il fissaggio di un sistema di cambio
rapido ② sul dispositivo portante (ad es. escavatore), nonché l'estensione di rotatori idraulici ③ (come
rotatori o rotatori inclinati).
②
5.3
•
Il dispositivo (RVD-4.5-ECO) viene fissato al dispositivo portante (ad esempio, l'escavatore)
mediante il sistema di sgancio rapido.
•
L'apparecchio scarico viene sollevato di circa 20 cm ed entrambe le gambe di supporto devono
essere ruotate verso l'interno (Fig. 2).
•
Per lo scarico (o il carico), ad esempio da un camion, il mandrino può essere inserito anche dalla
parte superiore del tubo (Fig. 1).
•
A questo punto, l'apparecchio viene inserito nel tubo di cemento armato orizzontale fino all'arresto
(Fig. 2).
Il tubo in cemento armato deve trovarsi su un terreno pianeggiante e, se necessario, deve essere
assicurato contro il rotolamento. In caso contrario, sussiste il rischio di incidenti!
•
A questo punto il tubo in cemento armato può essere sollevato lentamente e trasportato
orizzontalmente sul luogo di installazione (Fig. 3). L'apertura del tubo non deve mai essere
inclinata verso il basso - rischio di incidenti!
•
L'inclinazione del tubo in cemento armato nel punto di installazione è consentita solo per
l'installazione diretta. L'angolo massimo di inclinazione è di 50°. → Fig. 4
•
Non appena il tubo in cemento armato è stato installato, abbassare leggermente il dispositivo ①
(finché il mandrino non è più a contatto con il tubo in cemento armato) e quindi estrarlo lentamente
dal tubo in cemento armato ②. → Fig. 8
È severamente vietato alle persone sostare direttamente sul punto di posa o durante
l'installazione (ad es. nella trincea) del tubo in cemento armato (vedere la Fig. 5). → PERICOLO
DI VITA!
44000184
Fig. 7
Fig. 1
13 / 18
Fig. 8
③
②
①
Fig. 2
