 3 Einbaubeispiele für Behälter, Tank oder Rohr
5.1 Montageanforderungen
Bei der Montage beachten, dass das verwendete Dichtelement eine Dauerbetriebs-
temperatur aufweist, die der maximalen Temperatur des Prozesses entspricht.
• Geräte in Nordamerika sind für den Inneneinsatz vorgesehen
Geräte sind für den Einsatz in nassen Umgebungen geeignet gemäß IEC 61010-1
• Gehäuse vor Schlageinwirkung schützen
5.1.1 Schaltpunkt berücksichtigen
Folgende Angaben sind typische Schaltpunkte, abhängig von der Einbaulage des Grenz-
standschalters.
Wasser +23 °C (+73 °F)
Mindestabstand der Schwinggabel zur Tankwand oder zur Rohrwandung:
10 mm (0,39 in)
A
D

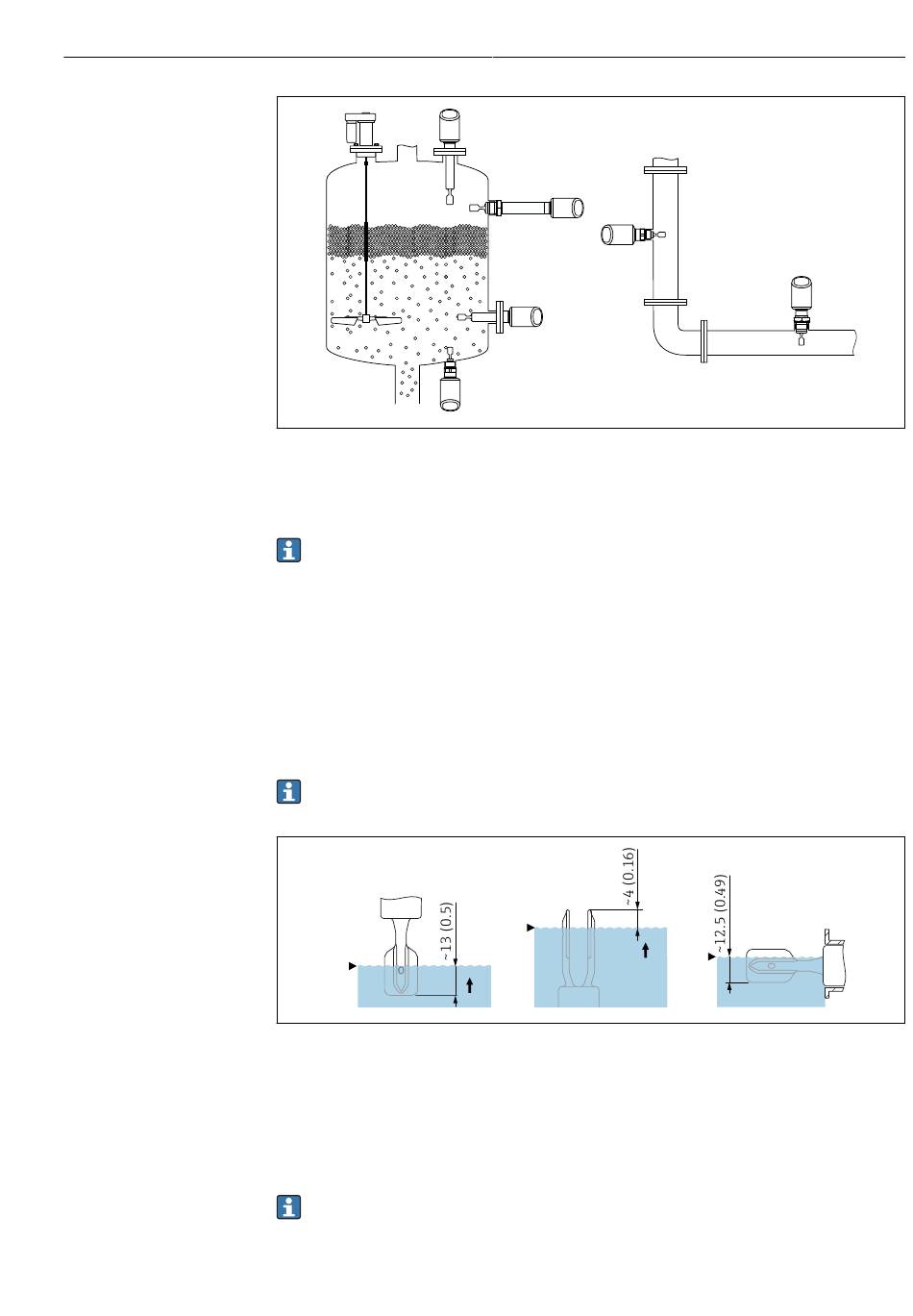

 4 Typische Schaltpunkte. Maßeinheit mm (in)
A Einbau von oben
B Einbau von unten
C Einbau von der Seite
D Schaltpunkt
5.1.2 Viskosität berücksichtigen
Viskositätswerte
• Geringe Viskosität: < 2 000 mPa⋅s
• Hohe Viskosität: > 2 000 ... 10 000 mPa⋅s
B
D
Montage
C
D
A0053113
A0037915
