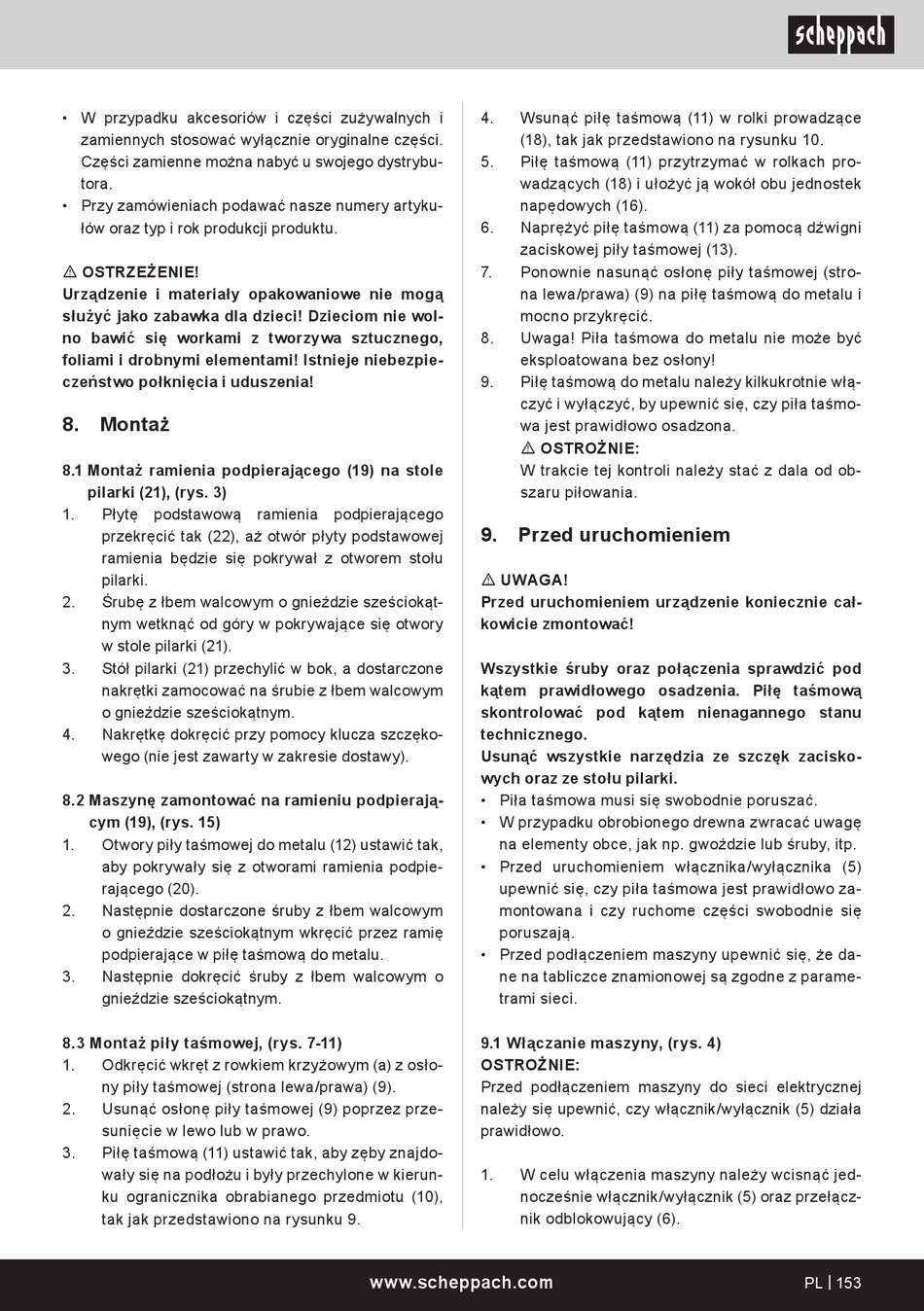

Scheppach MBS1200 Original Bedienungsanleitung Seite 153

• W przypadku akcesoriów i części zużywalnych i
zamiennych stosować wyłącznie oryginalne części.
Części zamienne można nabyć u swojego dystrybu-
tora.
• Przy zamówieniach podawać nasze numery artyku-
łów oraz typ i rok produkcji produktu.
m OSTRZEŻENIE!
Urządzenie i materiały opakowaniowe nie mogą
służyć jako zabawka dla dzieci! Dzieciom nie wol-
no bawić się workami z tworzywa sztucznego,
foliami i drobnymi elementami! Istnieje niebezpie-
czeństwo połknięcia i uduszenia!
8. Montaż
8.1 Montaż ramienia podpierającego (19) na stole
pilarki (21), (rys. 3)
Płytę podstawową ramienia podpierającego
1.
przekręcić tak (22), aż otwór płyty podstawowej
ramienia będzie się pokrywał z otworem stołu
pilarki.
Śrubę z łbem walcowym o gnieździe sześciokąt-
2.
nym wetknąć od góry w pokrywające się otwory
w stole pilarki (21).
Stół pilarki (21) przechylić w bok, a dostarczone
3.
nakrętki zamocować na śrubie z łbem walcowym
o gnieździe sześciokątnym.
Nakrętkę dokręcić przy pomocy klucza szczęko-
4.
wego (nie jest zawarty w zakresie dostawy).
8.2 Maszynę zamontować na ramieniu podpierają-
cym (19), (rys. 15)
Otwory piły taśmowej do metalu (12) ustawić tak,
1.
aby pokrywały się z otworami ramienia podpie-
rającego (20).
Następnie dostarczone śruby z łbem walcowym
2.
o gnieździe sześciokątnym wkręcić przez ramię
podpierające w piłę taśmową do metalu.
Następnie dokręcić śruby z łbem walcowym o
3.
gnieździe sześciokątnym.
8.3 Montaż piły taśmowej, (rys. 7-11)
Odkręcić wkręt z rowkiem krzyżowym (a) z osło-
1.
ny piły taśmowej (strona lewa/prawa) (9).
Usunąć osłonę piły taśmowej (9) poprzez prze-
2.
sunięcie w lewo lub w prawo.
Piłę taśmową (11) ustawić tak, aby zęby znajdo-
3.
wały się na podłożu i były przechylone w kierun-
ku ogranicznika obrabianego przedmiotu (10),
tak jak przedstawiono na rysunku 9.
Wsunąć piłę taśmową (11) w rolki prowadzące
4.
(18), tak jak przedstawiono na rysunku 10.
Piłę taśmową (11) przytrzymać w rolkach pro-
5.
wadzących (18) i ułożyć ją wokół obu jednostek
napędowych (16).
Naprężyć piłę taśmową (11) za pomocą dźwigni
6.
zaciskowej piły taśmowej (13).
Ponownie nasunąć osłonę piły taśmowej (stro-
7.
na lewa/prawa) (9) na piłę taśmową do metalu i
mocno przykręcić.
Uwaga! Piła taśmowa do metalu nie może być
8.
eksploatowana bez osłony!
Piłę taśmową do metalu należy kilkukrotnie włą-
9.
czyć i wyłączyć, by upewnić się, czy piła taśmo-
wa jest prawidłowo osadzona.
m OSTROŻNIE:
W trakcie tej kontroli należy stać z dala od ob-
szaru piłowania.
9. Przed uruchomieniem
m UWAGA!
Przed uruchomieniem urządzenie koniecznie cał-
kowicie zmontować!
Wszystkie śruby oraz połączenia sprawdzić pod
kątem prawidłowego osadzenia. Piłę taśmową
skontrolować pod kątem nienagannego stanu
technicznego.
Usunąć wszystkie narzędzia ze szczęk zacisko-
wych oraz ze stołu pilarki.
• Piła taśmowa musi się swobodnie poruszać.
• W przypadku obrobionego drewna zwracać uwagę
na elementy obce, jak np. gwoździe lub śruby, itp.
• Przed uruchomieniem włącznika/wyłącznika (5)
upewnić się, czy piła taśmowa jest prawidłowo za-
montowana i czy ruchome części swobodnie się
poruszają.
• Przed podłączeniem maszyny upewnić się, że da-
ne na tabliczce znamionowej są zgodne z parame-
trami sieci.
9.1 Włączanie maszyny, (rys. 4)
OSTROŻNIE:
Przed podłączeniem maszyny do sieci elektrycznej
należy się upewnić, czy włącznik/wyłącznik (5) działa
prawidłowo.
W celu włączenia maszyny należy wcisnąć jed-
1.
nocześnie włącznik/wyłącznik (5) oraz przełącz-
nik odblokowujący (6).
