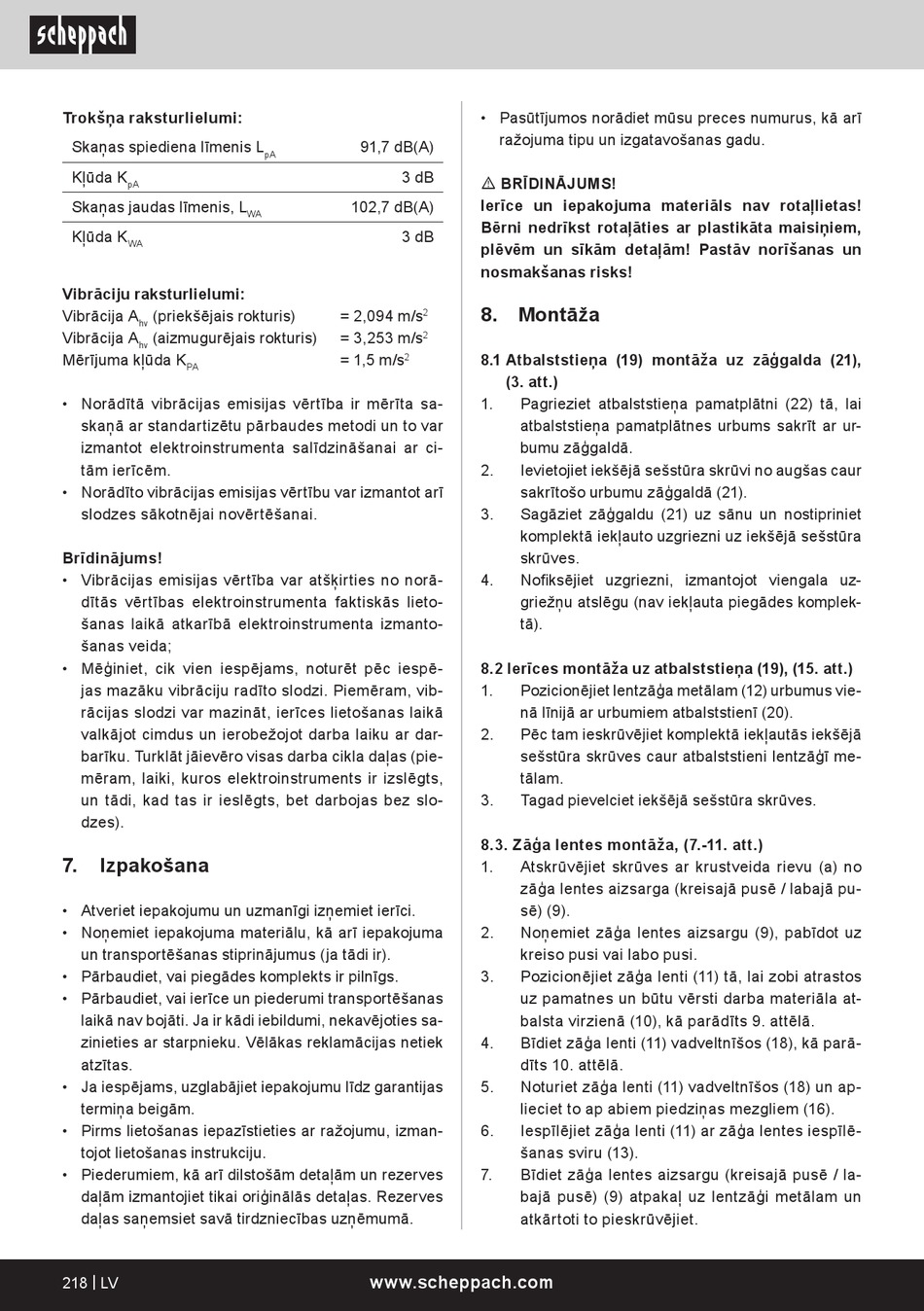

Scheppach MBS1200 Original Bedienungsanleitung Seite 218

Trokšņa raksturlielumi:
Skaņas spiediena līmenis L
Kļūda K
pA
Skaņas jaudas līmenis, L
Kļūda K
WA
Vibrāciju raksturlielumi:
Vibrācija A (priekšējais rokturis)
hv
Vibrācija A (aizmugurējais rokturis)
hv
Mērījuma kļūda K
PA
• Norādītā vibrācijas emisijas vērtība ir mērīta sa-
skaņā ar standartizētu pārbaudes metodi un to var
izmantot elektroinstrumenta salīdzināšanai ar ci-
tām ierīcēm.
• Norādīto vibrācijas emisijas vērtību var izmantot arī
slodzes sākotnējai novērtēšanai.
Brīdinājums!
• Vibrācijas emisijas vērtība var atšķirties no norā-
dītās vērtības elektroinstrumenta faktiskās lieto-
šanas laikā atkarībā elektroinstrumenta izmanto-
šanas veida;
• Mēģiniet, cik vien iespējams, noturēt pēc iespē-
jas mazāku vibrāciju radīto slodzi. Piemēram, vib-
rācijas slodzi var mazināt, ierīces lietošanas laikā
valkājot cimdus un ierobežojot darba laiku ar dar-
barīku. Turklāt jāievēro visas darba cikla daļas (pie-
mēram, laiki, kuros elektroinstruments ir izslēgts,
un tādi, kad tas ir ieslēgts, bet darbojas bez slo-
dzes).
Izpakošana
7.
• Atveriet iepakojumu un uzmanīgi izņemiet ierīci.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma
un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas
laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties sa-
zinieties ar starpnieku. Vēlākas reklamācijas netiek
atzītas.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas
termiņa beigām.
• Pirms lietošanas iepazīstieties ar ražojumu, izman-
tojot lietošanas instrukciju.
• Piederumiem, kā arī dilstošām detaļām un rezerves
daļām izmantojiet tikai oriģinālās detaļas. Rezerves
daļas saņemsiet savā tirdzniecības uzņēmumā.
218 | LV
91,7 dB(A)
pA
3 dB
102,7 dB(A)
WA
3 dB
= 2,094 m/s
= 3,253 m/s
= 1,5 m/s
2
www.scheppach.com
• Pasūtījumos norādiet mūsu preces numurus, kā arī
ražojuma tipu un izgatavošanas gadu.
m BRĪDINĀJUMS!
Ierīce un iepakojuma materiāls nav rotaļlietas!
Bērni nedrīkst rotaļāties ar plastikāta maisiņiem,
plēvēm un sīkām detaļām! Pastāv norīšanas un
nosmakšanas risks!
8. Montāža
2
2
8.1 Atbalststieņa (19) montāža uz zāģgalda (21),
(3. att.)
Pagrieziet atbalststieņa pamatplātni (22) tā, lai
1.
atbalststieņa pamatplātnes urbums sakrīt ar ur-
bumu zāģgaldā.
Ievietojiet iekšējā sešstūra skrūvi no augšas caur
2.
sakrītošo urbumu zāģgaldā (21).
Sagāziet zāģgaldu (21) uz sānu un nostipriniet
3.
komplektā iekļauto uzgriezni uz iekšējā sešstūra
skrūves.
Nofiksējiet uzgriezni, izmantojot viengala uz-
4.
griežņu atslēgu (nav iekļauta piegādes komplek-
tā).
8.2 Ierīces montāža uz atbalststieņa (19), (15. att.)
Pozicionējiet lentzāģa metālam (12) urbumus vie-
1.
nā līnijā ar urbumiem atbalststienī (20).
Pēc tam ieskrūvējiet komplektā iekļautās iekšējā
2.
sešstūra skrūves caur atbalststieni lentzāģī me-
tālam.
Tagad pievelciet iekšējā sešstūra skrūves.
3.
8.3. Zāģa lentes montāža, (7.-11. att.)
Atskrūvējiet skrūves ar krustveida rievu (a) no
1.
zāģa lentes aizsarga (kreisajā pusē / labajā pu-
sē) (9).
Noņemiet zāģa lentes aizsargu (9), pabīdot uz
2.
kreiso pusi vai labo pusi.
Pozicionējiet zāģa lenti (11) tā, lai zobi atrastos
3.
uz pamatnes un būtu vērsti darba materiāla at-
balsta virzienā (10), kā parādīts 9. attēlā.
Bīdiet zāģa lenti (11) vadveltnīšos (18), kā parā-
4.
dīts 10. attēlā.
Noturiet zāģa lenti (11) vadveltnīšos (18) un ap-
5.
lieciet to ap abiem piedziņas mezgliem (16).
Iespīlējiet zāģa lenti (11) ar zāģa lentes iespīlē-
6.
šanas sviru (13).
Bīdiet zāģa lentes aizsargu (kreisajā pusē / la-
7.
bajā pusē) (9) atpakaļ uz lentzāģi metālam un
atkārtoti to pieskrūvējiet.
