10 Montage und Anschluss

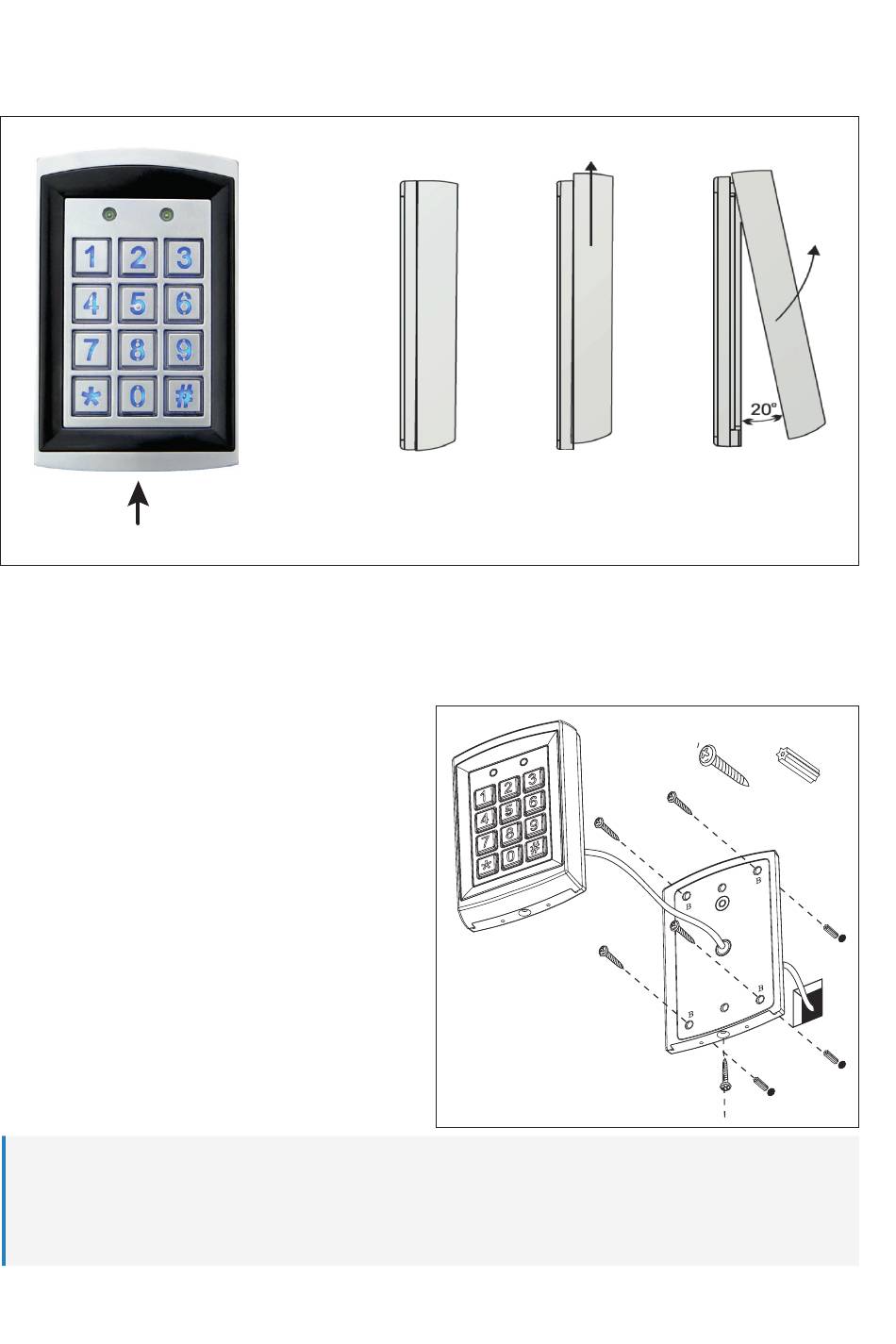

10.1 Vorbereiten zur Montage
E
Drehen Sie zunächst die Sicherungsschraube des Codeschloss (E) an der Unterseite mit dem beiliegenden L-
Innensechskantschlüssel heraus.
Schieben Sie das Codeschloss nach oben und klappen Sie es aus der Wandhalterung heraus.
Nehmen Sie das Codeschloss aus der Wandhalterung.
10.2 Montage des Codeschloss
Suchen Sie durch Anhalten des Codeschloss eine
geeignete Stelle zur Montage.
Nehmen Sie den Bohrschablonenaufkleber zur
Hand und kleben Sie diesen an der Stelle an die
Wand, wo das Codeschloss montiert werden soll.
Die Bohrung in der Mitte dient der Kabeldurchfüh-
rung. Diese muss min. 25 mm Durchmesser haben.
Wenn zur Montage Dübel notwendig sind (abhän-
gig von der Wandbeschaffenheit, z.B. Mauerwerk),
werden außerdem die 4 äußeren Bohrungen benö-
tigt. Diese müssen einen Durchmesser von 6 mm
haben.
Montieren Sie jetzt die Wandhalterung an der
Wand, verwenden Sie die Schrauben und ggf. die
Dübel aus dem Lieferumfang.
Die Wandhalterung muss so montiert werden, dass die Schraubenöffnung für die Sicherungsschraube (E) nach
unten zeigen.
Achten Sie beim Bohren bzw. Festschrauben darauf, dass keine Kabel oder Leitungen beschädigt werden.
Die Kabeldurchführung in der Wand muss nach der Montage ggfls. noch abgedichtet werden.
