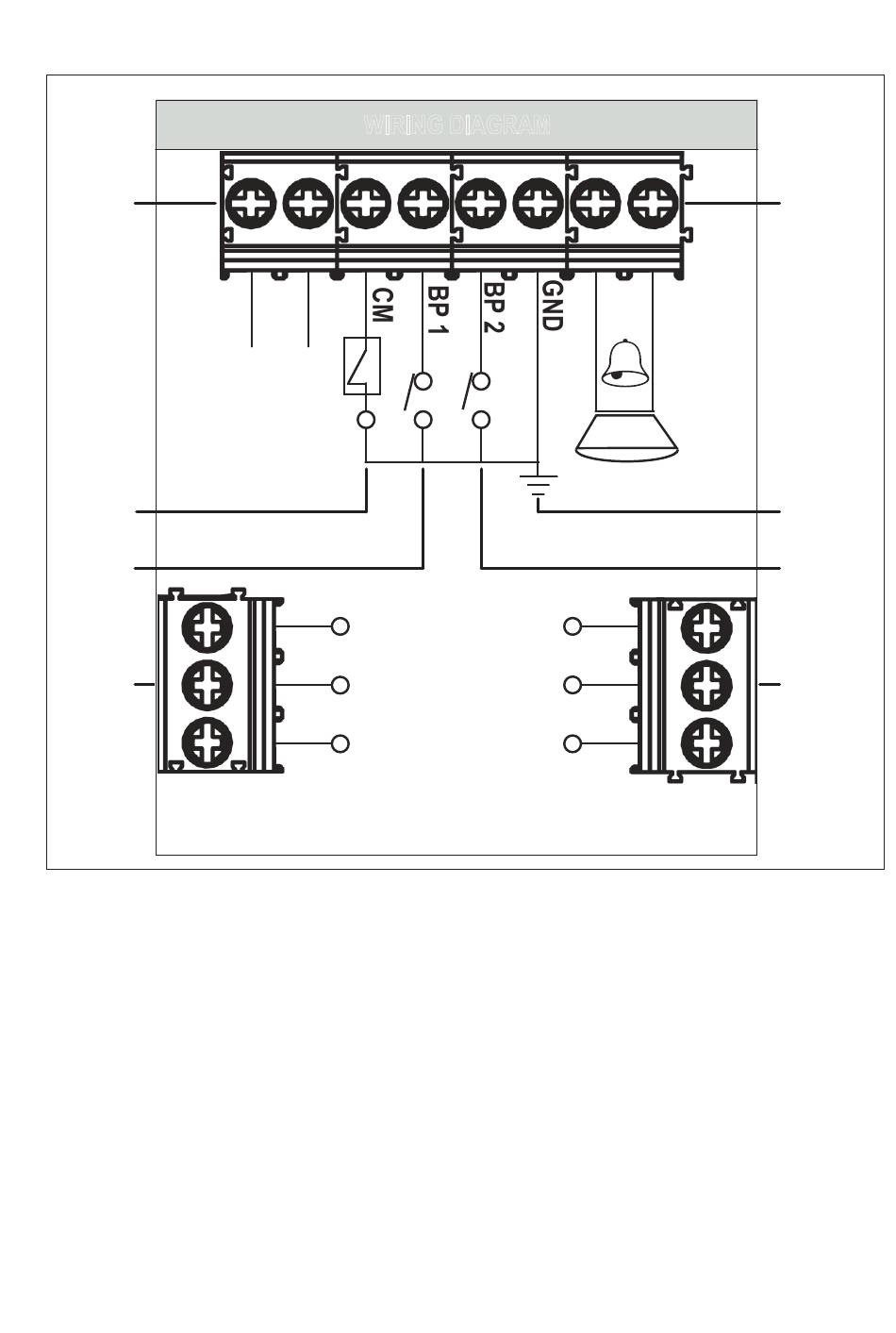

9.2 Anschlussplan
F
K
H
G
F Spannungsversorgung 12 - 24 V/DC oder AC
bei DC auf die Polung achten +/Plus und -/Minus
bei AC ist die Polung egal
G Relaisausgang #1
COM 1: Zuleitung zum Relais
NO 1: wird geschalten, wenn das Relais anzieht
NC 1: ist geschalten im Ruhezustand
H BP 1: Zuleitung für den Taster von Relaisausgang #1
(Exit-Taster)
I BP 2: Zuleitung für den Taster von Relaisausgang #2
(Exit-Taster)
8
WIRING DIAGRAM
-
+
12 - 24V
AC/DC
NO 1
COM 1
NC 1
+ -
NO 2
COM 2
NC 2
J GND: Masse für den Taster von Relaisausgang #1,
Relaisausgang #2 und den Türmagnet
K CM: Zuleitung für den Türmagnet
L Relaisausgang #2
COM 2: Zuleitung zum Relais
NO 2: wird geschalten, wenn das Relais anzieht
NC 2: ist geschalten im Ruhezustand
M Anschluss für einen Lautsprecher/Türklingel/Gong
auf die Polung achten +/Plus und -/Minus
M
J
I
L
