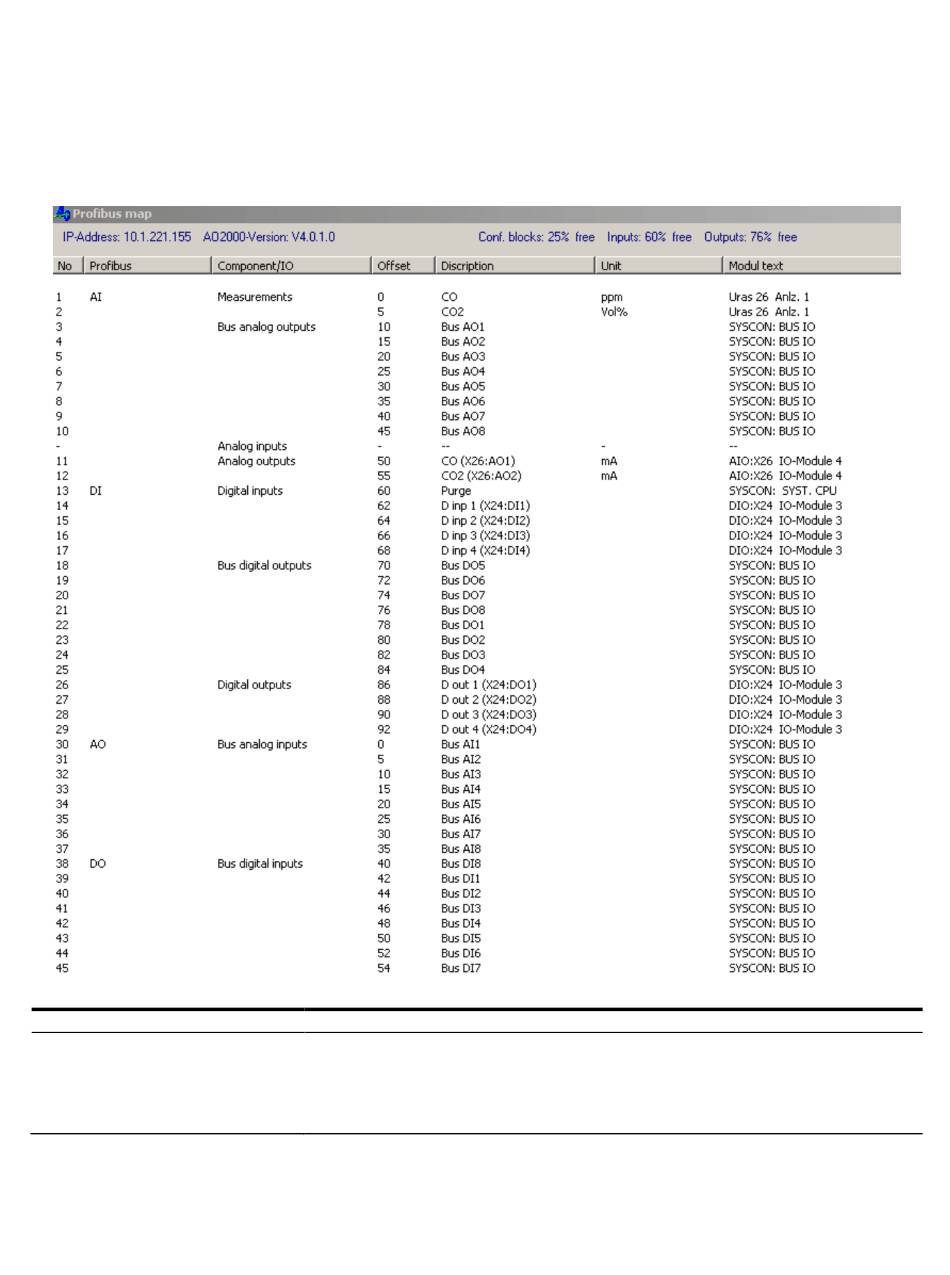

Beschreibung des Standard-PROFIBUS-Abbildes
Das zugehörige Standard-PROFIBUS-Abbild zu dem oben aufgeführten System besteht aus 45 Modulen:
Aus Sicht des PROFIBUS-Masters gibt es:
• 12 Analog-Input-Module (Nr. 1...12),
• 17 Digital-Input-Module (Nr. 13...29),
• 8 Analog-Output-Module (Nr. 30...37)
• 8 Digital-Output-Module (Nr. 38...45)
Im AO2000 sind:
• PROFIBUS Analog Inputs: Messwerte, Bus Analog Outputs, Analog-Eingänge, Analog-Ausgänge
• PROFIBUS Digital Inputs: Digital-Eingänge, Bus Digital Outputs, Digital-Ausgänge
• PROFIBUS Analog Outputs: Bus Analog Inputs
• PROFIBUS Digital Outputs: Bus Digital Inputs
Für mehr Informationen siehe auch Abbildung der Prozesswerte im AO2000 auf dem PROFIBUS auf Seite 14.
