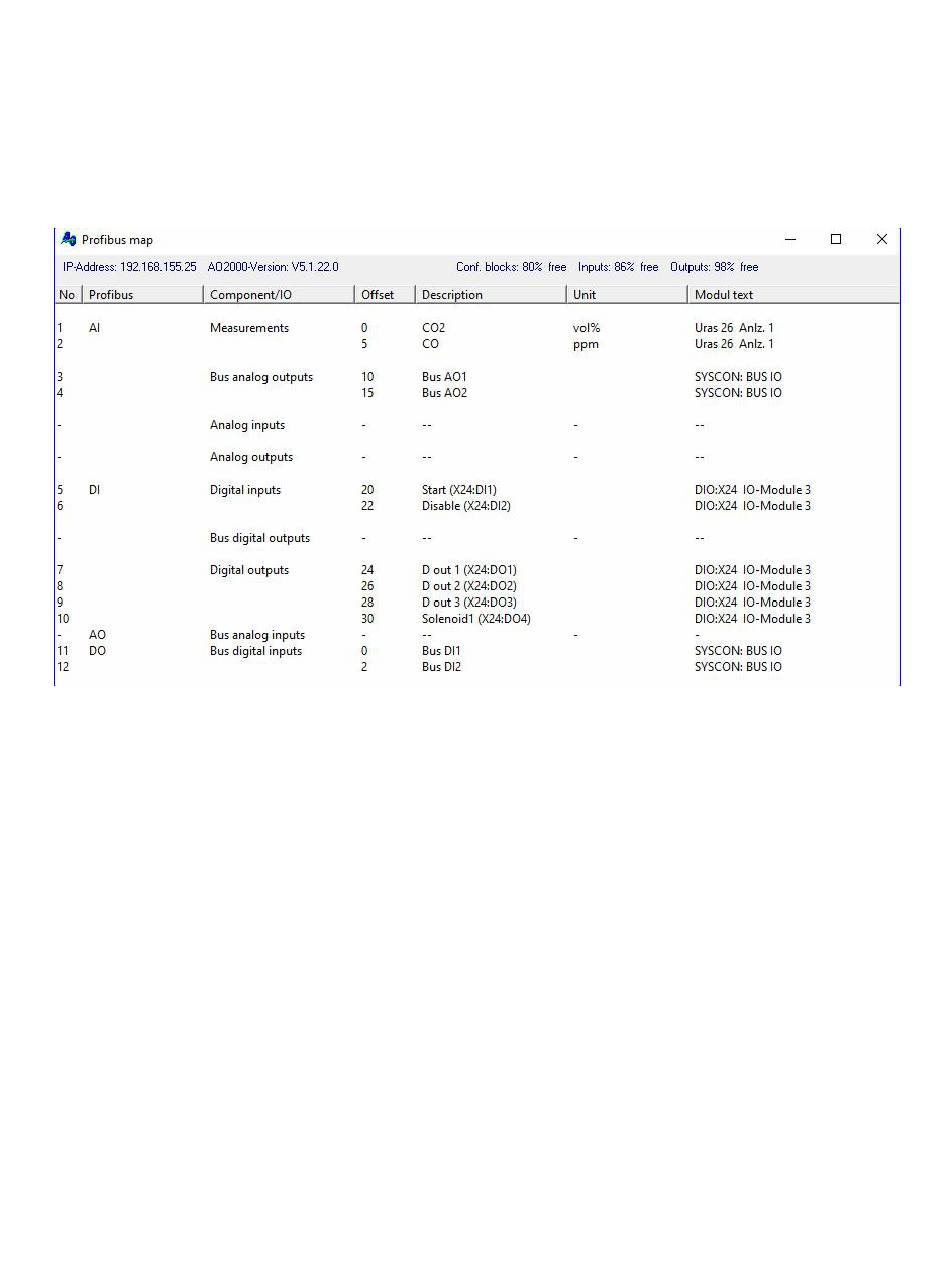

Statt der ursprünglich 45 Module sind jetzt nur noch 12 Module im PROFIBUS-Abbild enthalten:
Beispiel:
Aus dem Uras26 wurden die Messwerte der beiden Messkomponenten (CO, CO2), 2 Bus-Analog-Ausgänge, 2 Digital-Eingänge, 4
Digital-Aus¬gänge und 2 Bus Digital-Eingänge, insgesamt also 12 Module (Parameter), übertragen.
Module 1–10: Eingangsdaten vom Slave zum Master
Offset 0 bis 30 = 32 Byte
Module 11–12: Ausgangsdaten vom Master zum Slave
Offset 0 bis 2 = 4 Byte
Erstellung eines PROFIBUS-Abbildes im PROFIBUS-Master
Hinweise
• Das Abbild im PROFIBUS-Master muss mit exakt denselben Komponenten und Datentypen wie für den AO2000 erstellt werden.
• Die Reihenfolge AI, DI, AO, DO ist unbedingt einzuhalten!
• Hierzu ist die Engineering -Software des jeweiligen Automatisierungssystems erforderlich.
