2 Projektierungshinweise
Geräte-Stammdaten-Datei (GSD)
Durch die Verwendung des PROFIBUS PA Profils V 3.01 sind die
Geräte nicht nur „interoperable", d.h. Geräte unterschiedlicher
Hersteller sind physikalisch an einem Bus anschließbar und
kommunikationsfähig, sondern auch „interchangeable", d.h.
Geräte unterschiedlicher Hersteller können untereinander
ausgetauscht werden.
Um diese Austauschbarkeit sicherzustellen, wird von ABB zur
Systemeinbindung eine GSD-Datei (GSD= Geräte-Stammdaten-
Datei) zur Verfügung gestellt.
Die herstellerspezifische GSD-Datei „ABB_3401" befindet sich auf
der ABB CGA Software Download Webseite. Im Dokument
"Where to find software tools & technical documentation" (Teil
des Lieferumfangs des Gasanalysators) wird der Link zu dieser
Webseite sowie zu verfügbarer Software genannt.
Die Beschreibung der GSD-Datei ist im Anhang zu finden, siehe
GSD-Datei auf Seite 35.
Einstellung der Bus-Adresse
Sind hinsichtlich der Bus-Adresse keine Kundenvorgaben
vorhanden, ist die Bus-Adresse bei Auslieferung auf „126"
eingestellt. Die Adresse muss bei der Inbetriebnahme des
AO2000 im gültigen Bereich (1–125) eingestellt werden. Die
eingestellte Adresse darf im Segment nur einmal vorhanden sein.
Die Einstellung kann direkt am Gasanalysator vorgenommen
werden, siehe auch Konfigurationsmenü auf Seite 15.

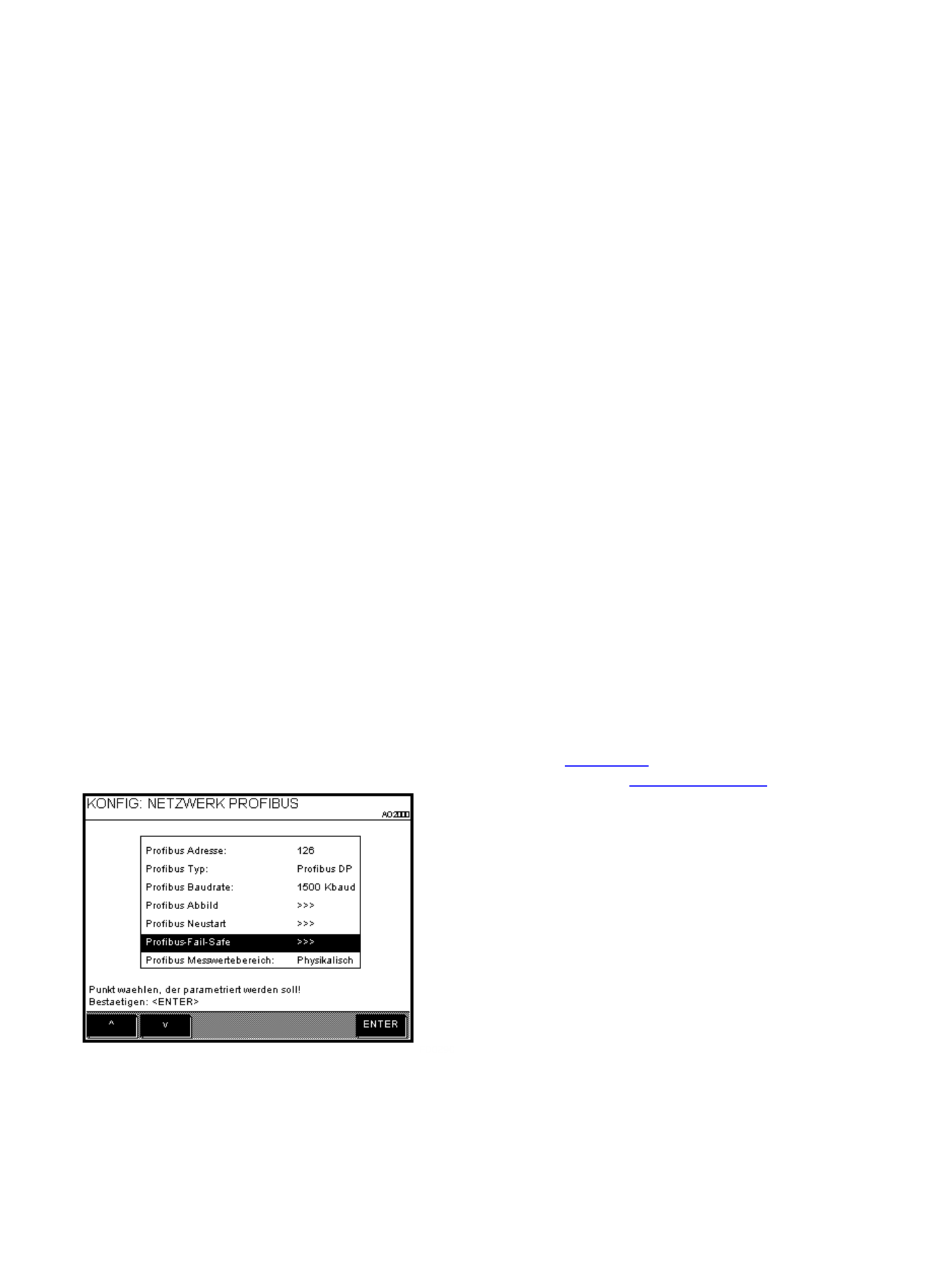

Das folgende Beispiel zeigt die Konfiguration der PROFIBUS-
Schnittstelle:
PROFIBUS-Abbild
Nachdem alle Analysatormodule und I/O-Karten am AO2000
angemeldet wurden, kann mit dem Software-Tool „SMT-Light"
das PROFIBUS-Abbild erstellt werden. Hierzu wird mit dem
Software-Tool SMT ein System Overview ausgelesen. Das
PROFIBUS-Abbild kann im Menü „System" auf einen Datenträger
gespeichert werden.
Die Konfiguration eines PROFIBUS-Abbildes wird unter
Konfiguration des individuellen PROFIBUS®-Abbildes auf
Seite 10 ausführlicher beschrieben, siehe Erstellung eines
PROFIBUS-Abbildes auf Seite 8.
Ein Beispiel für ein PROFIBUS-Abbild ist außerdem im Anhang zu
finden, siehe Beispiel für ein PROFIBUS-Abbild im AO2000 auf
Seite 47.
Device Type Manager (DTM)
Ein DTM zur Konfigurierung und Parametrierung über den
PROFIBUS steht zurzeit nicht zur Verfügung.
Leitungslängen
Die zulässige Leitungslänge im Segment inkl. aller Stichleitungen
ist vom Kabeltyp und der eingestellten Bauderate abhängig.
Weitere ausführliche Projektierungshinweise finden Sie in der
Broschüre „PROFIBUS – Lösungen von ABB" (Druckschrift-Nr.
30/FB-10). Ergänzende Informationen sind auf der ABB-
Homepage www.abb.de sowie auf der Homepage der PROFIBUS-
Nutzer-Organisation www.PROFIBUS.com zu finden.
