... 1 Allgemeine Beschreibung
Kommunikation
Realisiert ist das „Profile for Process Control Device
Version V 3.01", mit dem Amendment 2 „Condensed Status und
Diagnostic Messages V 1.0" sowie dem Amendment 3
„Identification Maintenance Functions (I&M Function for PA)
V 1.0".
Unterstützt werden die RS485-Übertragungstechnik und die
MBP-Übertragungstechnik (nicht eigensicher).
Nach der PROFIBUS Spezifikation wird zwischen den zyklischen
und azyklischen Diensten unterschieden. Mit zyklischen Diensten
werden die Prozessdaten, z.B. Messwerte, Stellbefehle und
Statusinformationen, übertragen. Die azyklischen Dienste
ermöglichen die Abfrage oder die lokale Änderung von Geräte-
parametern während des Betriebes.
Ein DTM zur Konfigurierung und Parametrierung über den
PROFIBUS steht wegen der großen Varianz der Gasanalysatoren
zurzeit nicht zur Verfügung. Es wird daher dringend empfohlen,
die Konfiguration des AO2000 am HMI durchzuführen.
Das Geräteprofil ist beim PROFIBUS eine gerätespezifische
Ergänzung zur Datenkommunikation. In dem Geräteprofil ist die
für die Geräteklasse typische Funktionalität durch Parameter wie
z.B. Messbereiche oder Grenzwerte verbindlich festgelegt.
PROFIBUS-DP/PA-Modul
Ausführungen des Moduls
Das Elektronikmodul des AO2000 Gasanalysators bietet die
Möglichkeit, im Steckplatz -X20/-X21 ein PROFIBUS-DP/PA-
Modul zu stecken. Das Modul kann in 2 Ausführungen bestellt
werden:
• PROFIBUS DP/PA-Modul für direkte Verkabelung
• PROFIBUS DP

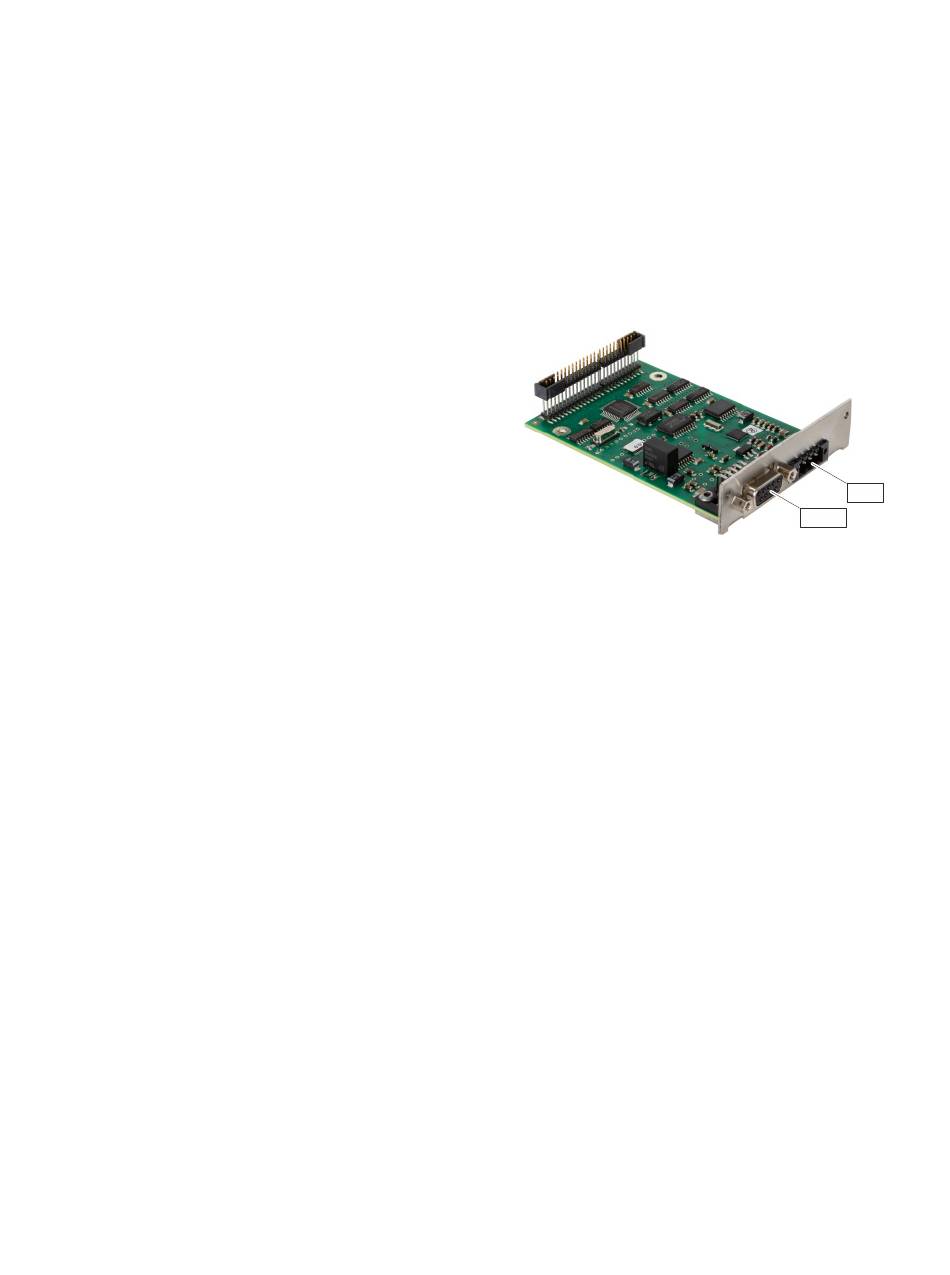

Abbildung 1: PROFIBUS-DP/PA-Modul
Schnittstellen des Moduls
Das PROFIBUS-DP/PA-Modul stellt zwei Schnittstellen zur
Verfügung:
RS485-Schnittstelle
Über die RS485-Schnittstelle kann der AO2000 in ein PROFIBUS-
DP-Netzwerk eingebunden werden.
MBP-Schnittstelle
Über die MBP-Schnittstelle kann der AO2000 in ein nicht
eigensicheres PROFIBUS-PA-Netzwerk eingebunden werden.
Firmware
Aktueller Firmware-Stand des AO2000-Gasanalysators:
V 5.1.23.
MBP
RS485
F00645
