Gaspardo FBR Plus Handbuch Für Gebrauch, Wartung Und Ersatzteile Seite 15

DEUTSCH

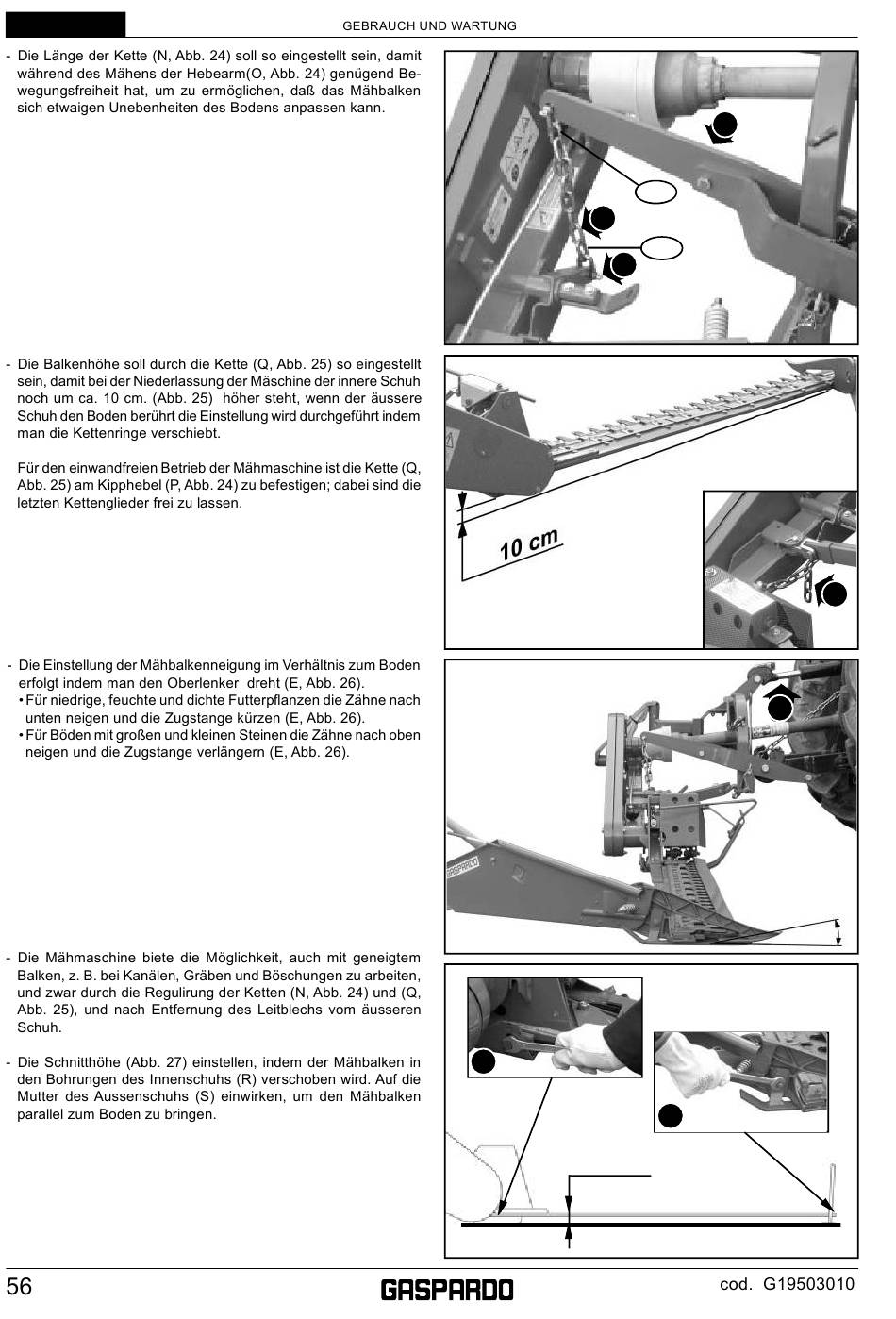

Für den einwandfreien Betrieb der Mähmaschine ist die
Kette (N, Abb. 24) auf der Höhe des 7.÷8. Kettenglieds am
Hebearm (O, Abb. 24) zu befestigen.
Fig. 24
N
Fig. 25
Fig. 26
R
Min. 3 cm
Max. 7 cm
O
7°/8°
1°
P
E
S
Q
Fig. 27
