DEUTSCH

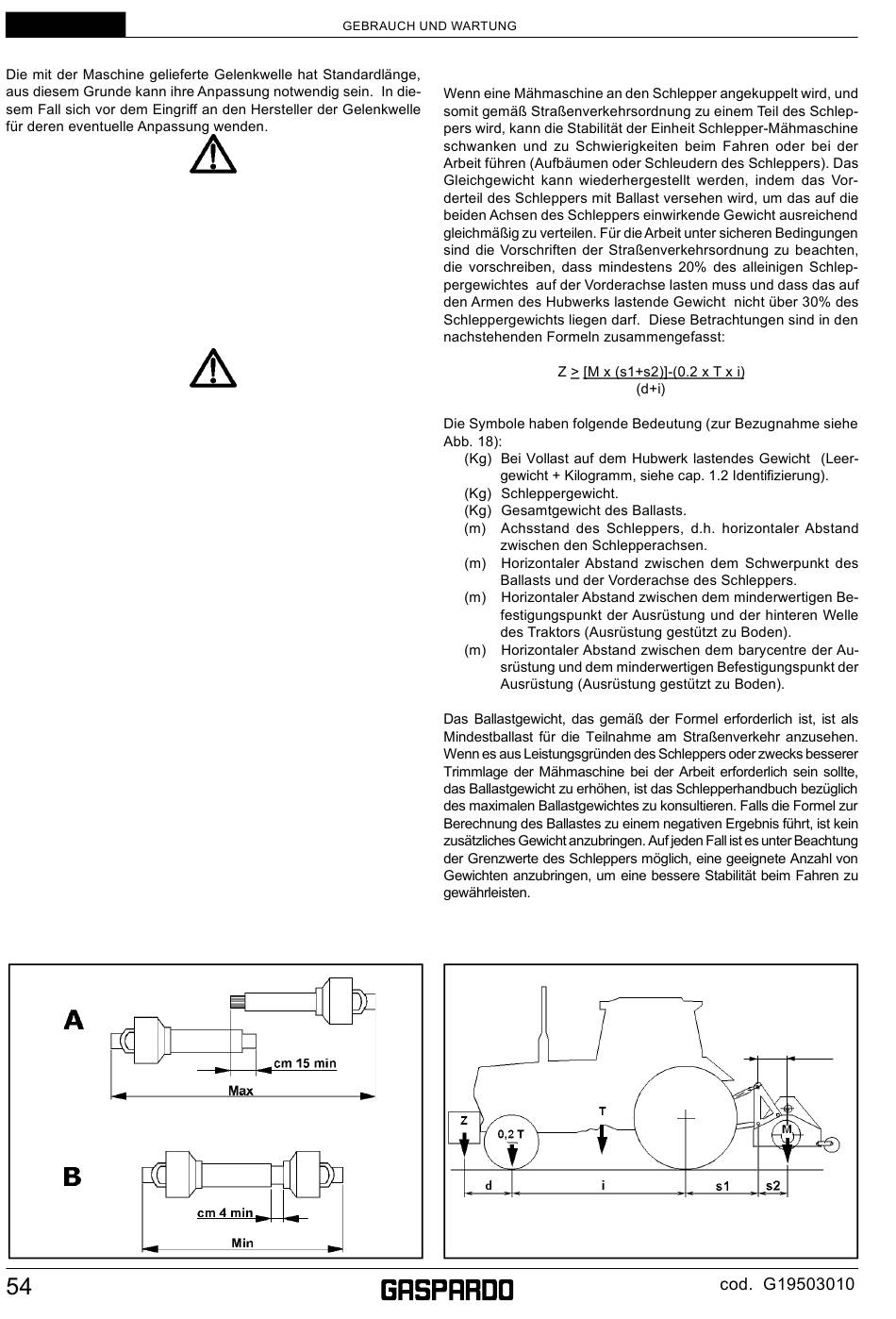

3.0.4 ANPASSUNG DER GELENKWELLE
- Wenn die Gelenkwelle so weit wie möglich auseinandergezo-
gen ist, müssen die bei-den Teile sich noch um wenigstens
15 cm überlappen (A, Abb. 17). Wenn die beiden Teile ganz
zusammen-geschoben sind, muß das kleinst-mögliche Spiel
4 cm ausmachen (B, Abb. 17).
- Wenn das Gerät auf einem anderen Schlepper benutzt wird,
ist zu prüfen, was in dem obigen Punkt steht, und sicher-
zustellen, daß die drehenden Teile der Gelwenkwelle ganz
durch den Schutz bedeckt werden.
Für den Transport der Mähmaschine immer die Ratschläge
des Herstellers befolgen.
Fig. 17
VORSICHT
ACHTUNG
3.0.5 STABILITÄT VON MÄHMASCHINE-SCHLEPPER
BEIM TRANSPORT
M
T
Z
i
d
s1
s2
Fig. 18
410
mm
