D
B
AS
EZUGSMASS DER

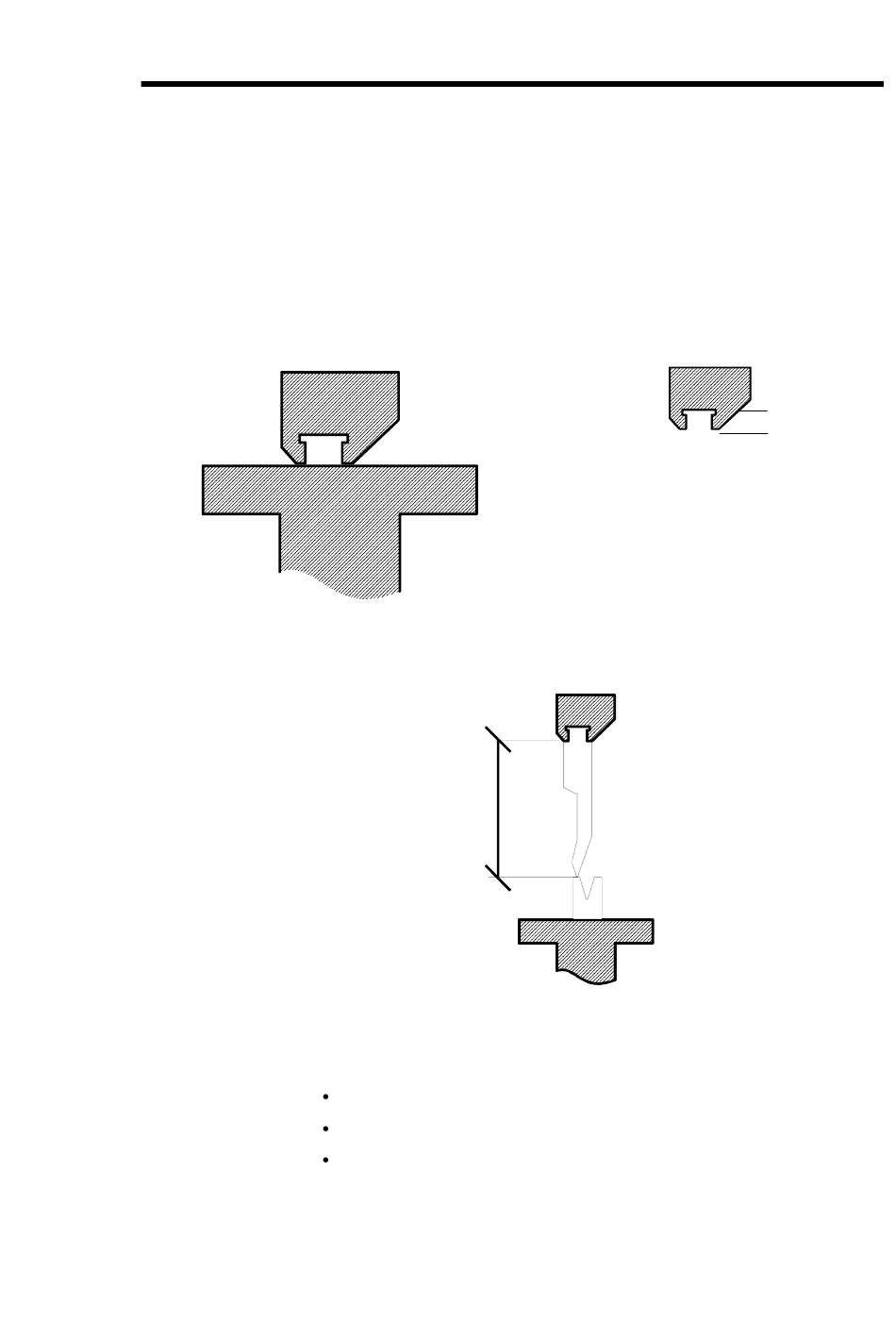

Die Einstellung der Maschine wurde nach folgendem Prinzip vorgenommen:
Wenn die Auflagefläche des Stempels theoretisch in Kontakt mit der Tischfläche
ist, so ist das Höhenmass der Zähler Y1 und Y2 gleich 000.00.
Praktisch wurde diese Einstellung mittels zweier kalibrierter Blöcke ausgeführt,
deren Höhenmass in die Zähler eingegeben wurde.
Definition:
Das Bezugsmass (REF Y) ist theoretisch die Summe der beiden
Werkzeughöhen: Stempel und Matrize.
Stössel
Die Höhe des Stempels ist die Höhe zwischen der "Spitze" des Stempels und
dessen Anlagefläche im Stössel.
Vom Bezugsmass REF Y hängt die ganze Genauigkeit der von der Maschine
ausgeführten Biegungen ab.
Die Numerische Steuerung berechnet die Biegetiefe gestützt auf:
Sollten die erzielten Biegungen sehr weit von den programmierten Werten
entfernt sein, so empfiehlt es sich, eine Kontrolle des Bezugsmasses und der
oben erwähnten Werte durchzuführen.
W
Y1 = 000.00
Y2 = 000.00
Tisch
das Mass REF Y,
die geometrischen Werte der Werkzeuge,
die Blechstärke.
ERKZEUGE
a oder b = Auflagefläche
des Stempels
Die Auflagefläche des Stempels
hängt vom Maschinentyp ab.
Stempel-
höhe
ANHANG
Stössel
a
b
SEITE 55
