CR/ri
--SOLL--
--IST--
--KORR--
, Y1, Y2, usw. hängen von den in der Numerischen
Die Felder
Steuerung programmierten Achsen ab.
L
Q
Lb
Fb
Rx
Ext Start
zum Anzeigen der Werkzeugliste.
Wählen Sie das gewünschte Werkzeug aus der
Liste aus und drücken Sie erneut
zurückzukehren.
Anzahl der auszuführenden Biegungen, falls
mit Folgebügen (mindestens 4) gearbeitet wird,
und interner Radius der Biegung.
Diese Spalte enthält entweder die anlässlich
einer Simulation durch das System berechneten
oder die vom Bediener programmierten Werte.
In dieser Spalte wird die tatsächliche
Achsenposition angezeigt.
Diese Spalte enthält die Summe der für die
Sätze und das Produkt in der KORREKTUR-
Seite eingegebenen Korrekturen.

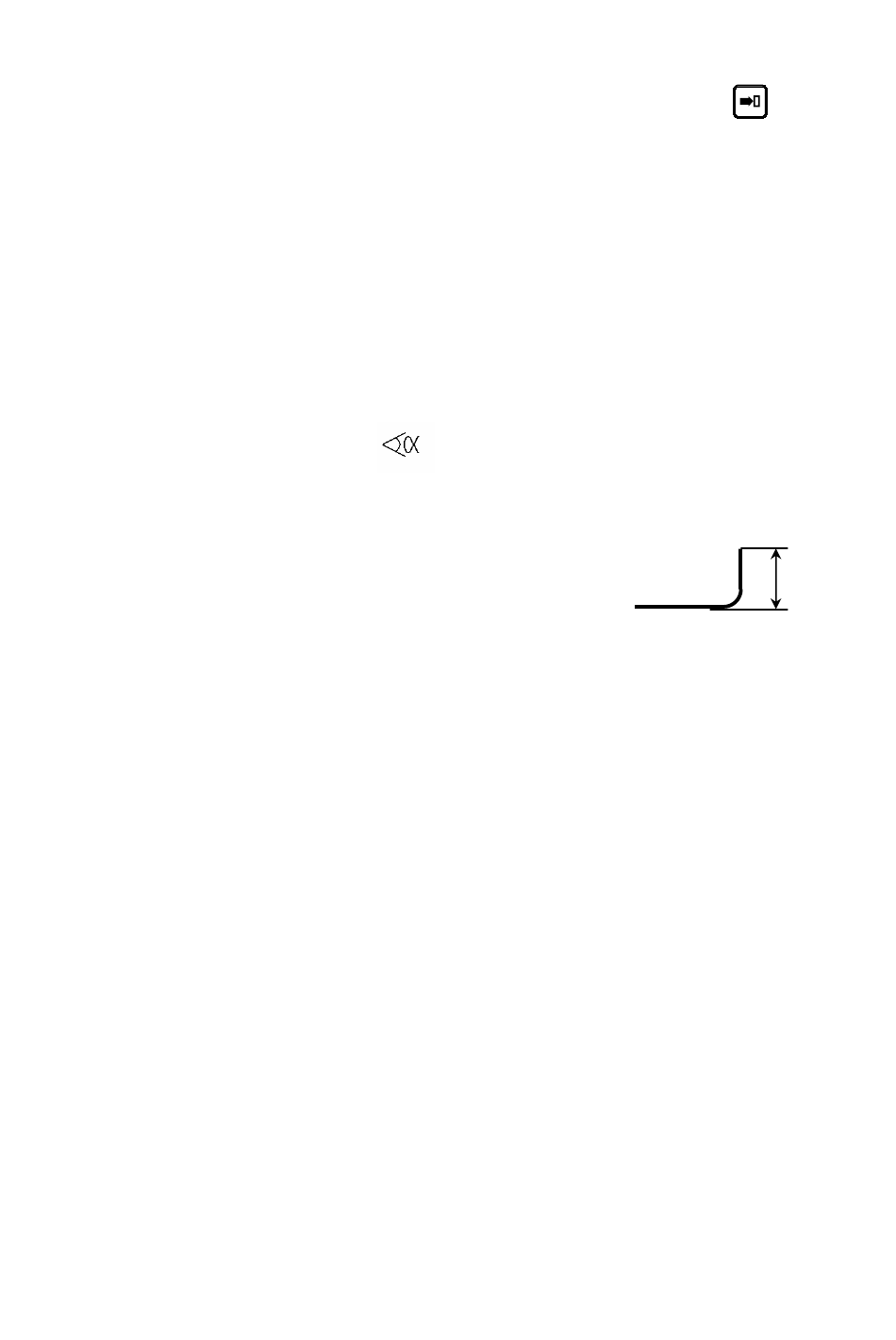

Höhe des Schenkels nach der Biegung. Die
DNC errechnet automatisch die Position des
hinteren Anschlags der X-Achse.
Anzahl der Durchgänge, wie oft die
Produktsequenzen wiederholt werden. Menge
der zu fertigenden Produkte. Das Feld Q wird
nur angezeigt, wenn der Parameter auf der
Seite
aktiviert wurde.
PRÄFERENZEN
Biegelänge.
Presskraft
Anschlagrückzug. Der Bediener gibt in mm die
Rückzugdistanz an. Wenn nichts programmiert
ist, hält der Stössel nicht an am KP. Kein
Rückzug.
Wenn der Wert 0 eingegeben wird, hält der
Stössel am KP an und führt dann unverzüglich
die Biegung aus, ohne einen Rückzug zu
machen.
Das Feld zwischen dem Rx und dem Rückzug-
wert dient dazu, den Rückzugmodus zu
bestimmen.
_ =
der Stössel hält am KP an und wartet,
bis der Rückzug gemacht ist, um die Biegung
auszuführen.
1 =
der Stössel hält am KP an, fährt aber
unmittelbar weiter, zur gleichen Zeit, wo der
Rückzug durchgeführt wird.
Wenn in diesem Feld nichts programmiert ist,
starten die Achsen automatisch vom UT, vom
KP oder vom OT aus, je nach der in den
Maschinenparametern gemachten Wahl.
EIN PRODUKT ERSTELLEN
, um
L
SEITE 9
