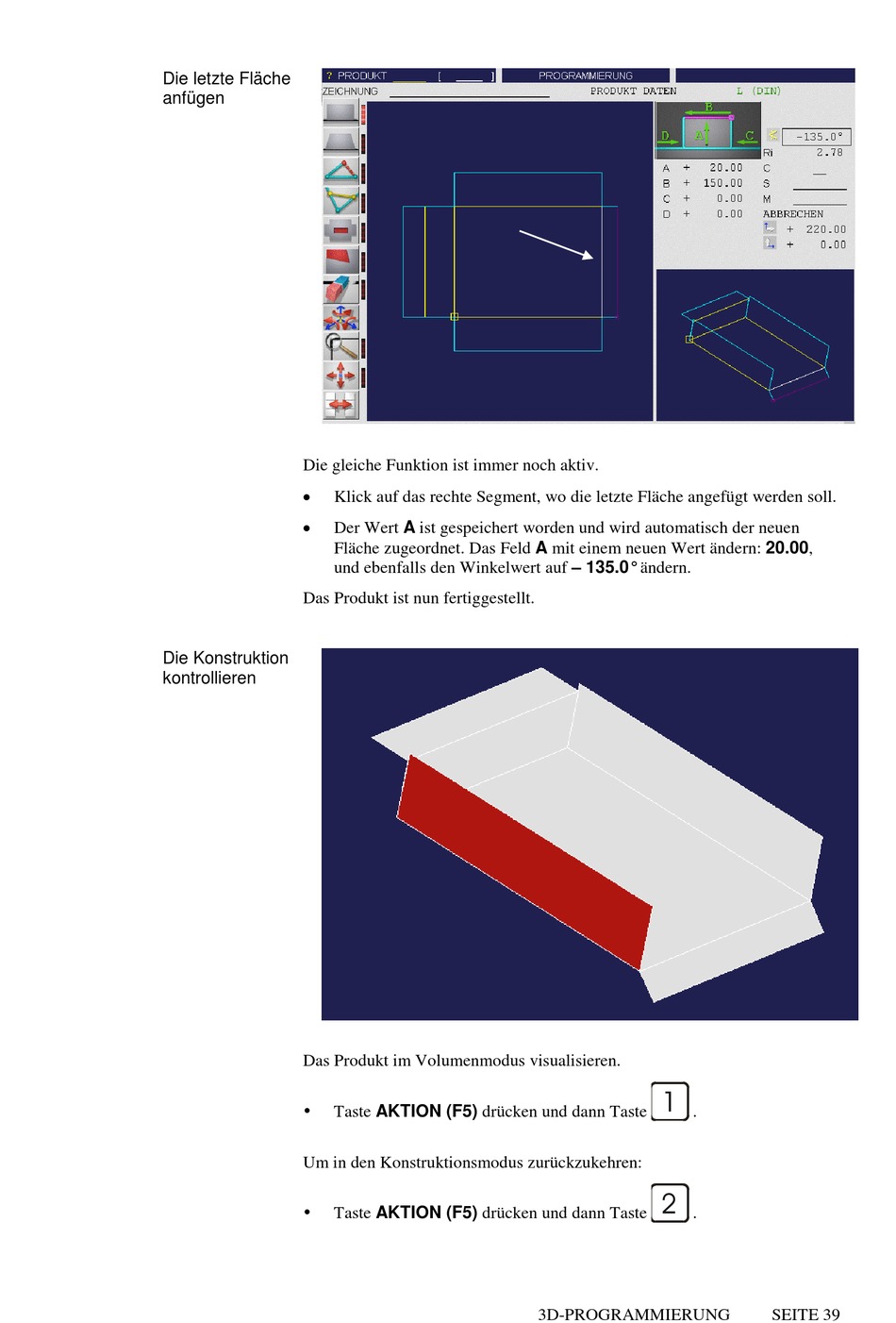

Die letzte Fläche
anfügen
Die gleiche Funktion ist immer noch aktiv.
•
•
Das Produkt ist nun fertiggestellt.
Die Konstruktion
kontrollieren
Das Produkt im Volumenmodus visualisieren.
Um in den Konstruktionsmodus zurückzukehren:
Klick auf das rechte Segment, wo die letzte Fläche angefügt werden soll.
Der Wert A ist gespeichert worden und wird automatisch der neuen
Fläche zugeordnet. Das Feld A mit einem neuen Wert ändern: 20.00,
und ebenfalls den Winkelwert auf – 135.0° ändern.
Taste AKTION (F5) drücken und dann Taste
Taste AKTION (F5) drücken und dann Taste
.
.
3D-PROGRAMMIERUNG
SEITE 39
