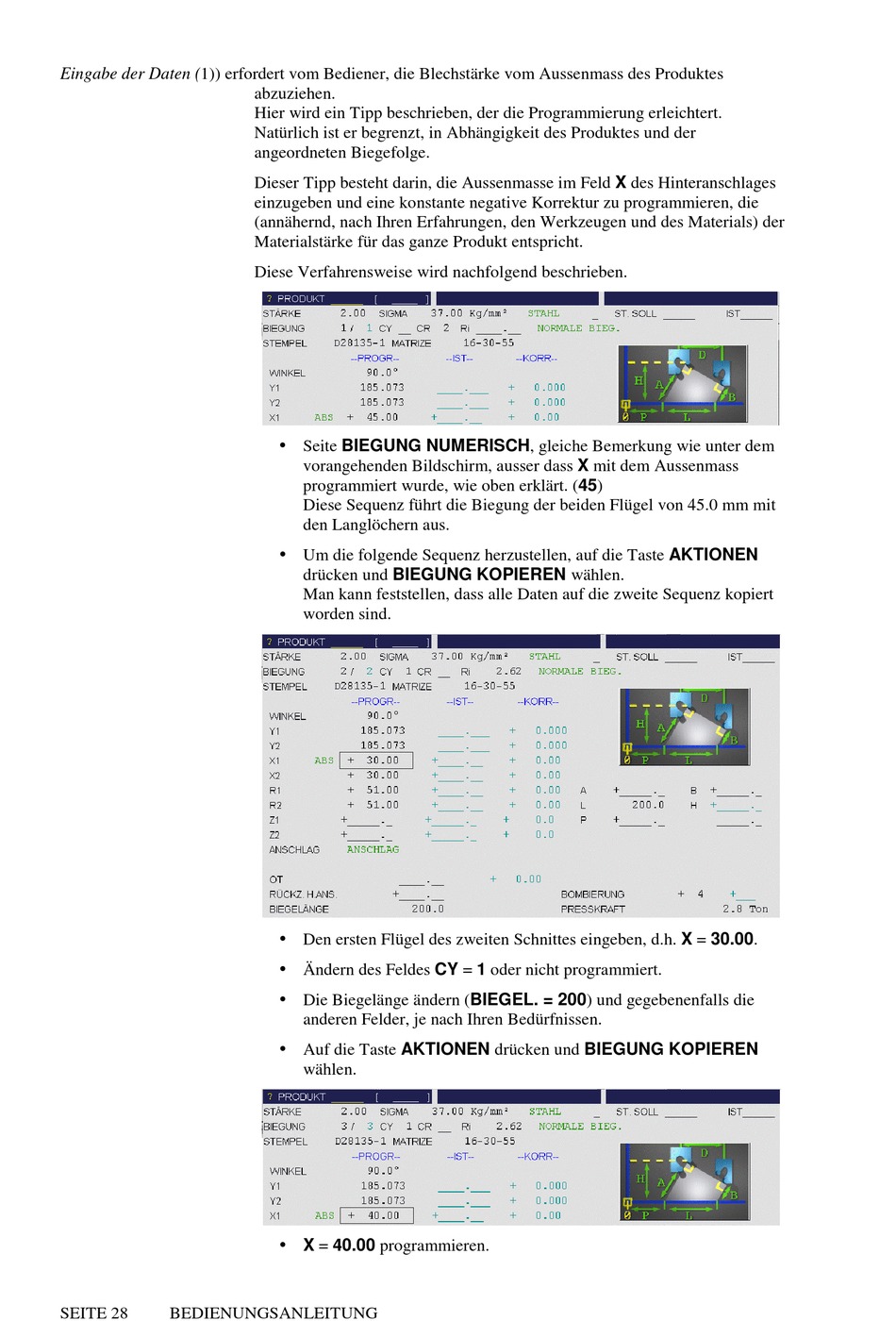

Eingabe der Daten (1)) erfordert vom Bediener, die Blechstärke vom Aussenmass des Produktes
SEITE 28
BEDIENUNGSANLEITUNG
abzuziehen.
Hier wird ein Tipp beschrieben, der die Programmierung erleichtert.
Natürlich ist er begrenzt, in Abhängigkeit des Produktes und der
angeordneten Biegefolge.
Dieser Tipp besteht darin, die Aussenmasse im Feld X des Hinteranschlages
einzugeben und eine konstante negative Korrektur zu programmieren, die
(annähernd, nach Ihren Erfahrungen, den Werkzeugen und des Materials) der
Materialstärke für das ganze Produkt entspricht.
Diese Verfahrensweise wird nachfolgend beschrieben.
Seite BIEGUNG NUMERISCH, gleiche Bemerkung wie unter dem
vorangehenden Bildschirm, ausser dass X mit dem Aussenmass
programmiert wurde, wie oben erklärt. (45)
Diese Sequenz führt die Biegung der beiden Flügel von 45.0 mm mit
den Langlöchern aus.
Um die folgende Sequenz herzustellen, auf die Taste AKTIONEN
drücken und BIEGUNG KOPIEREN wählen.
Man kann feststellen, dass alle Daten auf die zweite Sequenz kopiert
worden sind.
Den ersten Flügel des zweiten Schnittes eingeben, d.h. X = 30.00.
Ändern des Feldes CY = 1 oder nicht programmiert.
Die Biegelänge ändern (BIEGEL. = 200) und gegebenenfalls die
anderen Felder, je nach Ihren Bedürfnissen.
Auf die Taste AKTIONEN drücken und BIEGUNG KOPIEREN
wählen.
X = 40.00 programmieren.
