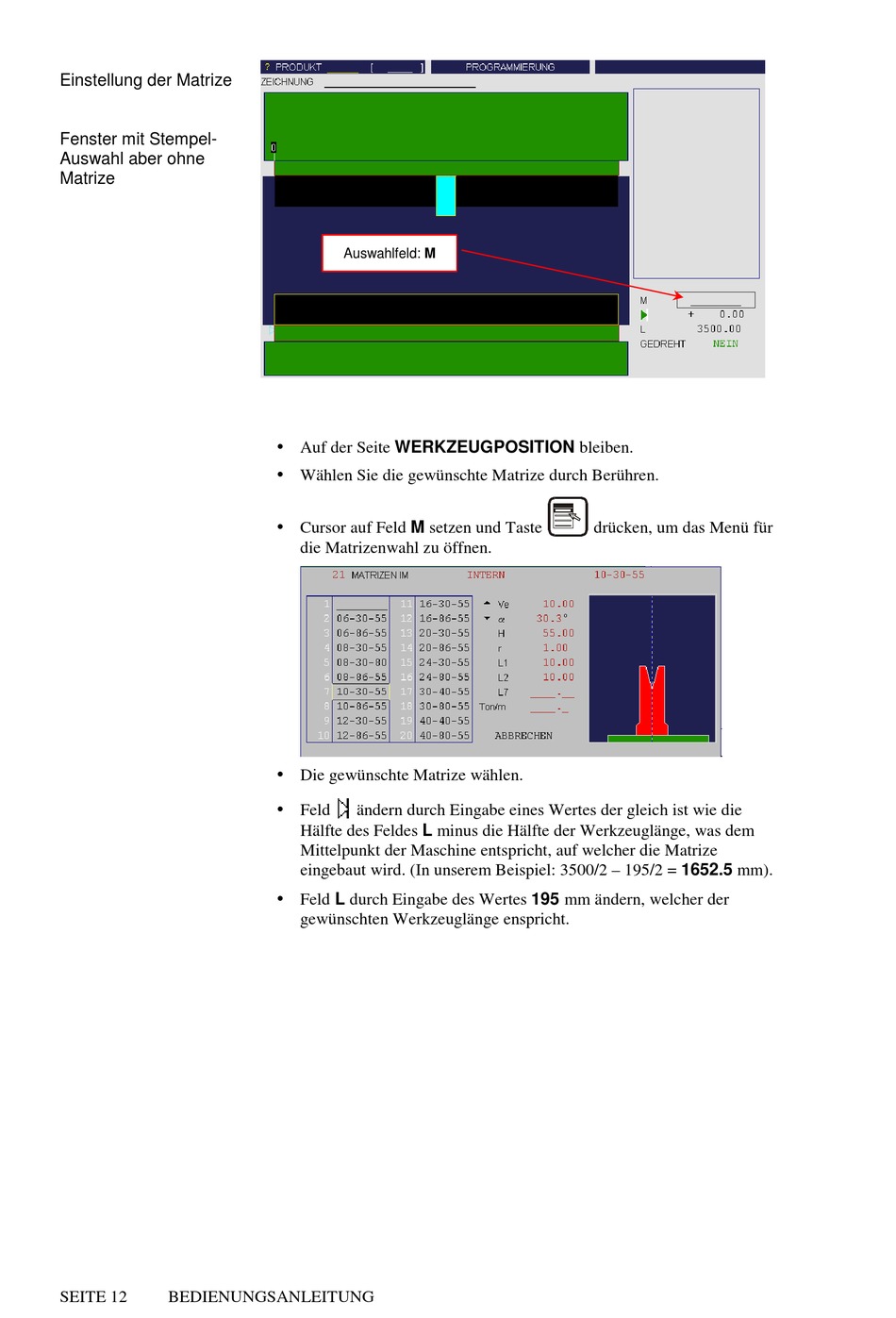

Einstellung der Matrize
Fenster mit Stempel-
Auswahl aber ohne
Matrize
SEITE 12
BEDIENUNGSANLEITUNG
Auswahlfeld: M
Auf der Seite WERKZEUGPOSITION bleiben.
Wählen Sie die gewünschte Matrize durch Berühren.
Cursor auf Feld M setzen und Taste
die Matrizenwahl zu öffnen.
Die gewünschte Matrize wählen.
Feld
ändern durch Eingabe eines Wertes der gleich ist wie die
Hälfte des Feldes L minus die Hälfte der Werkzeuglänge, was dem
Mittelpunkt der Maschine entspricht, auf welcher die Matrize
eingebaut wird. (In unserem Beispiel: 3500/2 – 195/2 = 1652.5 mm).
Feld L durch Eingabe des Wertes 195 mm ändern, welcher der
gewünschten Werkzeuglänge enspricht.
drücken, um das Menü für
