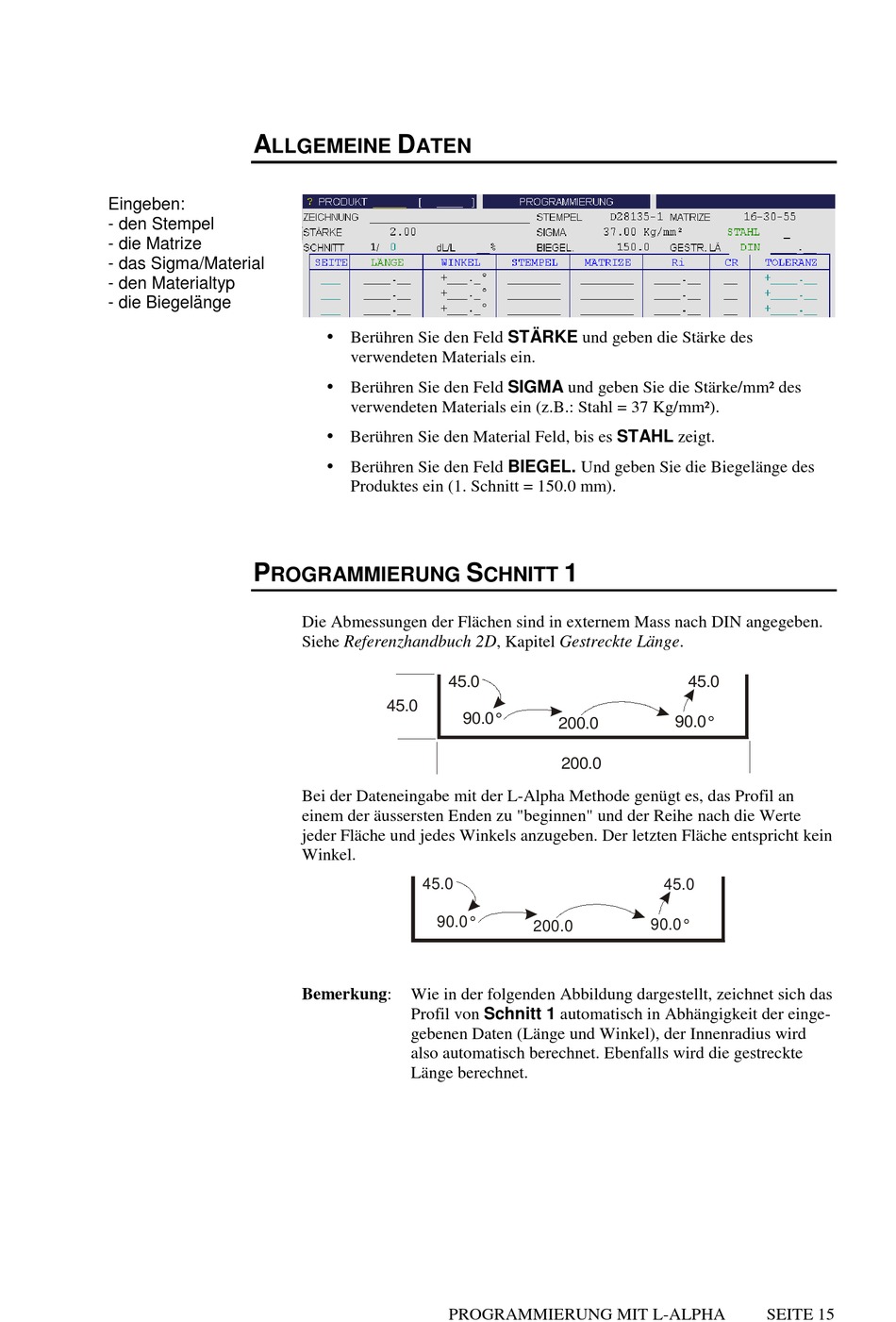

A
LLGEMEINE
Eingeben:
- den Stempel
- die Matrize
- das Sigma/Material
- den Materialtyp
- die Biegelänge
P
ROGRAMMIERUNG
D
ATEN
Berühren Sie den Feld STÄRKE und geben die Stärke des
verwendeten Materials ein.
Berühren Sie den Feld SIGMA und geben Sie die Stärke/mm² des
verwendeten Materials ein (z.B.: Stahl = 37 Kg/mm²).
Berühren Sie den Material Feld, bis es STAHL zeigt.
Berühren Sie den Feld BIEGEL. Und geben Sie die Biegelänge des
Produktes ein (1. Schnitt = 150.0 mm).
S
Die Abmessungen der Flächen sind in externem Mass nach DIN angegeben.
Siehe Referenzhandbuch 2D, Kapitel Gestreckte Länge.
45.0
45.0
90.0°
Bei der Dateneingabe mit der L-Alpha Methode genügt es, das Profil an
einem der äussersten Enden zu "beginnen" und der Reihe nach die Werte
jeder Fläche und jedes Winkels anzugeben. Der letzten Fläche entspricht kein
Winkel.
45.0
90.0°
Bemerkung:
Wie in der folgenden Abbildung dargestellt, zeichnet sich das
Profil von Schnitt 1 automatisch in Abhängigkeit der einge-
gebenen Daten (Länge und Winkel), der Innenradius wird
also automatisch berechnet. Ebenfalls wird die gestreckte
Länge berechnet.
PROGRAMMIERUNG MIT L-ALPHA
1
CHNITT
200.0
200.0
90.0°
200.0
45.0
90.0°
45.0
SEITE 15
