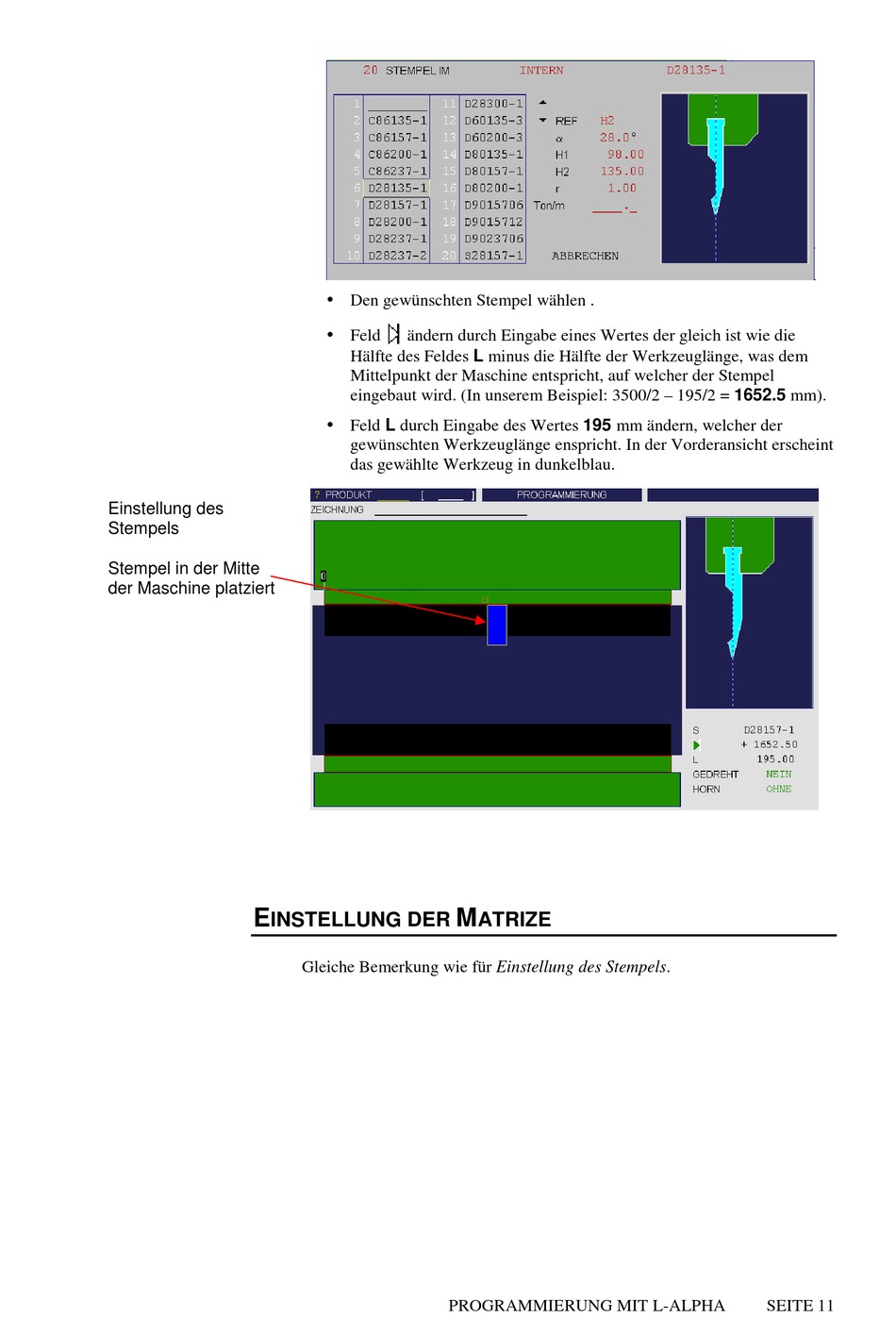

Einstellung des
Stempels
Stempel in der Mitte
der Maschine platziert
E
INSTELLUNG DER
Den gewünschten Stempel wählen .
Feld
ändern durch Eingabe eines Wertes der gleich ist wie die
Hälfte des Feldes L minus die Hälfte der Werkzeuglänge, was dem
Mittelpunkt der Maschine entspricht, auf welcher der Stempel
eingebaut wird. (In unserem Beispiel: 3500/2 – 195/2 = 1652.5 mm).
Feld L durch Eingabe des Wertes 195 mm ändern, welcher der
gewünschten Werkzeuglänge enspricht. In der Vorderansicht erscheint
das gewählte Werkzeug in dunkelblau.
M
Gleiche Bemerkung wie für Einstellung des Stempels.
PROGRAMMIERUNG MIT L-ALPHA
ATRIZE
SEITE 11
