D
P
(BIEGUNG NUM)
IREKTE
ROGRAMMIERUNG
Diese Programmierungsart wird oft angewendet für einfache Produkte oder
durch Bediener, welche auf herkömmlichen Abkantpressen ohne numerische
Steuerungen gearbeitet haben.
Diese Seite ist sehr bedienerfreundlich, denn er hat auf einem einzigen
Bildschirm alle Informationen und Felder, die zur Programmierung seines
Produktes erforderlich sind.
SCHNITT 1
SCHNITT 2
40.0
45.0
Die Biegefolge wird durch den Bediener gewählt, da er jede Biegung direkt
programmiert.

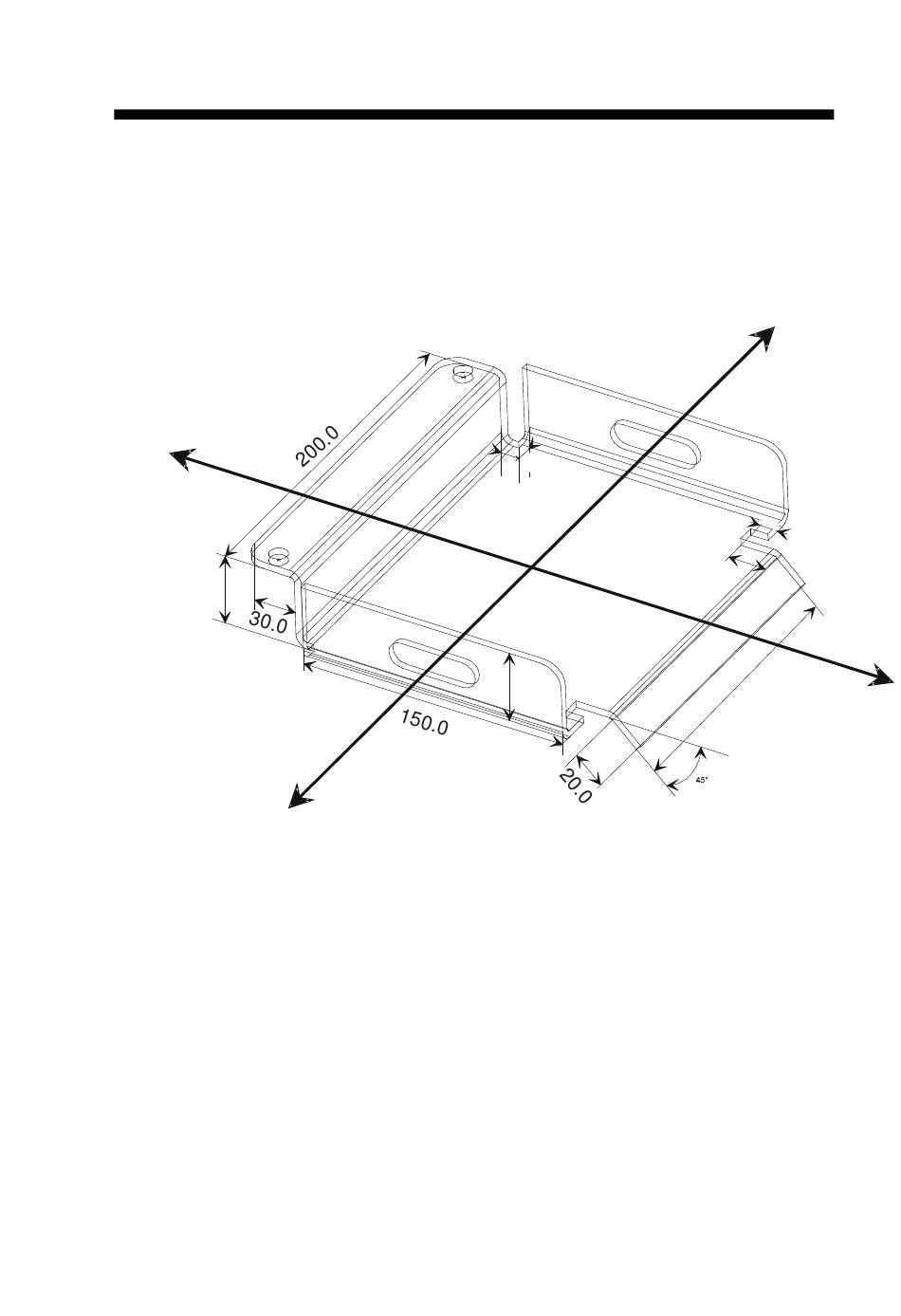

In diesem Beispiel werden zuerst die Seitenflügel gefertigt mit den Lang-
löchern, welche im Schnitt 1 enthalten sind, um so einen Stempel verwenden
zu können mit identischer Länge wie für Schnitt 2.
Das Produkt wird aus 2 mm starkem ST37-Stahl ausgeführt.
DIREKTE PROGRAMMIERUNG
SEITE 23
